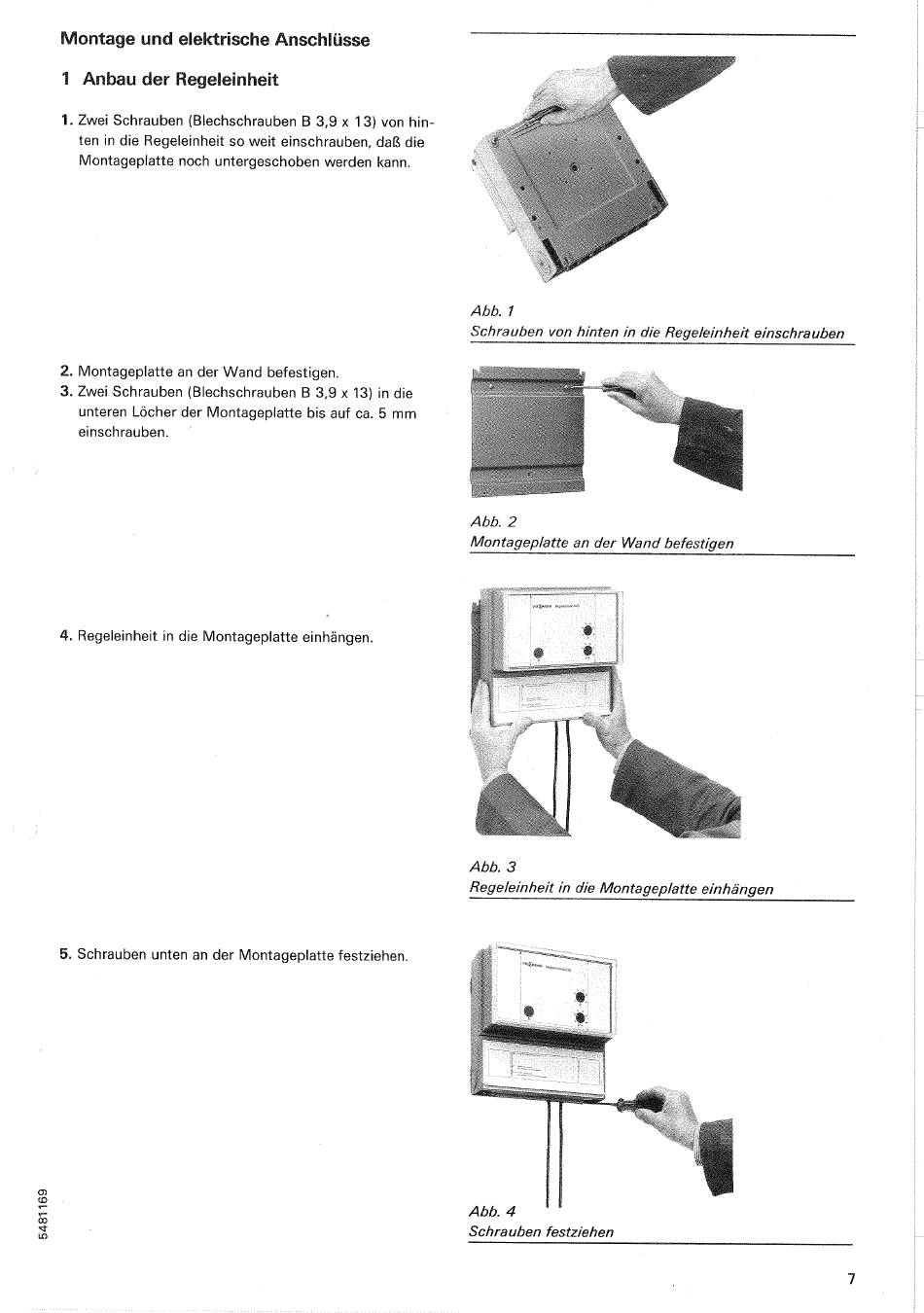

Montage und elektrische
1 Anbau der Regeleinheit
1. Zwei Schrauben (Blechschrauben B 3,9 x 13) von hin-
ten in die Regeleinheit so weit einschrauben, daß die
Montageplatte noch untergeschoben werden kann.
2. Montageplatte an der Wand befestigen.
3. Zwei Schrauben (Blechschrauben B 3,9 x 13) in die
unteren Löcher der Montageplatte bis auf ca. 5 mm
einschrauben.
4. Regeleinheitin die Montageplatte einhängen.
5. Schrauben unten an der Montageplatte festziehen.
Anschlüsse
Schrauben von hinten in die Rege/einheit einschrauben
Abb. 2
Montagep/atte an der Wand befestigen
Abb. 3
Rege/einheit in die Montagep/atte einhängen
Abb. 4
Schrauben festziehen
