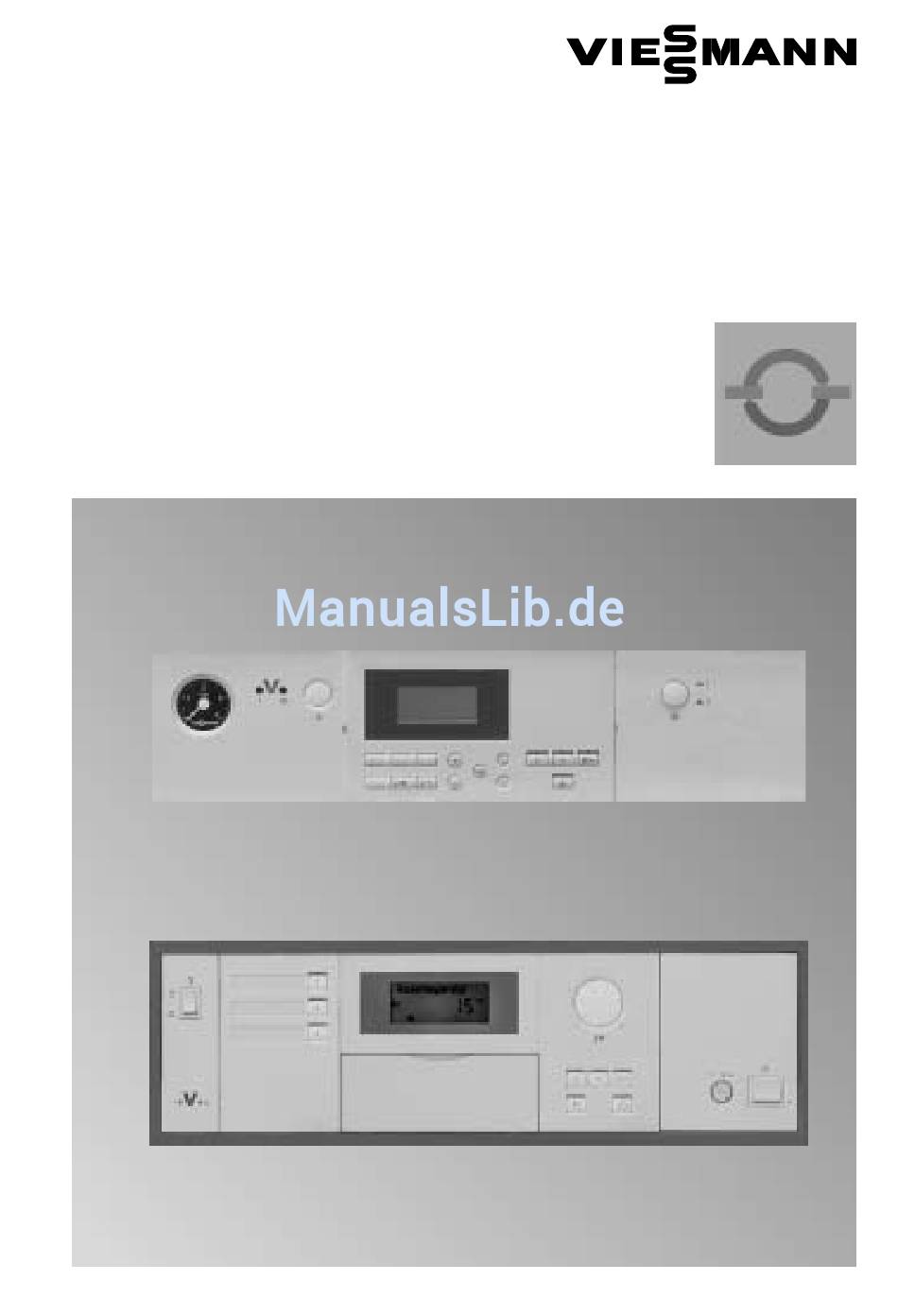

Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelungen für angehobenen Betrieb und witterungsgeführter Kaskadenregelung VITOTRONIC 100 VITOTRONIC 333 Wandgerät mit Vitotronic 100, HC1 Vitotronic 333, MW2 Bitte aufbewahren! 5581 461 2/2004...
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch ¨ Gefahr ¨ Gefahr Dieses Zeichen warnt vor Per Austretendes Gas kann zu sonenschäden. Explosionen führen, die schwerste Verletzungen zur Achtung Folge haben.
Seite 3
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz und Verschleißteile ¨ Gefahr Bei Feuer besteht Verbren Achtung nungs und Explosionsgefahr. Komponenten, die nicht mit H Heizungsanlage abschalten. der Heizungsanlage geprüft H Gasabsperrhahn schließen. wurden, können Schäden an H Benutzen Sie einen geprüften der Heizungsanlage hervorru und geeigneten Feuerlöscher.
Wo Sie bedienen Für die Bedienung Ihrer Heizungsanlage sind Einstellungen an der Vitotronic 100 jedes Heizkessels und an der Vitotronic 333 vorzunehmen. Alle möglichen Einstellungen sind in dieser Bedienungsanleitung beschrie ben. Die einzelnen Bedienungsanleitungen der Vitotronic 100, Typ HC1, benö...
Die Regelungen sind bereits ab Werk auf einen Standardbetrieb eingestellt. Ihre Heizungsanlage ist somit betriebsbereit: Hinweis! Bei Stromausfall bleiben alle Daten erhalten. Vitotronic 100 Vitotronic 333 Heizen und Warmwasser ist einge H Zwischen 6.00 und 22.00 Uhr erfolgt stellt, d. h. es erfolgen Raumbehei...
Wo Sie bedienen Vitotronic 100 Übersicht der Bedien und Anzeigeelemente Regelung öffnen Alle Bedienelemente des Heizkessels befinden sich hinter der Regelungs klappe. A Abdeckung B Regelungsklappe (bei Einstellungen öffnen)
Wo Sie bedienen Vitotronic 100 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Funktionen ºC A Abschaltbetrieb G Bestätigung B Ohne Funktion H Werteinstellung C Heizen und Warmwasser K Ohne Funktion D Ohne Funktion L Schornsteinfegerfunktion E Information (Seite 40) (nur für die Fachkraft)
Wo Sie bedienen Vitotronic 100 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Weitere Anzeigen und Bedienelemente B C D ºC A Druckanzeige D Entriegelung Brennerstörung B Störungsanzeige (rot) E Netzschalter C Betriebsanzeige (grün) Symbole im Anzeigefenster Die Symbole erscheinen nicht stän Grundanzeige dig, sondern abhängig von der Anla...
Wo Sie bedienen Vitotronic 333 Übersicht der Bedien und Anzeigeelemente Regelung öffnen Die Bedieneinheit befindet sich hinter der Abdeckklappe. Die Abdeckklappe öffnen Sie durch ein leichtes Ziehen an der oberen Kante. Nach der Bedienung müssen Sie die Abdeckklappe wieder schließen.
Wo Sie bedienen Vitotronic 333 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Funktionen Kesseltemperatur U T SR A Heizkreisauswahl (Seite 15) L Information (Seite 41) B Reduzierte Raumtemperatur M Grundeinstellung (siehe 12) N Bestätigung (Seite 21) C Warmwassertemperatur O Werteinstellung P Zeitprogramme (Seite 22) (Seite 28) D Normale Raumtemperatur R Ferienprogramm (Seite 24)
Seite 13
Wo Sie bedienen Vitotronic 333 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Weitere Anzeigen und Bedienelemente Kesselfolge A Schornsteinfeger Prüfschalter D Betriebsanzeige (grün) E Störungsanzeige (rot) (nur für Servicezwecke) B Sicherung F 1 C Netzschalter (Seite 16)
Wo Sie bedienen Vitotronic 333 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Symbole im Anzeigefenster Die Symbole erscheinen nicht ständig, sondern abhängig von der Anlagen ausführung und vom Betriebszustand. Blinkende Werte im Anzeigefenster weisen darauf hin, dass Änderungen vorgenommen werden können. e Frostgefahr p Heizkreispumpe läuft s Beheizung mit normaler...
Wo Sie bedienen Vitotronic 333 Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Heizkreisauswahl vor jeder Einstellung und Abfrage Ihr Gebäude wird gegebenenfalls von mehreren voneinander unabhängigen Heizkreisen beheizt (z. B. Fußbodenheizkreisen oder Heizkreisen mit Radiato renheizkörpern). Diese werden in der Regelung mit den Tasten !, ? oder § ausgewählt. Die Tasten wurden von Ihrem Heizungsfachmann individuell beschriftet.
2. Gasabsperrhahn öffnen. 3. Netzspannung einschalten; z.B. an der separaten Sicherung oder einem Hauptschalter. 4. Zuerst Netzschalter 8 C an allen Vitotronic 100 einschalten, dann Netzschalter 8 D an der Vitotronic 333 einschalten. Die Betriebsbereitschaft wird durch die grünen Lampen (Betriebsanzei...
Sommerurlaub, schalten Sie alle Heizkreise an der Vitotronic 333 auf Abschaltbetrieb K (siehe Seite 18). Wenn Sie nur einen Heizkessel der Heizungsanlage abschalten wollen, schal ten Sie die entsprechende Vitotronic 100 auf Abschaltbetrieb K (siehe Seite 9). Hinweis! Die Umwälzpumpen werden automatisch alle 24 Stunden kurz eingeschaltet, um Beschädigungen der Pumpen zu vermeiden.
Ein und Ausschalten Vitotronic 333 Einen Heizkreis und Warmwasserbereitung einschalten 1. !, ? oder § drücken; die Hinweis! Wenn die Taste G beleuchtet ist, gewählte Taste wird beleuchtet. erscheint 2. G drücken; H während der Raumbeheizung mit normaler Raumtemperatur das Heizen und Warmwasser Symbol s, für den gewählten Heizkreis:...
Ein und Ausschalten Vitotronic 333 Nur Warmwasser einschalten 1. !, ? oder § drücken; die Hinweis! gewählte Taste wird beleuchtet. Die Heizkreispumpen werden auto matisch alle 24 Stunden kurz einge 2. L drücken; schaltet, um Beschädigungen der Nur Warmwasser Heizkreispumpen zu vermeiden. für den gewählten Heizkreis: H keine Raumbeheizung H Warmwasserbereitung (falls...
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur dauerhaft einstellen Wenn eine Raumbeheizung für Ihren Heizkreis erfolgen soll, müssen folgende 3 Punkte beachtet werden. 1. Für den entsprechenden Heiz 3. Wann für Ihren Heizkreis Raumbe kreis !, ? oder § muss heizung mit normaler oder redu Heizen und Warmwasser G zierter Raumtemperatur erfolgt, eingestellt sein.
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm) 4 Zeitphasen: Sie können Zeitprogramme für alle Bei der Raumbeheizung kann bis zu Wochentage gleich oder für jeden 4−mal pro Tag zwischen normaler Wochentag individuell einstellen. und reduzierter Raumtemperatur gewechselt werden.
Seite 23
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur dauerhaft einstellen (Fortsetzung) Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte Hinweis! Taste wird beleuchtet. Wenn für einzelne Wochentage unterschiedliche Zeitphasen ein 2. A für Zeitprogramm Heizen. gestellt sind und Sie möchten wieder für alle Wochentage glei Hinweis! che Zeitphasen einstellen, drü...
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur dauerhaft einstellen (Fortsetzung) Wenn Sie eine Zeitphase löschen wollen, drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 4. b bis für den Endzeitpunkt die Anzeige erscheint. Taste wird beleuchtet. 2. A für Zeitprogramm Heizen Heiz−Phase 2 Aus 1−7 3.
Seite 25
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur nur für einige Tage ändern (Fortsetzung) Drücken Sie folgende Tasten: 1. H für Ferienprogramm. 6. d zur Bestätigung. Hinweis! 7. Die Raumtemperatur während des Wenn Sie die Einstellung des Ferienprogramms ist die einge Ferienprogramms vorzeitig abbre stellte reduzierte Raumtemperatur.
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur nur für einige Stunden ändern Mit den folgenden Funktionen können Sie Ihre Raumtemperatur für einige Stunden ändern, ohne die Regelungseinstellungen dauerhaft zu verändern. H Sie wollen Ihre Wohnung außerplanmäßig verlassen und laut Zeitpro gramm ist heizen mit normaler Raumtemperatur eingestellt. Um Energie zu sparen, können Sie die normale Raumtemperatur mit dem Sparbetrieb N absenken (siehe unten).
Raumtemperatur einstellen Vitotronic 333 Raumtemperatur nur für einige Stunden ändern (Fortsetzung) Partybetrieb einstellen Im Partybetrieb H erfolgt Raumbeheizung mit normaler Raumtemperatur H wird das Warmwasser auf die eingestellte Solltemperatur nachgeheizt H ist die Zirkulationspumpe eingeschaltet. Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 3.
Warmwasser einstellen Vitotronic 333 Warmwasser dauerhaft einstellen Bitte Hinweis auf Seite 29 beachten. 1. Für den entsprechenden Heiz 3. Wann für Ihren Heizkreis Warm kreis !, ? oder § muss wasserbereitung mit der oben ein Heizen und Warmwasser G gestellten Temperatur erfolgt und oder Nur Warmwasser L ein wann die Zirkulationspumpe (falls gestellt sein.
Warmwasser einstellen Vitotronic 333 Warmwasser dauerhaft einstellen (Fortsetzung) Schaltzeiten einstellen (Zeitprogramm) Heizungsanlage ohne Zirkulationspumpe Hinweis! Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Wenn Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. 4 Zeitphasen: Wenn Sie keinen Automatik Betrieb Die Warmwasserbereitung kann bis...
Seite 30
Warmwasser einstellen Vitotronic 333 Warmwasser dauerhaft einstellen (Fortsetzung) Heizungsanlage mit Zirkulationspumpe Bitte Hinweis auf Seite 29 beachten. Die Zirkulationspumpe pumpt das Wenn Sie keinen Automatik Betrieb Warmwasser in eine Ringleitung zwi wünschen, können Sie auch indivi schen Warmwasser Speicher und duelle Zeitprogramme einstellen.
Seite 31
Warmwasser einstellen Vitotronic 333 Warmwasser dauerhaft einstellen (Fortsetzung) Automatik−Betrieb einstellen (falls erforderlich) Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 3. a/b für Automatik?", wenn Taste wird beleuchtet. Automatik?" noch nicht im Anzeigefenster erscheint. 2. B für Zeitprogramm Warm 4.
Seite 32
Warmwasser einstellen Vitotronic 333 Warmwasser dauerhaft einstellen (Fortsetzung) 8. a/b für Anfangszeitpunkt der Hinweis! Wenn für einzelne Wochentage Warmwasser Phase. unterschiedliche Zeitphasen ein 9. d gestellt sind und Sie möchten zur Bestätigung; Warm wieder für alle Wochentage glei wasser Phase 1 Aus che Zeitphasen einstellen, drü...
Warmwasser einstellen Vitotronic 333 Warmwasser nur für einige Stunden einstellen Mit der folgenden Funktion können Sie für einige Stunden Warmwasser bereiten, ohne die Regelungseinstellungen dauerhaft zu verändern. Dazu wählen Sie den Partybetrieb M. Während des Partybetriebes läuft die Zir kulationspumpe und erfolgt Raumbeheizung mit der Partytemperatur. Wol len Sie keine Raumbeheizung (z.
Warmwasser einstellen Vitotronic 333 Warmwasser einmalig einstellen Mit der folgenden Funktion können Sie die Warmwasserbereitung einmalig aktivieren, ohne die Regelungseinstellungen dauerhaft zu verändern. Dazu wählen Sie den Partybetrieb M. Voraussetzungen: Nicht im Abschaltbetrieb 9 und nicht im Ferienprogramm j. Die Warmwassertemperatur muss unter dem eingestellten Sollwert liegen (siehe Seite 28).
Weitere Einstellungen Vitotronic 333 Uhrzeit und Datum Uhrzeit und Datum sind werkseitig eingestellt und können manuell geändert werden. Drücken Sie folgende Tasten: 1. D 4. a/b für gewünschtes Datum. für Uhrzeit. 2. a/b für gewünschte Uhrzeit. Datum 14;01;04 Uhrzeit 09:05 5.
Weitere Einstellungen Vitotronic 333 Kesselfolge Wahlschaltung Ist Kesselfolge (Grundanzeige) Bedienkesselfolge Kesselfolge Kesselfolge 1 32 4 12_43 Jedem Heizkessel wurde vom Hei Die Kriterien der Kesselfolge (z. B. zungsfachmann eine Kesselnummer fester Führungskessel, letzter Kessel) zugeordnet. werden von Ihrem Heizungsfach Die Grundanzeige gibt die aktuelle mann bei der Inbetriebnahme der Ist Kesselfolge an: Heizungsanlage eingestellt.
Weitere Einstellungen Vitotronic 333 Heizverhalten ändern Sie können das Heizverhalten ändern, wenn die Raumtemperatur über einen längeren Zeitraum nicht Ihren Wünschen entspricht. Das Heizverhalten beeinflussen Sie durch Ändern von Neigung und Niveau der Heizkennlinie. Nähere Informationen zur Heizkennlinie finden Sie auf Seite 39.
Seite 38
Weitere Einstellungen Vitotronic 333 Heizverhalten ändern (Fortsetzung) Heizverhalten ändern, Maßnahme Beispiel wenn ..der Wohnraum in der Stellen Sie die Neigung Neigung kalten Jahreszeit zu der Heizkennlinie auf kalt ist den nächsthöheren Wert (z.B. 1,5) ... der Wohnraum in der Stellen Sie die Neigung Neigung kalten Jahreszeit zu...
Weitere Einstellungen Vitotronic 333 Heizverhalten ändern (Fortsetzung) Für den technisch interessierten Anlagenbetreiber Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur und Kesselwasser bzw. Vorlauftemperatur dar. Vereinfacht: je niedriger die Außentemperatur, desto höher die Kesselwasser bzw. Vorlauftemperatur. Die dargestellten Heizkennlinien gelten bei folgenden Einstellungen: H Niveau der Heizkennlinie = 0 Bei anderer Einstellung des Niveaus werden die Kennlinien parallel in senkrechter Richtung verschoben.
Abfragemöglichkeiten Vitotronic 100 Temperaturen abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Drücken Sie folgende Tasten: 1. c 2. a/b für weitere Abfragen der für Kesselwassertempera tur. Liste. 3. c für Beenden der Abfrage.
Abfragemöglichkeiten Vitotronic 333 Temperaturen abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte 3. a/b für weitere Abfragen der Taste wird beleuchtet. Liste. 2.
Abfragemöglichkeiten Vitotronic 333 Zeitprogramme abfragen Drücken Sie folgende Tasten: 1. !, ? oder §; die gewählte Taste wird beleuchtet. 2. A/c für Zeitprogramm Raum beheizung oder B/c für Zeitprogramm Warm wasser oder C/c für Zeitprogramm Zirkula tionspumpe gleichzeitig gedrückt hal ten, die eingestellten Zeit phasen erscheinen auf einem Zeitstrahl.
Was tun, wenn ... Vitotronic 100 ... die Räume zu kalt sind? Ursache Behebung H Netzschalter 8 einschalten Heizkessel ist ausgeschaltet (siehe Seite 10) H Hauptschalter, falls vorhanden (außerhalb des Heizraumes) ein schalten H Sicherung in der Stromkreisvertei lung (Haussicherung) prüfen und...
Was tun, wenn ... Vitotronic 100 ... die Räume zu warm sind? Ursache Behebung Vitotronic 333 oder Fernbedienung Einstellung der Raumtemperatur falsch eingestellt prüfen und ggf. korrigieren Störung an der Regelung oder Kes Art der Störung abfragen (siehe seltemperatursensor defekt:...
Was tun, wenn ... Vitotronic 100 ... kein warmes Wasser zur Verfügung steht? (Fortsetzung) Ursache Behebung Störung an der Regelung: Störungscode im Anzeigefenster U erscheint im Anzeigefenster und ablesen (siehe Seite 45) und Hei die rote Störungsanzeige blinkt zungsfachbetrieb benachrichtigen Entriegelung Brennerstörung E...
Was tun, wenn ... Vitotronic 333 ... die Räume zu kalt sind? Ursache Behebung H Netzschalter 8 einschalten Heizungsanlage ist ausgeschaltet (siehe Seite 13) H Hauptschalter, falls vorhanden (außerhalb des Heizraumes) ein schalten H Sicherung in der Stromkreisvertei lung (Haussicherung) prüfen und Heizungsfachbetrieb benachrich tigen Regelung falsch eingestellt...
... die Räume zu warm sind? Ursache Behebung Regelung falsch eingestellt Einstellungen prüfen und ggf. korri gieren: H Raumtemperatur (siehe Seite 20) H Uhrzeit (siehe Seite 35) H Heizverhalten des Heizkessels (siehe Seite 37) Störung an der Regelung oder Art der Störung abfragen (siehe Außentemperatursensor defekt: Seite 50) und Heizungsfachbetrieb U erscheint im Anzeigefenster und...
Was tun, wenn ... Vitotronic 333 ... das Warmwasser zu heiß ist? Ursache Behebung Regelung falsch eingestellt Warmwassertemperatur prüfen und ggf. korrigieren (siehe Seite 28) Sensorfehler Heizungsfachbetrieb benachrichtigen ... Störung im Anzeigefenster blinkt? Ursache Behebung Störung an der Heizungsanlage Störung abfragen (siehe Seite 50) und Heizungsfachbetrieb benachrichtigen ...
Was tun, wenn ... Vitotronic 333 ... Ext. Aufschaltung im Anzeigefenster erscheint? Ursache Das Betriebsprogramm, dass an der Regelung eingestellt ist, wurde durch ein externes Schaltgerät umgeschaltet..Ext. Programm im Anzeigefenster erscheint? Ursache Das Betriebsprogramm, dass an der Regelung eingestellt ist, wurde durch die Kommunikations Schnittstelle Vitocom 300 umgeschaltet.
Was tun, wenn ... Vitotronic 333 Störungsanzeige abfragen Liegt eine Störung an Ihrer Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 13) angezeigt. Sie können selbst anhand einer Abfrage im Anzeigefenster den Störungscode ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Damit ermöglichen Sie dem Heizungsfachmann eine bessere Vorbereitung und sparen gegebe nenfalls zusätzliche Fahrtkosten.
Besondere Anzeigen Vitotronic 100/Instandhaltung Wartungsanzeige Wenn Ihr Heizungsfachbetrieb ein Wartungsintervall an der Regelung vorge geben hat, erscheint bei Erreichen des vorgegebenen Wertes eine Meldung im Anzeigefenster. Wartungsanzeige nach einer vorge Wartungsanzeige nach Zeitintervall gebenen Anzahl Betriebsstunden (Anzeige blinkt) z. B. Wartung nach...
Instandhaltung Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieein sparverordnung und die Normen DIN 4755, DIN 4756 und DIN 1988 8 vorge sehen. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiespa renden und umweltschonenden Heizbetrieb. Dazu schließen Sie am besten mit Ihrem Heizungsfachbetrieb einen Inspektions−...
Tipps zum Energiesparen Tipps zum Energiesparen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatven tile B schließen. H Nicht überheizen, eine Raumtemperatur von 20 ºC anstreben, jedes Grad Raumtempe...
Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
