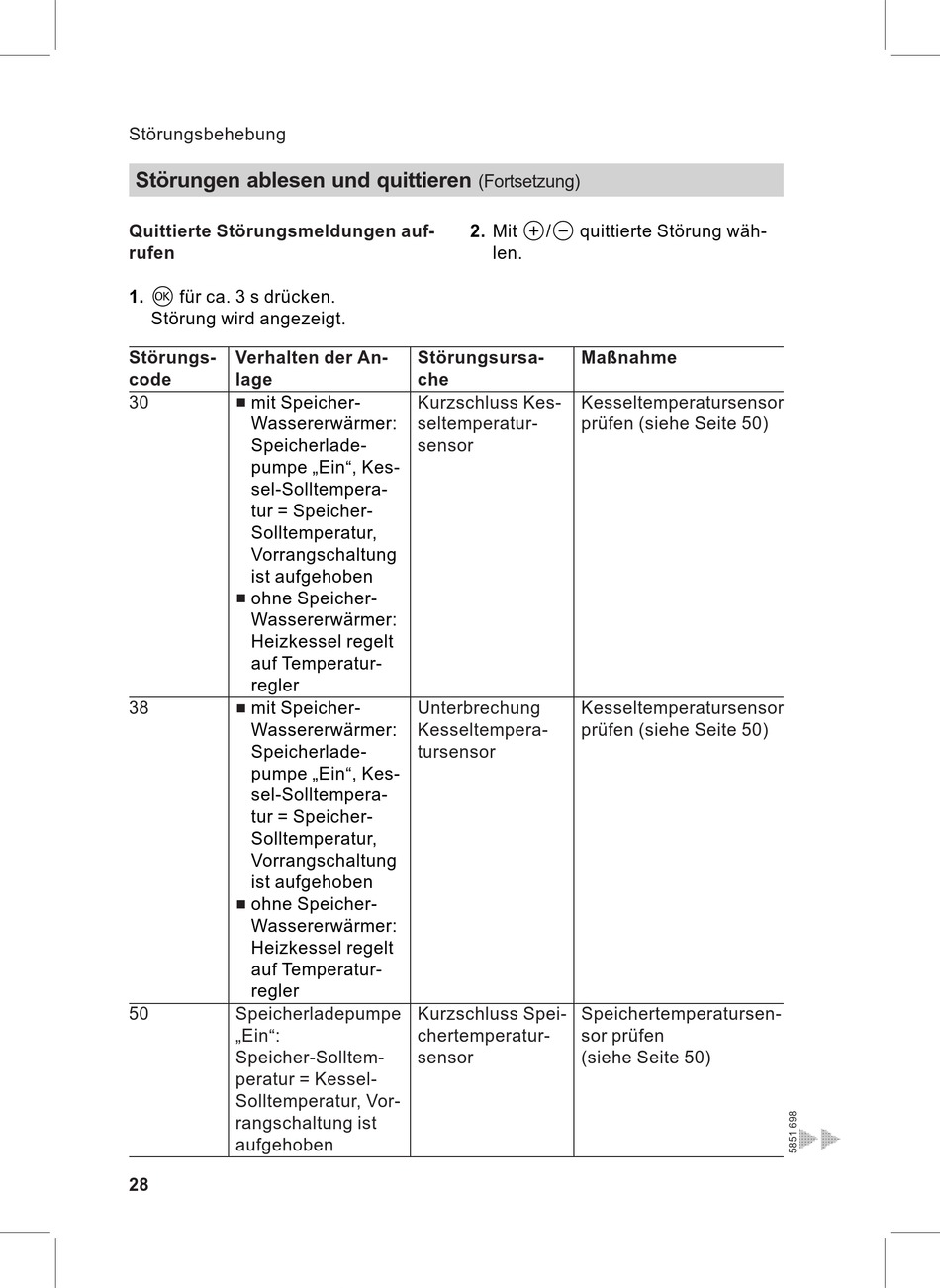

Störungsbehebung
Störungen ablesen und quittieren
Quittierte Störungsmeldungen auf-
rufen
1. d für ca. 3 s drücken.
Störung wird angezeigt.
Störungs- Verhalten der An-
code lage
30 mit Speicher-
Wassererwärmer:
Speicherlade-
pumpe Ein , Kes-
sel-Solltempera-
tur = Speicher-
Solltemperatur,
Vorrangschaltung
ist aufgehoben
ohne Speicher-
Wassererwärmer:
Heizkessel regelt
auf Temperatur-
regler
38 mit Speicher-
Wassererwärmer:
Speicherlade-
pumpe Ein , Kes-
sel-Solltempera-
tur = Speicher-
Solltemperatur,
Vorrangschaltung
ist aufgehoben
ohne Speicher-
Wassererwärmer:
Heizkessel regelt
auf Temperatur-
regler
50 Speicherladepumpe
Ein :
Speicher-Solltem-
peratur = Kessel-
Solltemperatur, Vor-
rangschaltung ist
aufgehoben
28
(Fortsetzung)
2. Mit a/b quittierte Störung wäh-
len.
Störungsursa- Maßnahme
che
Kurzschluss Kes- Kesseltemperatursensor
seltemperatur- prüfen (siehe Seite 50)
sensor
Unterbrechung Kesseltemperatursensor
Kesseltempera- prüfen (siehe Seite 50)
tursensor
Kurzschluss Spei- Speichertemperatursen-
chertemperatur- sor prüfen
sensor (siehe Seite 50)
