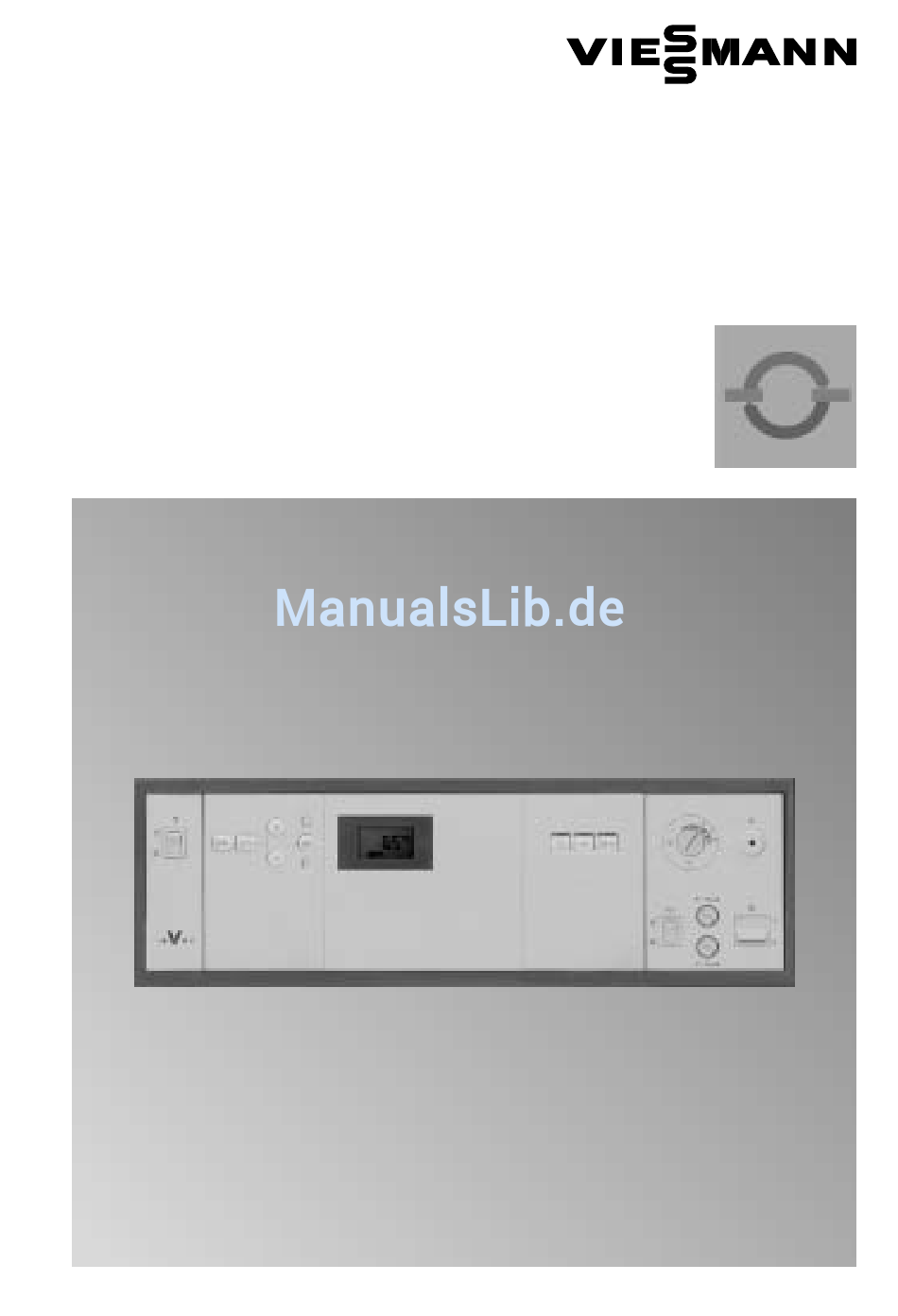

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit digitaler Kesselkreisregelung VITOTRONIC 100 Bitte aufbewahren! 5581 391 9/2002...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gasgeruch Bei Arbeiten an Gerät/Heizungsanlage H Nicht rauchen! Offenes Feuer und diese spannungsfrei schalten (z. B. an Funkenbildung verhindern (z. B. der separaten Sicherung oder einem Schalten von Licht und Elektro Hauptschalter) und gegen Wieder... -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Zuerst informieren Für Ihre Sicherheit ........................Fertigstellungsanzeige . -
Seite 4: Produktinformation
Abdeckklappe. Die Abdeckklappe öffnen Sie durch ein leichtes Ziehen an der oberen Kante. Nach der Bedienung müssen Sie die Abdeckklappe wieder schließen. Mögliche Einstellungen und Abfragen an der Vitotronic 100 bei Verwendung in Einkesselanlagen Mehrkesselanlagen Betriebsprogramme Betriebsprogramme H Heizen und Warmwasser... -
Seite 5: Sofort Bedienen

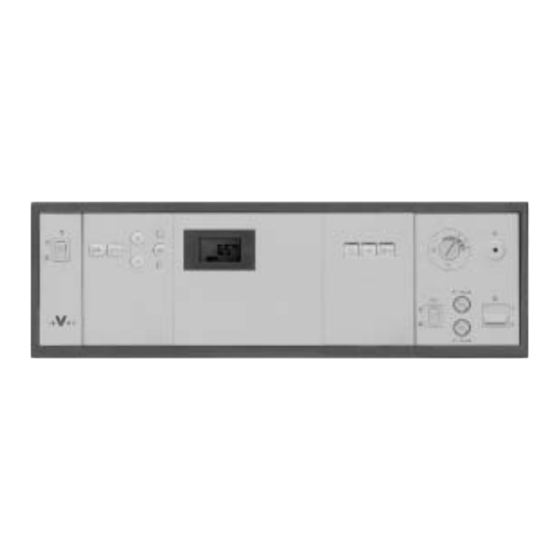

Sofort bedienen Übersicht der Bedien und Anzeigeelemente Netzschalter (Seite 10) Entsperrung Übertemperatur Sicherungen F1, F2 Temperaturregler TÜV Schalter (nur für Servicezwecke) Betriebsprogramme (Seite 7) L bei Mehrkesselanlage ohne Funktion Anzeigefenster Information (Seite 9) Bestätigung Grundeinstellung (Seite 6) Werteinstellung Warmwassertemperatur (bei Mehrkesselanlage ohne Funktion) Kesselwassertemperatur (bei Mehrkesselanlage ohne Funktion) Schornsteinfeger Prüfschalter... - Seite 6 Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Grundeinstellung e Weitere Symbole im Anzeigefenster (erscheinen nicht ständig, sondern Alle geänderten Werte werden auf abhängig von der Anlagenausführung die werkseitige Grundeinstellung und vom Betriebszustand) zurückgesetzt. Ziffernanzeige entsprechend dem darzustellenden Wert Blinkende Werte ºC Einheit der Temperaturwerte Im Anzeigefenster blinkende Angaben...
-
Seite 7: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Bei Einsatz in einer Mehrkesselanlage Mehr H ist die Taste L ohne Funktion. kessel anlage H kann die Warmwasserbereitung nur an der übergeordneten Regelung eingestellt werden. Betriebsprogramm mit den Tasten G, L oder K wählen. Heizen und Warmwasser Beispiel: Winter und Übergangszeiten H Beheizung... -
Seite 8: Temperaturen Und Betriebszustände Abfragen
Sofort bedienen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Anzeige Bedeutung Hinweise Display º C Kesselwassertemperatur 3__65. º C Warmwassertemperatur Anzeige nur, wenn Speicher 5__50. (1. Speichertemperatursensor) temperatursensor angeschlossen º... - Seite 9 Sofort bedienen Temperaturen und Betriebszustände abfragen (Fortsetzung) Drücken Sie folgende Tasten: 1. c für Kesselwassertemperatur. 3__65 2. a/b für weitere Abfragen. 3. d für Beenden der Abfrage.
-
Seite 10: Ein Und Ausschalten
Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. Bei Einsatz in einer Mehrkesselanlage werden mit den nachfolgenden Mehr Arbeitsschritten nur die Vitotronic 100 und der zugehörige Heizkessel kessel anlage in Betrieb genommen. 1. Druck der Heizungsanlage am Manometer kontrollieren. -
Seite 11: Heizkessel Außer Betrieb Nehmen
Ein und Ausschalten Heizkessel außer Betrieb nehmen Bei Einsatz in einer Mehrkesselanlage kann mit der Vitotronic 100 nur Mehr der zugehörige Heizkessel abgeschaltet werden. Soll die gesamte kessel anlage Heizungsanlage abgeschaltet werden, müssen auch die übergeordnete Regelung und die Netzspannung der Heizungsanlage abgeschaltet werden. -
Seite 12: Einstellung Solltemperaturen Kesselwassertemperatur Ändern
ºC und ist gespeichert. Die Anzeige wechselt auf die Angabe der aktuellen Kesselwassertemperatur. Warmwassertemperatur ändern Bei Einsatz in einer Mehrkesselanlage kann mit der Vitotronic 100 Mehr kein Warmwasser Speicher geregelt werden. kessel Die Taste F ist ohne Funktion. anlage Drücken Sie folgende Tasten: 1. -
Seite 13: Was Tun, Wenn
Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. Sie können selbst über eine Abfrage im Anzeigefenster den Störungscode ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Bei Einsatz in einer Mehrkesselanlage zeigt die Vitotronic 100 nur die Mehr Störungen an, die sie auch betreffen. Deshalb sollten Sie auch immer... -
Seite 14: Diagnose Und Behebung Bei Einkesselanlagen
Was tun, wenn ... Diagnose und Behebung bei Einkesselanlagen Was tun, wenn ... Ursache Behebung Netzschalter 8 an der ... die Heizungsanlage Einschalten nicht in Betrieb geht Regelung ausgeschaltet Hauptschalter, falls vor Hauptschalter einschalten handen, (außerhalb des Aufstellraumes) ist abgeschaltet Sicherung in der Strom Heizungsfachbetrieb kreisverteilung (Haus... - Seite 15 Was tun, wenn ... Diagnose und Behebung bei Einkesselanlagen (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Brenner nicht oder Brennstoff fehlt Bei Öl/Flüssiggas: unregelmäßig einge Brennstoffvorrat prüfen schaltet wird und ggf. nachbestellen. (Fortsetzung) Bei Erdgas: Gasabsperrhahn öffnen oder ggf. beim Gasver sorgungsunternehmen nachfragen.
- Seite 16 Was tun, wenn ... Diagnose und Behebung bei Einkesselanlagen (Fortsetzung) Was tun, wenn ... Ursache Behebung Betriebsprogramm 9 ..die Räume kalt sind, Betriebsprogramm oder w sind einge rw einstellen obwohl der Brenner in Betrieb ist stellt (entsprechende (Seite 7) Taste wird beleuchtet) Nur bei Betrieb mit Warmwasser Speicher:...
-
Seite 17: Diagnose Und Behebung Bei Mehrkesselanlagen
Was tun, wenn ... Diagnose und Behebung bei Mehrkesselanlagen Was tun, wenn ... Ursache Behebung Netzschalter 8 an der ... der Heizkessel nicht in Einschalten Betrieb geht Regelung ausgeschaltet Hauptschalter, falls vor Hauptschalter einschalten handen, (außerhalb des Aufstellraumes) ist abgeschaltet Sicherung in der Strom Heizungsfachbetrieb kreisverteilung (Haus... - Seite 18 Was tun, wenn ... Diagnose und Behebung bei Mehrkesselanlagen (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Brenner nicht oder Brennstoff fehlt Bei Öl/Flüssiggas: unregelmäßig einge Brennstoffvorrat prüfen schaltet wird und ggf. nachbestellen. (Fortsetzung) Bei Erdgas: Gasabsperrhahn öffnen oder ggf. beim Gasver sorgungsunternehmen nachfragen.
-
Seite 19: Pflege, Inspektion Und Wartung
Instandhaltung Pflege, Inspektion und Wartung Inspektion und Wartung Heizkessel Die Inspektion und Wartung einer Jeder Heizkessel muss in bestimm Heizungsanlage ist durch die ten Zeitabständen gereinigt werden, sonst steigt mit zunehmender Ver Energieeinsparverordnung und die Normen DIN 4755, DIN 4756 und schmutzung die Abgastemperatur DIN 1988 8 vorgeschrieben. - Seite 20 Instandhaltung Pflege, Inspektion und Wartung (Fortsetzung) Warmwasser Speicher Sicherheitsventil Die DIN 1988 8 schreibt vor, dass (Warmwasser Speicher) spätestens zwei Jahre nach Inbetrieb Die Betriebsbereitschaft des Sicher nahme und dann in regelmäßigen heitsventils ist halbjährlich vom Abständen eine Wartung oder Reini Betreiber oder vom Heizungsfach gung durchzuführen ist.
-
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Gasabsperrhahn, 2, 10, 11 Betriebszuständen, 8 Gasgeruch, 2 Abgasgeruch, 2 Gefahr, 2 Abgastemperatur, 8, 19 Gerät ausschalten, 11 Abschaltbetrieb, 7, 11 Gerät einschalten, 10 Anzeigeelemente, 5 Grundeinstellung, 5, 6 Anzeigefenster, 5 Gültigkeitshinweis, 22 Arbeiten am Gerät, 2 Aufstellraum, 2 Außerbetriebnahme, 11 Heizen und Warmwasser, 7... -
Seite 22: Gültigkeitshinweis
Vitotronic 100, Typ GC1, Best. Nr. 7143 002 Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co D 35107 Allendorf...
