Montageablauf

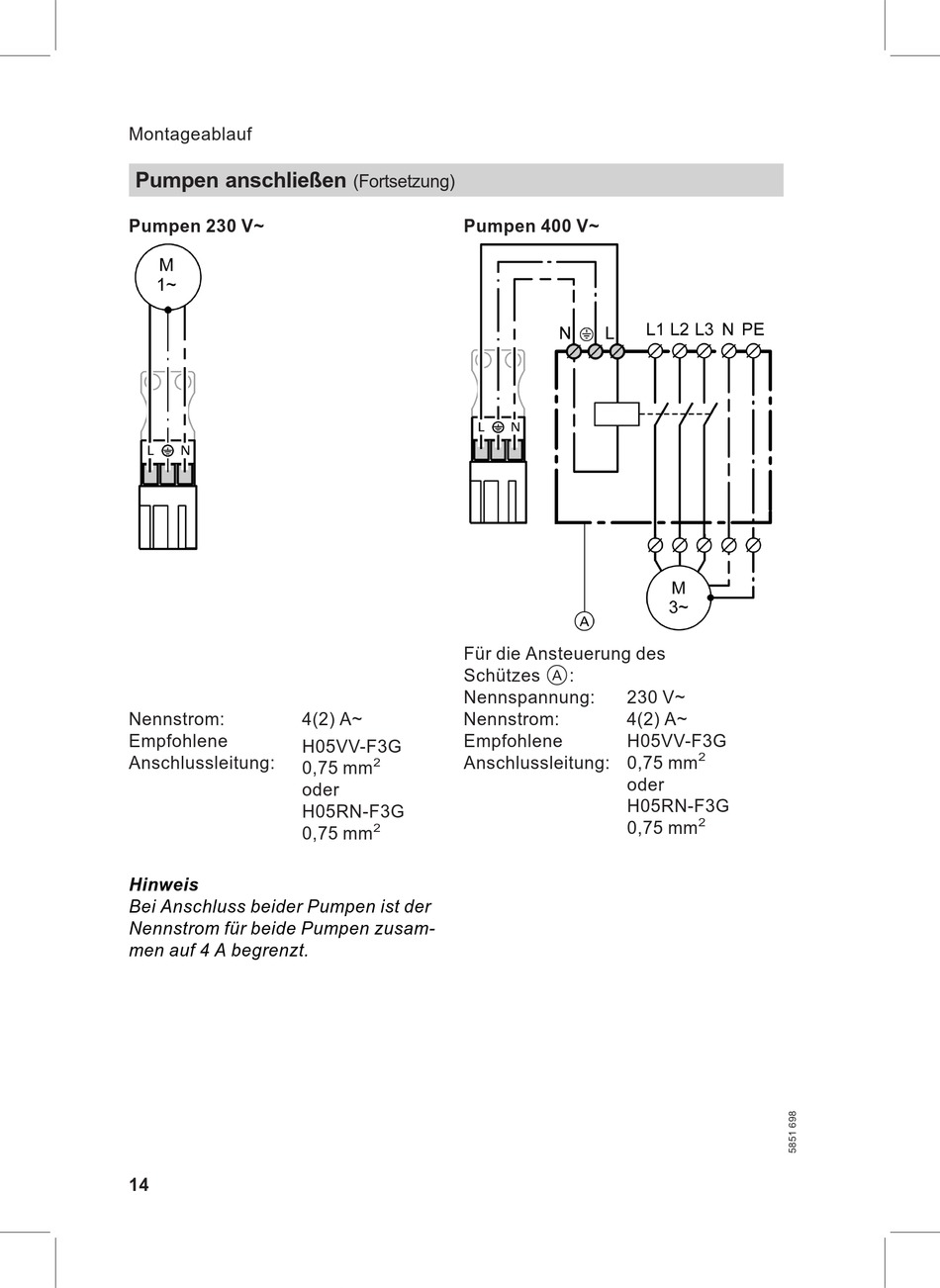

Pumpen anschließen
Pumpen 230 V~
Nennstrom: 4(2) A~
Empfohlene
H05VV-F3G
Anschlussleitung:
0,75 mm
oder
H05RN-F3G
0,75 mm
Hinweis
Bei Anschluss beider Pumpen ist der
Nennstrom für beide Pumpen zusam-
men auf 4 A begrenzt.
14
(Fortsetzung)
Pumpen 400 V~
Für die Ansteuerung des
Schützes A:
Nennspannung:
Nennstrom:
Empfohlene
Anschlussleitung:
2
2
230 V~
4(2) A~
H05VV-F3G
2
0,75 mm
oder
H05RN-F3G
2
0,75 mm
