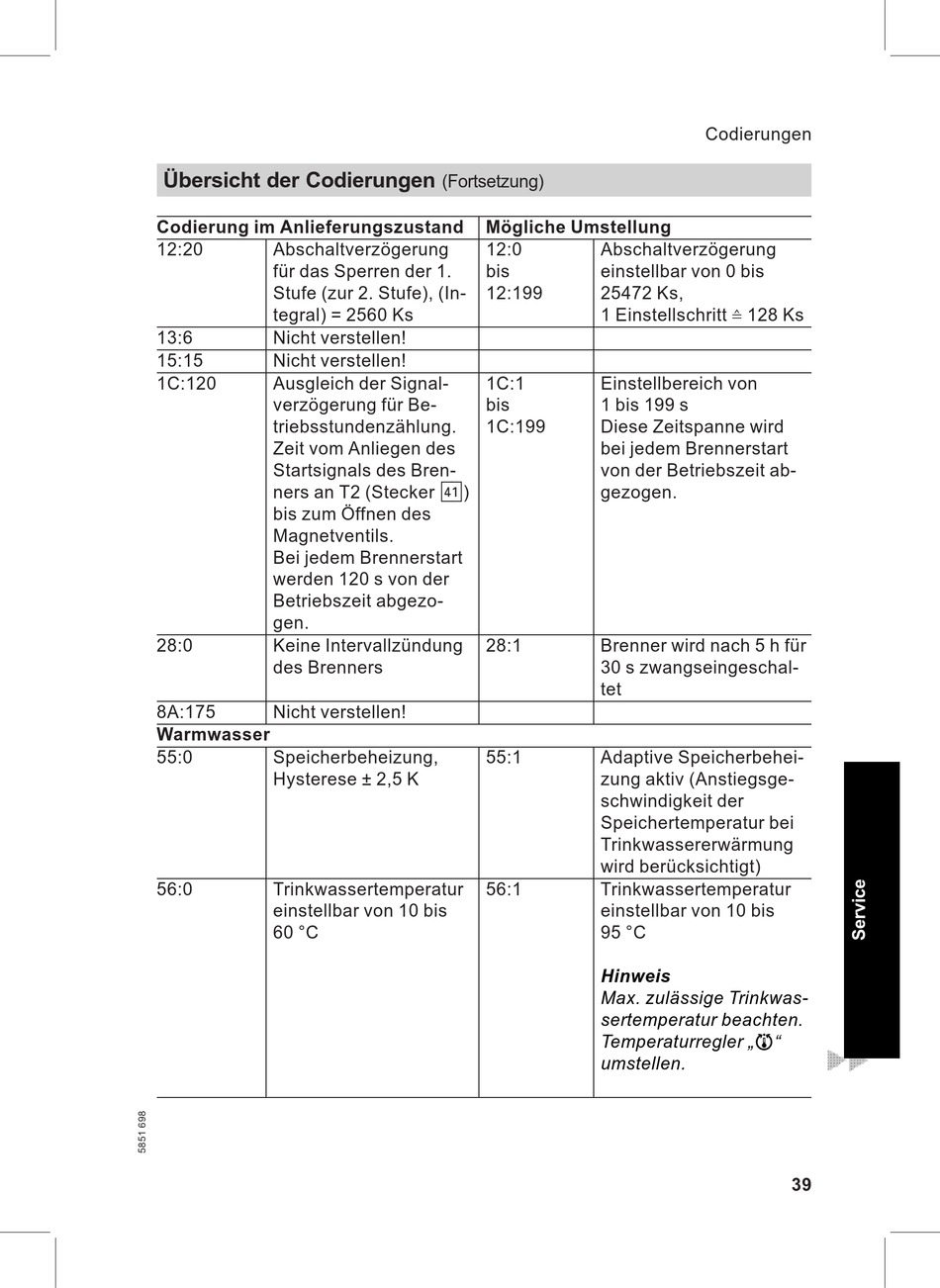

Viessmann VITOTRONIC 100 Montage- Und Serviceanleitung Seite 39

Übersicht der Codierungen
Codierung im Anlieferungszustand
12:20 Abschaltverzögerung
für das Sperren der 1.
Stufe (zur 2. Stufe), (In-
tegral) = 2560 Ks
13:6 Nicht verstellen!
15:15 Nicht verstellen!
1C:120 Ausgleich der Signal-
verzögerung für Be-
triebsstundenzählung.
Zeit vom Anliegen des
Startsignals des Bren-
ners an T2 (Stecker fA)
bis zum Öffnen des
Magnetventils.
Bei jedem Brennerstart
werden 120 s von der
Betriebszeit abgezo-
gen.
28:0 Keine Intervallzündung
des Brenners
8A:175 Nicht verstellen!
Warmwasser
55:0 Speicherbeheizung,
Hysterese ± 2,5 K
56:0 Trinkwassertemperatur
einstellbar von 10 bis
60 °C
(Fortsetzung)
Mögliche Umstellung
12:0 Abschaltverzögerung
bis einstellbar von 0 bis
12:199 25472 Ks,
1 Einstellschritt
1C:1 Einstellbereich von
bis 1 bis 199 s
1C:199 Diese Zeitspanne wird
bei jedem Brennerstart
von der Betriebszeit ab-
gezogen.
28:1 Brenner wird nach 5 h für
30 s zwangseingeschal-
tet
55:1 Adaptive Speicherbehei-
zung aktiv (Anstiegsge-
schwindigkeit der
Speichertemperatur bei
Trinkwassererwärmung
wird berücksichtigt)
56:1 Trinkwassertemperatur
einstellbar von 10 bis
95 °C
Hinweis
Max. zulässige Trinkwas-
sertemperatur beachten.
Temperaturregler
umstellen.
Codierungen
128 Ks
39
