Schemen

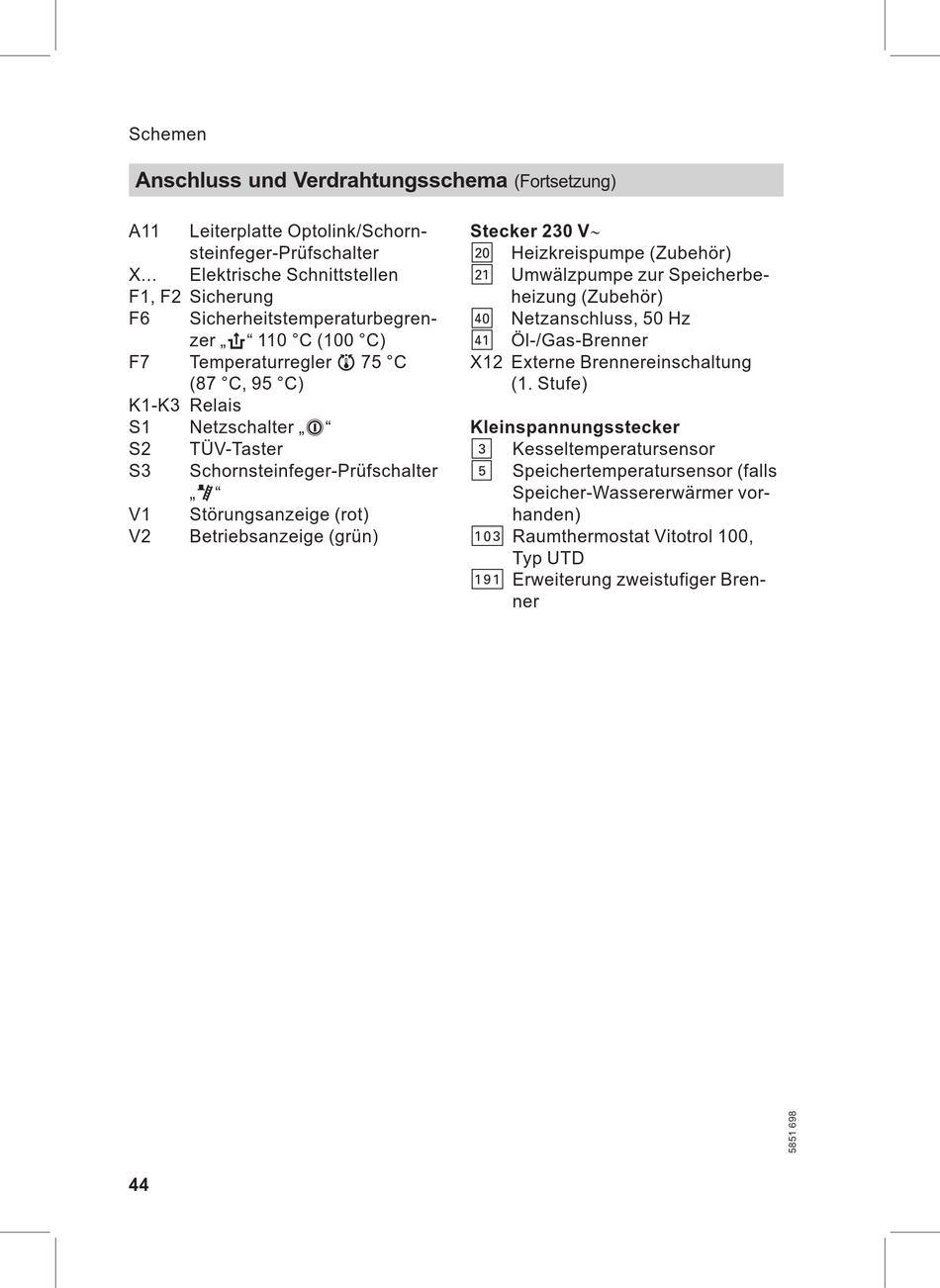

Anschluss und Verdrahtungsschema
A11 Leiterplatte Optolink/Schorn-
steinfeger-Prüfschalter
X... Elektrische Schnittstellen
F1, F2 Sicherung
F6 Sicherheitstemperaturbegren-
zer 110 °C (100 °C)
F7 Temperaturregler
(87 °C, 95 °C)
K1-K3 Relais
S1 Netzschalter
S2 TÜV-Taster
S3 Schornsteinfeger-Prüfschalter
V1 Störungsanzeige (rot)
V2 Betriebsanzeige (grün)
44
(Fortsetzung)
Stecker 230 V
sÖ Heizkreispumpe (Zubehör)
sA Umwälzpumpe zur Speicherbe-
heizung (Zubehör)
fÖ Netzanschluss, 50 Hz
fA Öl-/Gas-Brenner
75 °C X12 Externe Brennereinschaltung
(1. Stufe)
Kleinspannungsstecker
§ Kesseltemperatursensor
% Speichertemperatursensor (falls
Speicher-Wassererwärmer vor-
handen)
a-D Raumthermostat Vitotrol 100,
Typ UTD
a:A Erweiterung zweistufiger Bren-
ner
