Inhaltszusammenfassung für Viessmann VITOTRONIC 100
Seite 1

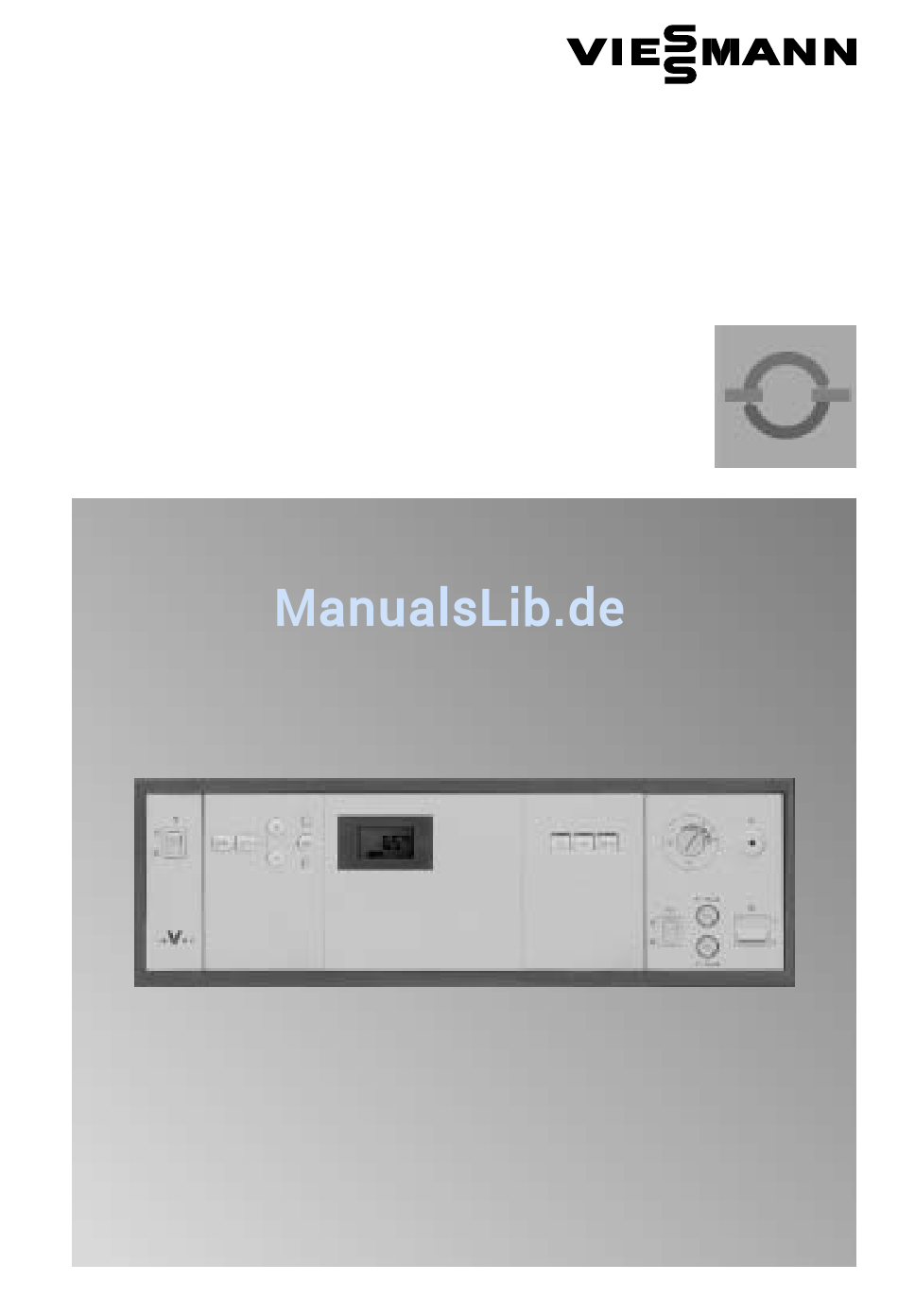

Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit digitaler Kesselkreisregelung VITOTRONIC 100 Bitte aufbewahren! 5581 489 2/2005...
Sicherheitshinweise Für Ihre Sicherheit ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch ¨ Gefahr ¨ Gefahr Dieses Zeichen warnt vor Austretendes Gas kann zu Personenschäden. Explosionen führen, die schwerste Verletzungen Achtung zur Folge haben.
Seite 3
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz und Verschleißteile ¨ Gefahr Bei Feuer besteht Verbrennungs Achtung und Explosionsgefahr. Komponenten, die nicht mit H Heizungsanlage abschalten. der Heizungsanlage geprüft H Absperrventile in den Brenn wurden, können Schäden an stoffleitungen schließen.
Seite 5
Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Was ist zu tun? bei Mehrkesselanlagen Der Kessel stellt nicht genügend Wärme zur Verfügung ........Der Kessel stellt zu viel Wärme zur Verfügung .
Beachten Sie mit diesem Symbol gekennzeichnete Hinweise in dieser kessel anlage Anleitung und die Anleitung der übergeordneten Fremdregelung. Mehrkesselanlage in Verbindung mit Vitotronic 333 Für diese Anlagenausführung benötigen Sie nur die Bedienungsanleitung der Vitotronic 333. Sie enthält auch alle Bedienschritte für die Vitotronic 100.
Zuerst informieren Ihre Heizungsanlage ist voreingestellt Die Regelung ist bereits ab Werk auf Die werkseitige Grundeinstellung Heizen und Warmwasser einge können Sie individuell nach Ihren stellt, d. h. es erfolgen Raumbehei Wünschen ändern. zung und Warmwasserbereitung (falls Warmwasser Speicher vorhan Hinweis den).
Abdeckklappe öffnen Sie durch ein leichtes Ziehen an der oberen Kante. An der Innenseite der Abdeckklappe befindet sich eine Kurz Bedienungs anleitung. Mögliche Einstellungen und Abfragen an der Vitotronic 100 bei Verwendung in Einkesselanlagen Mehrkesselanlagen Betriebsprogramme Betriebsprogramme H Heizen und Warmwasser...

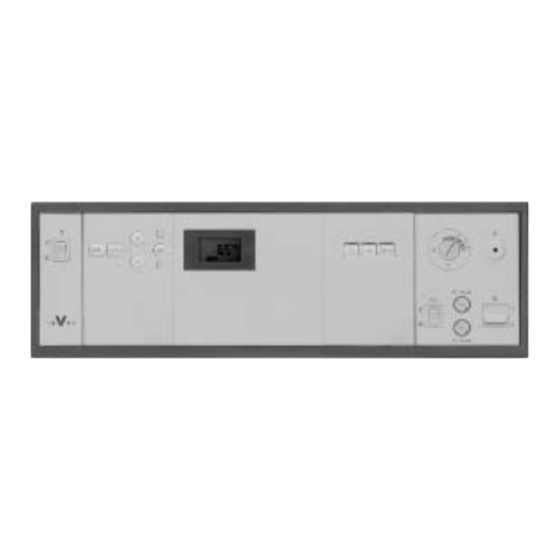

Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Funktionen A Schornsteinfeger Prüfschalter a/b Werteinstellung (nur für Servicezwecke) Information (Seite 17) B Bedienfeld: Bestätigung Kesselwassertemperatur Grundeinstellung (Seite 15, bei Mehrkessel (siehe unten) C Temperaturregler anlage ohne Funktion) D Entsperrung Übertemperatur Warmwassertemperatur E Netzschalter (Seite 11 und 12) (Seite 16, bei Mehrkessel F Sicherungen F1, F2...
Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Symbole im Anzeigefenster Die Symbole erscheinen nicht ständig, sondern abhängig von der Anlagen ausführung und vom Betriebszustand. Blinkende Werte im Anzeigefenster weisen darauf hin, dass Änderungen vor genommen werden können. Beheizung erfolgt; bei Mehr Abfrage Betriebsstunden kesselanlagen Freigabe Kessel 1.
Ein− und Ausschalten Heizungsanlage einschalten Bei Einsatz in einer Mehrkesselanlage werden mit den nachfolgen Mehr den Arbeitsschritten nur die Vitotronic 100 und der zugehörige Heiz kessel anlage kessel in Betrieb genommen. 1. Kontrollieren Sie den Druck der Heizungsanlage am Manometer.
Ein− und Ausschalten Heizungsanlage ausschalten Bei Einsatz in einer Mehrkesselanlage kann mit der Vitotronic 100 nur Mehr der zugehörige Heizkessel abgeschaltet werden. Soll die gesamte kessel anlage Heizungsanlage abgeschaltet werden, müssen auch die übergeord nete Regelung und die Netzspannung der Heizungsanlage abgeschal tet werden.
Ein und Ausschalten Heizen und Warmwasserbereitung einschalten Bei Einsatz in einer Mehrkesselanlage kann die Warmwasserberei Mehr tung nur an der übergeordneten Regelung eingestellt werden. kessel anlage Drücken Sie die Taste G für Heizen und Warmwasser. H Beheizung erfolgt. H Warmwasserbereitung erfolgt (falls Warmwasser Speicher vorhanden).
Ein und Ausschalten Nur Warmwasserbereitung ausschalten Stellen Sie den Warmwassertempe Hinweis ratur Sollwert auf 10 ºC ein (siehe Die Speicherpumpe wird automati Seite 16). sch alle 24 Stunden kurz eingeschal tet, damit sie sich nicht festsetzt.
Raumtemperatur einstellen Kesselwasser Solltemperatur einstellen Bei Einsatz der Regelung in einer Mehrkesselanlage ist die Taste O Mehr (Einstellung Kesselwassertemperatur) ohne Funktion. kessel anlage Wird die Taste trotzdem gedrückt, bleibt die Anzeige der momentan aktuellen Kesselwassertemperatur im Anzeigefenster. Drücken Sie folgende Tasten: 1.
Warmwassertemperatur einstellen Warmwasser Solltemperatur einstellen Bei Einsatz in einer Mehrkesselanlage kann mit der Vitotronic 100 Mehr kein Warmwasser Speicher geregelt werden. kessel Die Taste F ist ohne Funktion. anlage Drücken Sie folgende Tasten: 1. F 2. a/b für gewünschten Tempe für Warmwasser Solltem...
Abfragemöglichkeiten Temperaturen abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Drücken Sie folgende Tasten: 1. c 2. a/b für weitere Abfragen. für Kesselwassertemperatur. 3. d für Beenden der Abfrage. 3__65 Anzeige im Display Bedeutung Hinweise LON Teilnehmer Nummer...
Seite 18
Abfragemöglichkeiten Temperaturen abfragen (Fortsetzung) Anzeige im Display Bedeutung Hinweise Brenner Betriebsstunden Angezeigte Betriebsstun h 1. Stufe den nur ca. Werte. 0 0 3 5 7 2 Brenner Betriebsstunden Angezeigte Betriebsstun h 2. Stufe 2 S f den nur ca. Werte. 0 0 0 5 7 2 P P P Brennerstarts...
Blinken der roten Störungsanzeige (siehe Seite 9) angezeigt. Sie können selbst den Störungscode ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Bei Einsatz in einer Mehrkesselanlage zeigt die Vitotronic 100 nur die Mehr Störungen an, die sie auch betreffen. Deshalb sollten Sie auch immer...
Was ist zu tun? bei Einkesselanlagen Der Kessel stellt nicht genügend Wärme zur Verfügung Ursache Behebung H Schalten Sie den Netzschalter 8 Heizungsanlage ist ausgeschaltet ein (siehe Seite 11) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche rung)
Was ist zu tun? bei Einkesselanlagen Der Kessel stellt nicht genügend Wärme zur Verfügung (Forts.) Ursache Behebung Nebenluftvorrichtung Vitoair defekt Benachrichtigen Sie Ihren Heizungs fachbetrieb. Vitoair auf manuellen Betrieb umstellen: Drücken Sie den Drehknopf am Motor und drehen diesen über Stel lung 3 hinaus bis zum Anschlag.
Was ist zu tun? bei Einkesselanlagen Es steht kein warmes Wasser zur Verfügung Ursache Behebung H Schalten Sie den Netzschalter 8 Heizungsanlage ist ausgeschaltet ein (siehe Seite 11) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche rung) Regelung falsch eingestellt...
Was ist zu tun? bei Einkesselanlagen Das Warmwasser ist zu heiß Ursache Behebung Regelung falsch eingestellt Prüfen und korrigieren Sie ggf. die Warmwassertemperatur (siehe Seite 16) Sensorfehler Benachrichtigen Sie Ihren Heizungs fachbetrieb Das Störungssymbol U blinkt im Anzeigefenster Ursache Behebung Störung an der Heizungsanlage Störungscode notieren (siehe Seite 19) und Heizungsfachbetrieb...
Was ist zu tun? bei Mehrkesselanlagen Der Kessel stellt nicht genügend Wärme zur Verfügung Ursache Behebung H Schalten Sie den Netzschalter 8 Heizungsanlage ist ausgeschaltet ein (siehe Seite 11) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche rung)
Was ist zu tun? bei Mehrkesselanlagen Der Kessel stellt nicht genügend Wärme zur Verfügung (Forts.) Ursache Behebung Nebenluftvorrichtung Vitoair bzw. Benachrichtigen Sie Ihren Heizungs motorisch gesteuerte Abgasklappe fachbetrieb. defekt Vitoair bzw. motorisch gesteuerte Abgasklappe auf manuellen Betrieb umstellen: Drücken Sie den Drehknopf am Motor und drehen diesen über Stel lung 3 hinaus bis zum Anschlag.
Was ist zu tun? bei Mehrkesselanlagen Es steht kein warmes Wasser zur Verfügung Ursache Behebung H Schalten Sie den Netzschalter 8 Heizungsanlage ist ausgeschaltet ein (siehe Seite 11) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche rung) Regelung falsch eingestellt...
Was ist zu tun? bei Mehrkesselanlagen Das Warmwasser ist zu heiß Ursache Behebung Regelung falsch eingestellt Prüfen und korrigieren Sie ggf. die Warmwassertemperatur an der über geordneten Regelung Sensorfehler Benachrichtigen Sie Ihren Heizungs fachbetrieb Das Störungssymbol U blinkt im Anzeigefenster Ursache Behebung Störung an der Heizungsanlage...
Der Einsatz rückstandsbilden der Heizöladditive ist nicht zulässig. Verbrennungsverbesserer Verbrennungsverbesserer sind Zusätze, die die Verbrennung des Heizöls optimieren. Verbrennungsverbesserer sind bei Viessmann Ölbrennern nicht erfor derlich, da diese schadstoffarm und effizient arbeiten. Achtung Verbrennungsverbesserer können Rückstände bilden und den sicheren Betrieb beeinträchtigen.
Instandhaltung Reinigung Die Geräte können mit einem han delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieein sparverordnung und die Normen DIN 4755, DIN 4756, DIN 1988 8 und EN 806 vorgeschrieben.
Vitotronic 100, Typ GC1, Best. Nr. 7187 094 Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
