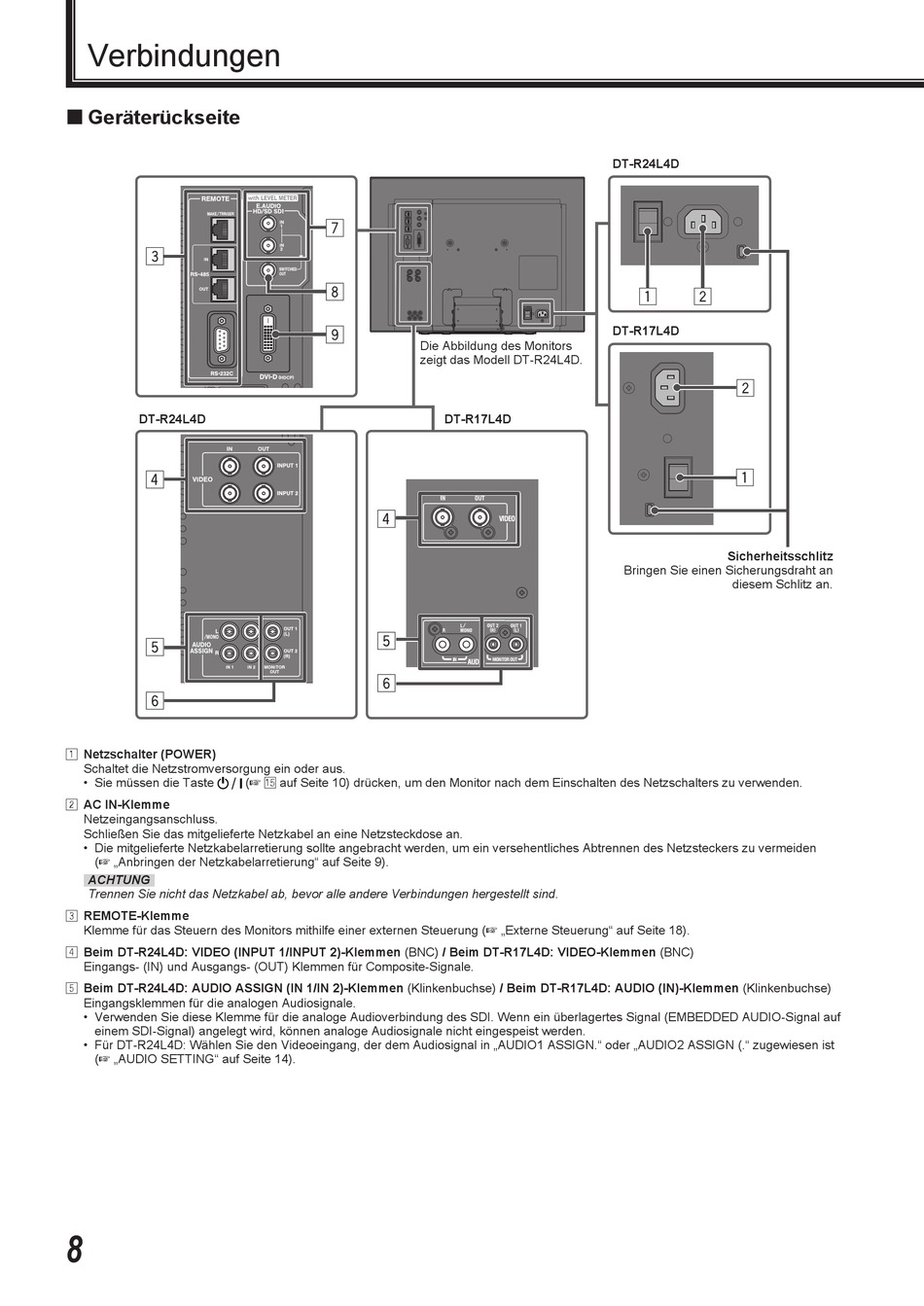

Verbindungen
Geräterückseite
DT-R24L4D
1 Netzschalter (POWER)
Schaltet die Netzstromversorgung ein oder aus.
•
Sie müssen die Taste
2 AC IN-Klemme
Netzeingangsanschluss.
Schließen Sie das mitgelieferte Netzkabel an eine Netzsteckdose an.
•
Die mitgelieferte Netzkabelarretierung sollte angebracht werden, um ein versehentliches Abtrennen des Netzsteckers zu vermeiden
(☞ „Anbringen der Netzkabelarretierung" auf Seite 9).
ACHTUNG
Trennen Sie nicht das Netzkabel ab, bevor alle andere Verbindungen hergestellt sind.
3 REMOTE-Klemme
Klemme für das Steuern des Monitors mithilfe einer externen Steuerung (☞ „Externe Steuerung" auf Seite 18).
4 Beim DT-R24L4D: VIDEO (INPUT 1/INPUT 2)-Klemmen (BNC) / Beim DT-R17L4D: VIDEO-Klemmen (BNC)
Eingangs- (IN) und Ausgangs- (OUT) Klemmen für Composite-Signale.
5 Beim DT-R24L4D: AUDIO ASSIGN (IN 1/IN 2)-Klemmen (Klinkenbuchse) / Beim DT-R17L4D: AUDIO (IN)-Klemmen (Klinkenbuchse)
Eingangsklemmen für die analogen Audiosignale.
•
Verwenden Sie diese Klemme für die analoge Audioverbindung des SDI. Wenn ein überlagertes Signal (EMBEDDED AUDIO-Signal auf
einem SDI-Signal) angelegt wird, können analoge Audiosignale nicht eingespeist werden.
•
Für DT-R24L4D: Wählen Sie den Videoeingang, der dem Audiosignal in „AUDIO1 ASSIGN." oder „AUDIO2 ASSIGN (." zugewiesen ist
(☞ „AUDIO SETTING" auf Seite 14).
(☞ t auf Seite 10) drücken, um den Monitor nach dem Einschalten des Netzschalters zu verwenden.
Die Abbildung des Monitors
zeigt das Modell DT-R24L4D.
DT-R17L4D
DT-R24L4D
DT-R17L4D
Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an
diesem Schlitz an.
