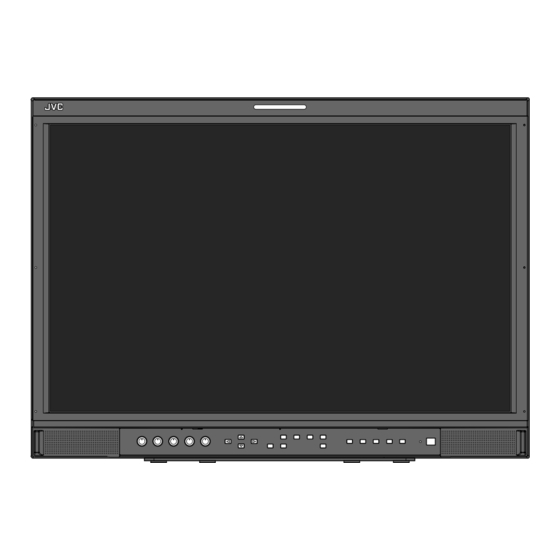

JVC DT-R24L41D Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JVC Anleitungen
  4. Monitore
  5. DT-R24L41D
  6. Bedienungsanleitung
JVC DT-R24L41D Bedienungsanleitung

JVC DT-R24L41D Bedienungsanleitung

Multi format lcd monitor
Vorschau ausblenden Andere Handbücher für DT-R24L41D:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen
DT-R24L41D
DT-R17L4D
MULTI FORMAT LCD MONITOR
MULTI FORMAT LCD MONITOR
MONITEUR LCD MULTI-FORMAT
MONITOR LCD MULTIFORMATO
MONITOR LCD MULTIFORMATO
МУЛЬТИФОРМАТНЫЙ ЖК МОНИТОР
INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUEL D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES
ИHCТРУKЦИЯ ПО ЭКСПЛУАТАЦИИ
ISTRUZIONI
LCT2647-002A-H
EN
DE
FR
IT
ES
RU
ZH
(S)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JVC DT-R24L41D

Inhaltszusammenfassung für JVC DT-R24L41D

  • Seite 1 INSTRUCTIONS BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS ISTRUZIONI MANUAL DE INSTRUCCIONES ИHCТРУKЦИЯ ПО ЭКСПЛУАТАЦИИ DT-R24L41D DT-R17L4D MULTI FORMAT LCD MONITOR MULTI FORMAT LCD MONITOR MONITEUR LCD MULTI-FORMAT MONITOR LCD MULTIFORMATO MONITOR LCD MULTIFORMATO МУЛЬТИФОРМАТНЫЙ ЖК МОНИТОР LCT2647-002A-H...
  • Seite 3 Refer servicing operating and maintenance (servicing) to qualified service personnel. instructions in the literature accompanying the appliance. DT-R24L41D DT-R17L4D MULTI FORMAT LCD MONITOR INSTRUCTIONS The illustration of the monitor is of DT-R24L41D.

  • Seite 4: Inhaltsverzeichnis

    Table of Contents Safety Precautions IMPORTANT SAFEGUARDS ................3 Caution for use of the product for many hours............5 Caution for use of the product in the high temperature ........5 Maintenance ......................5 Installation Connections Rear panel ......................8 Daily Operations Front panel ......................

  • Seite 5: Safety Precautions

    Safety Precautions WARNING: TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK, Under the following conditions, DO NOT EXPOSE THIS APPARATUS TO RAIN OR 1. Turn off the power. MOISTURE. NO OBJECTS FILLED WITH LIQUIDS, SUCH 2. Unplug this product from the wall outlet. AS VASES, SHALL BE PLACED ON THE APPARATUS.

  • Seite 6: To Prevent An Accidental Fall

    FCC NOTICE CAUTION: Changes or modifi cations not approved by JVC could void the user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.

  • Seite 7: Caution For Use Of The Product For Many Hours

    If you wish to dispose of this product, please visit our web page http:// sources of the disturbance. www.jvc.eu/ to obtain information about the take-back of the product. [Other Countries outside the European Union] If you wish to dispose of this product, please do so in accordance with applicable national legislation or other rules in your country for the treatment of old electrical and electronic equipment.

  • Seite 8: Installation

    LCD panel from being damaged. Guide holes Attachment screws Screw holes for stand attachment Stand body Guides Monitor Screw holes for stand attachment Stand support Monitor Stand body The illustration of the monitor is of DT-R24L41D. The illustration of the monitor is of DT-R24L41D.
  • Seite 9 To install the monitor on a wall Lay the monitor on a cloth with the LCD panel facing down to prevent the LCD panel from being damaged. Loosen the stand You can install the monitor on a wall by changing how the stand screws on the stand support and remove the bottom plate.

  • Seite 10: Connections

    Use this terminal for the analog audio connection of the SDI. When a superimposed signal (EMBEDDED AUDIO signal on an SDI signal) is input, analog audio signals cannot be input. • For DT-R24L41D: Select the video input to assign the audio signal in “AUDIO1 ASSIGN.” or “AUDIO2 ASSIGN.” (☞ “AUDIO SETTING” on page 14).
  • Seite 11 Output terminals for the analog audio signal. • For DT-R24L41D: The terminals output the audio signal through AUDIO ASSIGN (IN 1 or IN 2) terminals when you select the video input you have selected for “AUDIO1 ASSIGN.” or “AUDIO2 ASSIGN.” in “AUDIO SETTING” (☞ page 14).

  • Seite 12: Daily Operations

    • Select the time code type in (MONITOR OUT) terminals. (☞ “ 6 7 COLOR OFF button/lamp “INFORMATION” of SET-UP MENU (☞ AUDIO ASSIGN (DT-R24L41D) / AUDIO Displays only the luminance signal. page 17). (DT-R17L4D) (MONITOR OUT) terminals” • This function does not work for RGB on page 9) input signals.
  • Seite 13 Select audio channels emitted from the speakers (L/R) and the Press buttons to select the left (L ch) or AUDIO ASSIGN (DT-R24L41D) / AUDIO (DT-R17L4D) (MONITOR right (R ch). OUT) (OUT1(L)/OUT2(R)) terminals, when EMBEDDED AUDIO signals come in to the E. AUDIO HD/SD SDI terminal (IN1 or IN2) Press buttons to select an audio channel.

  • Seite 14: Menu Configuration

    MODEL PIN7 VERSION PIN8 HOUR METER DT-R24L41D only • The menu automatically disappears in about 30 seconds after the previous operation. • Some items may not appear on the menu depending on the input or the input signal. •...
  • Seite 15 Matches the horizontal picture size to the horizontal size of the screen. At this time, the top and bottom of the picture are overscanned. V FULL: Matches the vertical picture size to the vertical size of the screen. • Not activate when picture is displayed in the 1:1 mode. DT-R24L41D only MARKER *1*2 Settings for marker functions Item...

  • Seite 16: Audio Setting

    Select the input level’s lower limit indicated in red for the “3COLORS” display. –10dB, –8dB, –6dB, –4dB, –2dB – BAR BRIGHTNESS Select the brightness of the level meter. LOW, HIGH – PEAK HOLD Activates/deactivates the peak hold function of the level meter. OFF, ON DT-R24L41D only Memorized for each input.

  • Seite 17: Set-Up Menu

    SYNC FUNCTION Settings for the synchronization with signals Item To do Setting value NO SYNC ACTION Select the screen status when no signal is coming in. OFF, P.SAVE, GRAY B. P.SAVE: power save mode GRAY B.: gray screen DELAY TIME Select the period until the screen status changes as selected in “NO SYNC 30sec., 5min., 15min.

  • Seite 18: External Control

    Menu Confi guration (cont.) SIZE/POSI. ADJ. Adjusts the size and position of the picture. Item To do Setting value H SIZE Adjust the horizontal picture size. Setting value varies depending on the signals. H POSITION Adjust the horizontal picture position. V SIZE Adjust the vertical picture size.

  • Seite 19: Status Display

    INFORMATION Settings for the information display of the monitor Item To do Setting value POSITION UPPER, LOWER Select the position to show the information display (☞ “On the Information Display” on page 11). SOURCE ID Select whether the name assigned in “CHARACTER SET.” is displayed on the OFF, ON, AUTO screen (☞...

  • Seite 20: About The External Control

    External Control About the external control Using the MAKE/TRIGGER system This monitor has three external control terminals. The MAKE/TRIGGER terminal is confi gured as follows. You can assign a function to each pin terminal in “REMOTE SETTING” (☞ “PIN1, PIN2, •...
  • Seite 21 Changes the input to “SDI 2.” Invalid Valid Changes the input to “DVI.” Invalid Valid VIDEO 1 Changes the input to “VIDEO 1.” Invalid Valid DT-R24L41D VIDEO 2 Changes the input to “VIDEO 2.” Invalid Valid DT-R17L4D VIDEO Changes the input to “VIDEO.” Invalid Valid A.MARKER...

  • Seite 22: Using The Serial Communication

    External Control (cont.) Using the serial communication You can control the monitor from a personal computer etc. via the RS-485 or RS-232C terminal. • Consult your dealer for the details of the external control specifi cation. <Communication specifi cations> Terminal Input terminal Cable Communication specifi...
  • Seite 23 No data Selects “SDI 1” input No data Selects “SDI 2” input No data Selects “DVI” input No data Selects “VIDEO 1”(DT-R24L41D)/ No data “VIDEO”(DT-R17L4D) input Selects “VIDEO 2” input* No data Displays the status* No data Turns muting on/off...

  • Seite 24: Troubleshooting

    Troubleshooting Solutions to common problems related to the monitor are described here. If none of the solutions presented here solve the problem, unplug the monitor and consult an authorized dealer or service center. Symptom Probable cause and corrective action Page •...

  • Seite 25: Self-Check Program

    The illustration of the monitor is of DT-R24L41D. When the screen goes blank, and one or some of the INPUT SELECT lamps (For DT-R24L41D: DVI, VIDEO1, VIDEO2 / For DT-R17L4D: SDI 2, DVI, VIDEO) on the front control panel start fl ashing...

  • Seite 26: Specifications

    Specifi cations General Model name DT-R24L41D DT-R17L4D Type Multi format LCD monitor Screen size Type 24 wide format Type 17 wide format Aspect ratio 16:10 16:9 Horizontal/vertical frequency H: 31.469 kHz – 75.000 kHz (computer signal) V: 48 Hz – 65 Hz * Some signals within this frequency range may not be displayed (“Out of range”...

  • Seite 27: Dimensions

    Dimensions Unit: mm (inch) DT-R24L41D <Front view> <Side view> <Rear view> 99 (4) VESA mounting holes (Size: M4, depth: 10 mm) 51.9 (2 1/8) 564 (22 1/4) 1.5 (1/8) 21 (7/8) 300 (11 7/8) 181(7 1/4) To install the monitor on a shelf To install the monitor on a wall <Top view>...

  • Seite 28: Available Signals

    Specifi cations (cont.) Available signals The following signals are available for this monitor. Video signals Input terminal Signal format shown in DVI-D (HDCP) Signal name the status display VIDEO E. AUDIO HD/SD SDI (Digital component (☞ page 11) (INPUT1, INPUT2) (IN 1, IN 2)* /Digital RGB) NTSC...
  • Seite 29 Notice on transportation This monitor is precision equipment and needs dedicated packing material for transportation. Never use any packing material supplied from sources other than JVC or JVC-authorized dealers. • For easy understanding, pictures and illustrations are shown by being emphasized, omitted or composed, and may be slightly different from actual products.
  • Seite 31 Betriebs- Anwender zu wartenden Teile. und Wartungs- (Service-) Anweisungen in Wartungsarbeiten müssen qualifiziertem der dem Gerät beiliegenden Fachpersonal überlassen werden. Dokumentation vorhanden sind. DT-R24L41D DT-R17L4D MULTI FORMAT LCD MONITOR BEDIENUNGSANLEITUNG Die Abbildung des Monitors zeigt das Modell DT-R24L41D.
  • Seite 32 Inhaltsverzeichnis Sicherheitsmaßregeln WICHTIGE SCHUTZMASSNAHMEN ..............3 Vorsichtsmassnahmen vor Gebrauch Vorsichtsmaßregel zur Verwendung des Produkts für viele Stunden ....5 Vorsichtsmaßregel zur Verwendung des Produkts bei hohen Temperaturen ..5 Wartung ........................ 5 Aufstellung Verbindungen Geräterückseite..................... 8 Tägliche Bedienungen Vorderseite......................10 Menükonfiguration Der Bedienvorgang .....................

  • Seite 33: Sicherheitsmaßregeln

    Sicherheitsmaßregeln WARNUNG: UM DIE GEFAHR VON BRÄNDEN ODER ELEKTRISCHEN Unter den folgenden Bedingungen, SCHLÄGEN ZU VERMEIDEN, DIESES GERÄT NICHT 1. Ausschalten. REGEN ODER FEUCHTIGKEIT AUSSETZEN. ES DÜRFEN KEINE MIT FLÜSSIGKEIT GEFÜLLTEN BEHÄLTER WIE 2. Trennen Sie das Produkt von der Netzsteckdose. ETWA VASEN AUF DAS GERÄT GESTELLT WERDEN.

  • Seite 34: Emv-Ergänzung

    (Geschäftskunden) Kabel bitte weiter von den Störquellen entfernt. Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite http://www.jvc.eu/ um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

  • Seite 35: Vorsichtsmassnahmen Vor Gebrauch

    Binden Sie die Haken an der Rückseite des Monitors an einer Wand oder einer Säule mit haltbarem Faden fest. Haken und Schraube (M4 x 10 mm) Haken (nicht mitgeliefert) (nicht mitgeliefert) Die Abbildung des Monitors zeigt das Modell DT-R24L41D.

  • Seite 36: Aufstellung

    Dann befestigen Sie den Ständer fest mit den Befestigungsschrauben. unten weisend, um Beschädigung des LCD-Panels zu vermeiden. Führungslöcher Befestigungsschrauben Schraubenlöcher zur Ständeranbringung Ständerkörper Führungen Monitor Schraubenlöcher zur Ständeranbringung Standfußbasis Monitor Ständerkörper Die Abbildung des Monitors zeigt das Modell DT-R24L41D. Die Abbildung des Monitors zeigt das Modell DT-R24L41D.

  • Seite 37: Befestigung Des Monitors An Einer Wand

    Befestigung des Monitors an einer Wand Legen Sie den Monitor auf einem Tuch ab, mit dem LCD-Panel nach unten weisend, um Beschädigung des LCD-Panels zu Sie können den Monitor an einer Wand montieren, indem Sie die vermeiden. Lösen Sie die Schrauben des Standfußes von der Befestigungsart der Standfußplatte ändern.

  • Seite 38: Verbindungen

    Verwenden Sie diese Klemme für die analoge Audioverbindung des SDI. Wenn ein überlagertes Signal (EMBEDDED AUDIO-Signal auf einem SDI-Signal) angelegt wird, können analoge Audiosignale nicht eingespeist werden. • Für DT-R24L41D: Wählen Sie den Videoeingang, der dem Audiosignal in „AUDIO1 ASSIGN.“ oder „AUDIO2 ASSIGN (.“ zugewiesen ist (☞ „AUDIO SETTING“ auf Seite 14).

  • Seite 39: Anbringen Der Netzkabelarretierung

    Ausgangsklemmen für das analoge Audiosignal. • Für DT-R24L41D: Die Klemmen, die das Audiosignal über die Klemmen AUDIO ASSIGN (IN 1 oder IN 2) ausgeben, wenn Sie den Videoeingang wählen, den Sie für „AUDIO1 ASSIGN.“ oder „AUDIO2 ASSIGN.“ in „AUDIO SETTING“ wählen (☞ Seite 14).

  • Seite 40: Tägliche Bedienungen

    Aktiviert/deaktiviert die Anzeige der Audiosignal von den Klemmen AUDIO MENU (☞ „Der Bedienvorgang“ auf Seite 12) Zeitdaten (Zeitcode), die im SDI- ASSIGN (DT-R24L41D) / AUDIO (DT-R17L4D) Signal enthalten sind (☞ „Über die 7 COLOR OFF-Taste/Lampe (MONITOR OUT). (☞ „ 6 AUDIO ASSIGN Informationsanzeige“...

  • Seite 41: Über Die Informationsanzeige

    Wählen Sie Audiokanäle, die von den Lautsprecher- (L/R) und AUDIO Drücken Sie die Tasten zur Wahl des linken ASSIGN (DT-R24L41D) / AUDIO (DT-R17L4D) (MONITOR OUT) (L) oder rechten (R) Kanals. (OUT1(L)/OUT2(R))-Klemmen ausgegeben werden, wo EMBEDDED AUDIO-Signale, die an der E. AUDIO HD/SD SDI-Klemme (IN1 oder Drücken Sie die...

  • Seite 42: Menükonfiguration

    MODEL PIN7 VERSION PIN8 HOUR METER nur DT-R24L41D • Das Menü verschwindet in etwa 30 Sekunden nach der vorherigen Bedienung. • Je nach Eingang oder Eingangssignal erscheinen einige Punkte möglicherweise nicht im Menü. • Die vom MAKE-System gesteuerten Punkte erscheinen nicht im Menü.

  • Seite 43: Main Menu

    Stellt die horizontale Bildgröße entsprechend der Pixel-Anzahl horizontal ein. In diesem Zustand werden die Ränder oben und unten beschnitten. V FULL: Stellt die vertikale Bildgröße entsprechend der vertikalen Bildschirmgröße ein. • Wird nicht aktiviert, wenn das Bild im Modus 1:1 angezeigt wird. nur DT-R24L41D MARKER *1*2 Einstellungen für Markierung-Funktionen Gegenstand...

  • Seite 44: Audio Setting

    –10 dB, –8 dB, –6 dB, –4 dB, –2 dB „3COLORS“ in Rot dargestellt wird. – BAR BRIGHTNESS Wählen die Helligkeit der Pegel-Messanzeige. LOW, HIGH – PEAK HOLD Aktiviert/deaktiviert die Peak-Hold-Funktion des Pegelmessers. OFF, ON nur DT-R24L41D Gespeichert für jeden Eingang.

  • Seite 45: Set-Up Menu

    SYNC FUNCTION Einstellungen für die Synchronisation mit Signalen Gegenstand Einstellwert NO SYNC ACTION Wählen des Bildschirmstatus, wenn kein Signal anliegt. OFF, P.SAVE, GRAY B. P.SAVE: Stromsparmodus GRAY B.: grauer Bildschirm DELAY TIME Wählen den Zeitraum, bevor der Bildschirmstatus nach dem Stoppen 30sec., 5min., 15min.
  • Seite 46 Menükonfi guration (Forts.) SIZE/POSI. ADJ. Stellt die Größe und Position des Bildes ein. Gegenstand Einstellwert H SIZE Einstellen der horizontalen Bildgröße. Der Einstellwert variiert je nach den Signalen. H POSITION Einstellen der horizontalen Bildposition. V SIZE Einstellen der vertikalen Bildgröße. V POSITION Einstellen der vertikalen Bildposition.
  • Seite 47 INFORMATION Einstellungen für die Informationsanzeige des Monitors Gegenstand Einstellwert POSITION UPPER, LOWER Wählen Sie die Position für die Informationsanzeige (☞ „Über die Informationsanzeige“ auf Seite 11). SOURCE ID Wählen, wenn der in „CHARACTER SET.“ zugewiesene Name im Bildschirm OFF, ON, AUTO angezeigt werden soll (☞...

  • Seite 48: Externe Steuerung

    Externe Steuerung Über die externe Steuerung Verwendung des MAKE/TRIGGER-Systems Der Monitor hat drei externe Steuerklemmen. • MAKE/TRIGGER-Klemme (RJ-45): Die folgenden externen Der MAKE/TRIGGER-Klemme ist wie folgt konfi guriert. Sie können Steuersysteme stehen zur Verfügung. Funktionen zu jeder Klinkenklemme in „REMOTE SETTING“ zuweisen (1) MAKE (Kontakt-Herstellen)-System: Steuert den Monitor (☞...
  • Seite 49 Ändert den Eingang zu „SDI 2“. Ungültig Gültig Ändert den Eingang zu „DVI“. Ungültig Gültig VIDEO 1 Ändert den Eingang zu „VIDEO 1“. Ungültig Gültig DT-R24L41D VIDEO 2 Ändert den Eingang zu „VIDEO 2“. Ungültig Gültig DT-R17L4D VIDEO Ändert den Eingang zu „VIDEO“. Ungültig Gültig A.MARKER...

  • Seite 50: Verwendung Serieller Kommunikation

    Externe Steuerung (Forts.) Verwendung serieller Kommunikation Sie können den Monitor von einem PC usw. über die Klemme RS-485 oder RS-232C steuern. • Wenden Sie sich an Ihren Fachhändler für Einzelheiten über die externen Steuerspezifi kationen. <Technische Daten zur Kommunication> Technische Daten zur Eingangsbuchse Kabel Klemmenspezifi...
  • Seite 51 Wählt den Eingang „SDI 1“ Keine Daten Wählt den Eingang „SDI 2“ Keine Daten Wählt den Eingang „DVI“ Keine Daten Wählt den Eingang „VIDEO 1“(DT-R24L41D)/ Keine Daten „VIDEO“(DT-R17L4D) Wählt den Eingang „VIDEO 2“* Keine Daten Zeigt den Status an* Keine Daten...

  • Seite 52: Störungssuche

    Störungssuche Lösungen für übliche Probleme beim Monitor werden hier beschrieben. Wenn keine der hier vorgeschlagenen Lösungen das Problem behebt, trennen Sie den Monitor vom Netz und wenden sich an Ihren Fachhändler oder eine Kundendienststelle. Symptom Mögliche Ursache und Abhilfe Seite •...

  • Seite 53: Selbstdiagnoseprogramm

    Die Abbildung des Monitors zeigt das Modell DT-R24L41D. Wenn die Bildschirmanzeige erlischt und eine oder mehrere der Lampen INPUT SELECT (Für DT-R24L41D: DVI, VIDEO1, VIDEO2 / Für DT-R17L4D: SDI 2, DVI, VIDEO) an der Vorderseite blinken... Überprüfen, welche Lämpchen blinken.

  • Seite 54: Technische Daten

    Technische Daten Allgemeines Modellbezeichnung DT-R24L41D DT-R17L4D Multiformat LCD-Monitor Bildschirmgröße Typ 24 Breitformat Typ 17 Breitformat Seitenverhältnis 16:10 16:9 Horizontale-/Vertikale-Frequenz H: 31,469 kHz – 75,000 kHz V: 48 Hz – 65 Hz (Computersignal) * Manche Signale innerhalb dieses Frequenzbereichs können möglicherweise nicht angezeigt werden („Out of range“ erscheint).

  • Seite 55: Abmessungen

    Abmessungen Einheit : mm DT-R24L41D <Vorderansicht> <Seitenansicht> <Rückansicht> VESA-Montagelöcher (Größe: M4, Tiefe: 10 mm) 51,9 Zur Installation des Monitors auf einem Regal Befestigung des Monitors an einer Wand <Ansicht von oben> <Seitenansicht> <Rückansicht> <Seitenansicht> 36,7 14,3 88,2 DT-R17L4D <Vorderansicht> <Seitenansicht>...

  • Seite 56: Verfügbare Signale

    Technische Daten (Forts.) Verfügbare Signale Die folgenden Signale stehen für diesen Monitor zur Verfügung. Videosignale Eingangsbuchse In der Statusanzeige DVI-D (HDCP) Signalbezeichnung gezeigtes Signalformat VIDEO E. AUDIO HD/SD SDI (Digital Component/Digital (☞ Seite 11) (INPUT1, INPUT2) (IN 1, IN 2)* RGB) NTSC NTSC...
  • Seite 57 Hinweis zum Transport Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport. Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern. • Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden.
  • Seite 59 Il n’y a aucune pièce réparable par l’utilisateur sur la présence d’opérations l’utilisateur à l’intérieur. Référez-vous à d’entretien importantes au sujet un technicien qualifié. desquelles des renseignements se trouvent dans le manuel d’instructions. DT-R24L41D DT-R17L4D MONITEUR LCD MULTI-FORMAT MANUEL D’INSTRUCTIONS L’illustration du moniteur est du DT-R24L41D.
