Aufstellung

ACHTUNG
• Stützen Sie sich nicht mit dem Arm auf dem Monitor ab oder lehnen sich dagegen.
• Berühren Sie nicht das LCD-Panel bei der Aufstellung des Monitors.
• Stellen Sie sicher, dass der Monitor sicher eingebaut ist, um Herunterfallen zu vermeiden, wodurch der Monitor beschädigt werden oder
Verletzungen verursacht werden können.

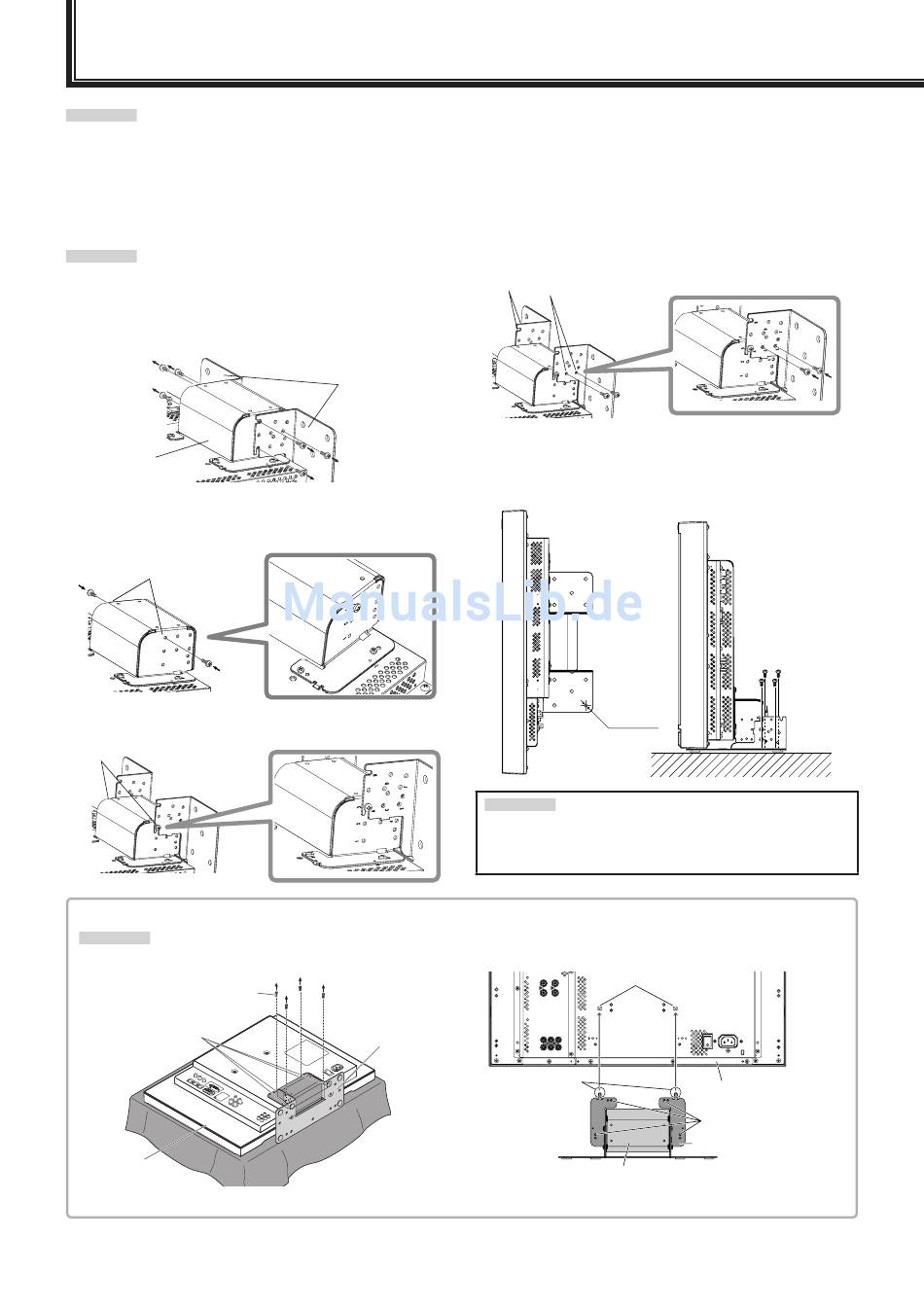

Zur Installation des Monitors auf einem Regal oder einer
anderen geeigneten Oberfläche mittels Schrauben
Sie können den Monitor mit bündig abschließender Standfußplatte
aufstellen, indem Sie die Standfußplatte auf die hintere Position einstellen.
ACHTUNG
• Legen Sie den Monitor auf einem Tuch ab, mit dem LCD-Panel nach
unten weisend, um Beschädigung des LCD-Panels zu vermeiden.
•
Nachdem Sie die Standfußplatte in die hintere Position gestellt haben, sichern
Sie in jedem Fall den Standfuß mit zwei im Handel erhältlichen Schrauben.
1
Lösen Sie die Schrauben des Standfußes von der Standfußbasis
und entfernen Sie die Bodenplatte.
Standfußbasis
2
Stecken Sie die Schrauben vorübergehend in die Schraubenlöcher
„3" an der rechten und linken Seite der Standfußbasis.
• Drehen Sie die vorübergehend installierten Standfußschrauben so weit
ein, dass sie noch etwa 4 mm aus den Schraubenlöchern herausstehen.
Schraubenlöcher „3"
3
Haken Sie die Aussparungen links und rechts mit der Bezeichnung
„A" in den vorübergehend installierten Schrauben im Standfuß ein.
Aussparungen „A"
Zum Abnehmen des Ständers
ACHTUNG
Legen Sie den Monitor auf einem Tuch ab, mit dem LCD-Panel nach
unten weisend, um Beschädigung des LCD-Panels zu vermeiden.
Befestigungsschrauben
Schraubenlöcher zur
Ständeranbringung
Monitor
Die Abbildung des Monitors zeigt das Modell DT-R24L4D.

4
Stellen Sie die Position so ein, dass die Schraubenlöcher an
der Standfußbasis mit den Schraubenlöchern „C" und „E" an der
Bodenplatte übereinstimmen, ziehen Sie die beiden Standfußschrauben
auf einer Seite fest (vier Schrauben an beiden Seiten), und ziehen
Sie schließlich die vorübergehend installierten Schrauben fest, um die
Standfußbasis und die Bodenplatte zu befestigen.
Schraubenlöcher „C" und „E"
Bodenplatte
5
Verwenden Sie zur Befestigung des Monitors nicht weniger als
zwei handelsübliche Schrauben (nicht weniger als vier Schrauben
auf beiden Seiten) für die Schraubenlöcher (10 – φ8) an der
Standfußbasis. (Verwenden Sie Schrauben mit ausreichender
Haltekraft und Widerstand gegen die zu erwartenden Vibrationskräfte.)
ACHTUNG
Es ist sehr gefährlich, den Standfuß nicht mit den Schrauben
zu sichern, da dieses beim Umkippen oder Herunterfallen des
Monitors nicht nur zu Sachbeschädigung, sondern auch zu
Verletzungen oder einem elektrischen Schlag kommen kann.
Zum Anbringen des Ständers
Beim Anbringen des Ständers am Monitor setzen Sie die Führungen am Ständer
in die Führungslöcher am Monitor, so dass der Ständer richtig positioniert ist.
Dann befestigen Sie den Ständer fest mit den Befestigungsschrauben.
Ständerkörper
10 – φ8
Führungslöcher
Führungen
Ständerkörper
Die Abbildung des Monitors zeigt das Modell DT-R24L4D.
Monitor
Schraubenlöcher zur
Ständeranbringung
Standfußbasis
