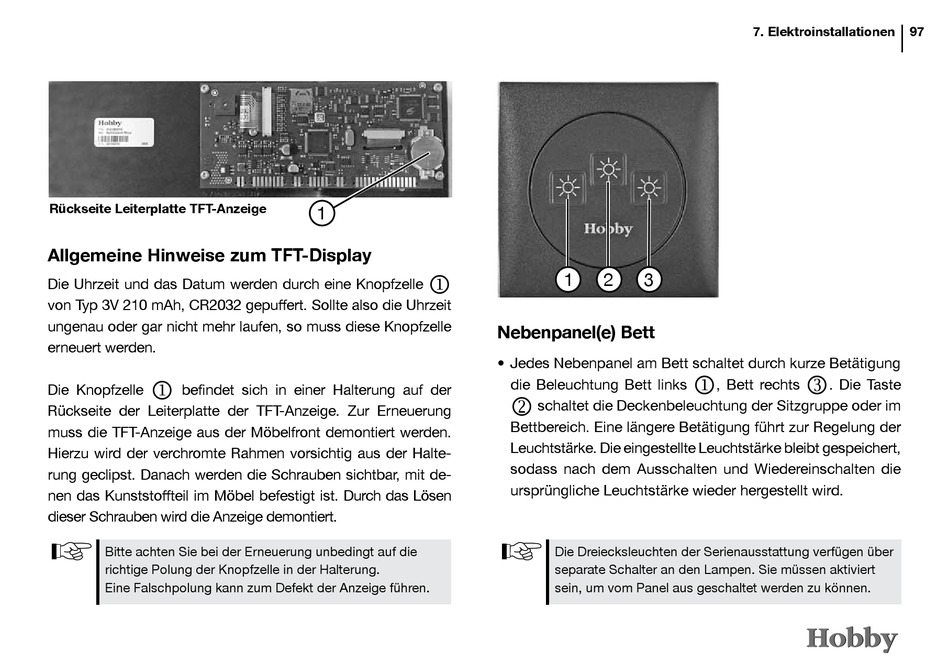

Rückseite Leiterplatte TFT-Anzeige

Allgemeine Hinweise zum TFT-Display

Die Uhrzeit und das Datum werden durch eine Knopfzelle
von Typ 3V 210 mAh, CR2032 gepuffert. Sollte also die Uhrzeit
ungenau oder gar nicht mehr laufen, so muss diese Knopfzelle
erneuert werden.
Die Knopfzelle j befindet sich in einer Halterung auf der
Rückseite der Leiterplatte der TFT-Anzeige. Zur Erneuerung
muss die TFT-Anzeige aus der Möbelfront demontiert werden.
Hierzu wird der verchromte Rahmen vorsichtig aus der Halte-
rung geclipst. Danach werden die Schrauben sichtbar, mit de-
nen das Kunststoffteil im Möbel befestigt ist. Durch das Lösen
dieser Schrauben wird die Anzeige demontiert.
Bitte achten Sie bei der Erneuerung unbedingt auf die
richtige Polung der Knopfzelle in der Halterung.
Eine Falschpolung kann zum Defekt der Anzeige führen.
1
j
1 2 3
Nebenpanel(e) Bett
• Jedes Nebenpanel am Bett schaltet durch kurze Betätigung
die Beleuchtung Bett links
schaltet die Deckenbeleuchtung der Sitzgruppe oder im
k
Bettbereich. Eine längere Betätigung führt zur Regelung der
Leuchtstärke. Die eingestellte Leuchtstärke bleibt gespeichert,
sodass nach dem Ausschalten und Wiedereinschalten die
ursprüngliche Leuchtstärke wieder hergestellt wird.
Die Dreiecksleuchten der Serienausstattung verfügen über
separate Schalter an den Lampen. Sie müssen aktiviert
sein, um vom Panel aus geschaltet werden zu können.
7. Elektroinstallationen
, Bett rechts . Die Taste
j l
97
