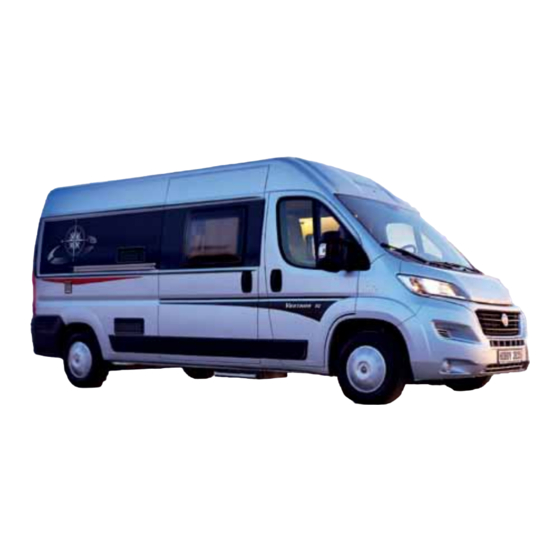

Hobby Vantana Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hobby Anleitungen
  4. Transporter
  5. Vantana
  6. Bedienungsanleitung

Hobby Vantana Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Vantana:
Inhaltsverzeichnis

Werbung

Quicklinks

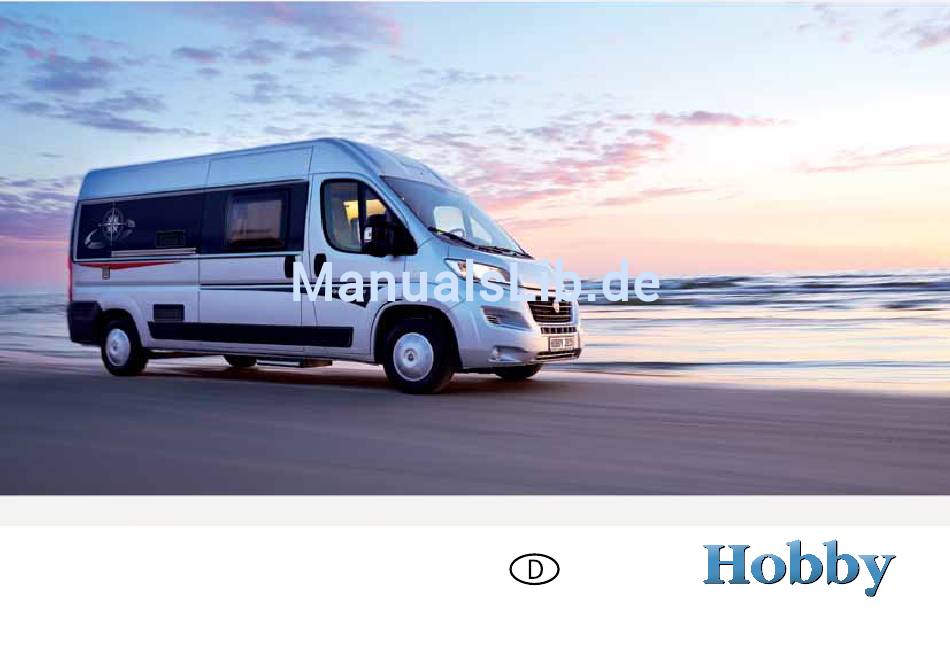

Kastenwagen Vantana
BEDIENUNGSHANDBUCH
Version 02/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hobby Vantana

Inhaltszusammenfassung für Hobby Vantana

  • Seite 1 Kastenwagen Vantana BEDIENUNGSHANDBUCH Version 02/2015...
  • Seite 2 Einleitung Liebe Motorcaravaner, wir beglückwünschen Sie zum Erwerb Ihres neuen HOBBY-Kastenwagens. Das in uns gesetzte Vertrauen ist Ansporn und Verpflichtung, unsere Fahrzeuge von Jahr zu Jahr durch neue Ideen, technische Innovationen und liebevolle Details noch besser zu machen. Mit kom- plett ausgestatteten und ausgereiften Modellen möchten wir Ihnen den perfekten Rahmen für...

  • Seite 3: Inhaltsverzeichnis

    00-1 Einleitung Kapitel 1: Einleitung Reifen ..............04-1 Allgemeines............01-1 Reifenfülldruck ............04-2 Kennzeichnungen in der Bedienungsanleitung ..01-2 Profiltiefe ..............04-3 Felgen ..............04-3 Kapitel 2: Sicherheit Reifenschnellreparaturset ........04-4 Allgemeines ............02-1 Radwechsel ............04-5 Brandschutz ............02-1 Kapitel 5: Aufbau Außen Ausrüstung .............
  • Seite 4 Einleitung 00-2 Sicherheitshinweise ..........07-1 12.2 Bremsen ..............12-2 Elemente der elektrischen Anlage ......07-1 12.3 Lüften ..............12-2 Stromversorgung ..........07-19 12.4 Pflege ..............12-3 Bordnetz ............... 07-28 12.5 Winterpause für den Kastenwagen ....... 12-8 Spezielle Beleuchtungen ........07-30 12.6 Winterbetrieb ............

  • Seite 5: Kapitel 1: Einleitung

    Geräteherstellern zu. Dadurch sichern Sie Ihren Garantieanspruch für alle Geräte. 1.1 Allgemeines HOBBY gewährt Ihnen über Ihren Vertragspartner eine Ihr HOBBY-Kastenwagen ist nach dem Stand der Technik und 5-Jahresgarantie auf Dichtigkeit des Kastenwagens gemäß den anerkannten sicherheitstechnischen Regeln gebaut. Trotz der Garantiebedingungen. Bei Fahrzeugübergabe erhalten Sie ein Garantieheft „5 Jahre Garantie auf Dichtigkeit“...

  • Seite 6: Kennzeichnungen In Der Bedienungsanleitung

    Einleitung 01-2 Handlungsanweisungen 1.2 Kennzeichnungen in der Bedienungsanleitung Handlungsanweisungen erfolgen ebenfalls stichpunktartig und beginnen mit einem runden Satzanfangszeichen „•”. Dieses Handbuch erklärt Ihnen den Kastenwagen auf folgende Weise: Hinweise Texte und Abbildungen Texte, die sich auf Abbildungen beziehen, stehen direkt bei Hinweise machen auf wichtige Details aufmerksam, die eine einwandfreie Funktion des Kastenwagens und der Zubehör- den Abbildungen.
  • Seite 7 01-3 Einleitung Sonderausstattungen Sie haben sich für einen Kastenwagen mit individueller Aus- stattung entschieden. Diese Bedienungsanleitung beschreibt alle Modelle und Aus- stattungen, die innerhalb des gleichen Programms angeboten werden. Somit können Ausstattungsvarianten enthalten sein, die Sie ggf. nicht gewählt haben. Unterschiede und damit alle Sonderausstattungen sind mit einem Stern „...
  • Seite 8 Einleitung 01-4...

  • Seite 9: Kapitel 2: Sicherheit

    Sicherheit 02-1 Kapitel 2: Sicherheit 2.2 Brandschutz Vorsichtsmaßnahmen gegen Feuer 2.1 Allgemeines • Kinder nicht alleine im Fahrzeug lassen. • Brennbare Materialien von allen Heiz – und Kochgeräten • Für die Einbaugeräte (Kühlschrank, Heizung, Kocher usw.) fernhalten. sowie für das Basisfahrzeug sind die jeweiligen Betriebs- • Veränderungen an der Elektroanlage, der Gasanlage oder anleitungen sowie Bedienungsanleitungen unbedingt zu be- den Einbaugeräten dürfen nur von autorisierten Fachwerk- achten.

  • Seite 10: Ausrüstung

    Sicherheit 02-2 2.3 Ausrüstung 2.3.1 Notfallausrüstung Damit Sie für einen Notfall vorbereitet sind, sollten Sie die drei Rettungsmittel stets mit sich führen und sich damit vertraut machen. Verbandkasten Der Verbandkasten sollte jederzeit griffbereit sein und einen 100 m festen Platz im Fahrzeug besitzen. Nach Entnahme von Teilen B e i f a h r e r s e i t e K 6 5 V A N T A N A 2 0 1 5 aus dem Verbandkasten sind diese unverzüglich zu ersetzen.

  • Seite 11: Bordwerkzeug

    02-3 Sicherheit 2.4 Vor der Fahrt 2.4.1 Was vor der ersten Fahrt zu beachten ist Zulassung Jedes Fahrzeug, das auf öffentlichen Straßen fährt, ist zulas- sungspflichtig. So auch Ihr neuer Kastenwagen. Die Zulassung beantragen Sie bei der örtlichen Kfz-Zulassungsstelle. Zur Zulassung müssen Sie vorlegen: - Zulassungsbescheinigung Teil II / CoC - Elektronische Versicherungsbestätigung / eVB-Nummer - Personalausweis oder Meldebescheinigung 2.3.2 Bordwerkzeug - Ggf. Zulassungsvollmacht - Ggf. Einzugsermächtigung für Kfz-Steuer In jedem Fahrzeug ist eine individuelle Grundausstattung an Bordwerkzeug und Zubehör vorhanden: Hauptuntersuchung Kastenwagen bis 3,5 Tonnen zulässigem Gesamtgewicht Der Werkzeugkasten...
  • Seite 12 Sicherheit 02-4 Bei jeder Hauptuntersuchung müssen Sie vorlegen: - Zulassungsbescheinigung Teil I - Gültige Gasprüfbescheinigung über die Gasinstallation. Die Erstbescheinigung erhalten Sie von Ihrem Händler. Die Hauptuntersuchung kann durch einen amtlich anerkannten Sachverständigen (TÜV, DEKRA, GTÜ, KÜS) durchgeführt werden. Veränderungen am Fahrzeug, die in den Geltungsbereich der StVZO fallen, sind genehmigungspflichtig! Bei weiteren Fragen oder Problemen ist Ihr autorisierter Hobby-Vertragshändler jederzeit für Sie da! • Bei der ersten Fahrt Radmuttern nach 50 km nach- ziehen. • Vor dem Befüllen mit Kraftstoff die gasbetriebenen Einbaugeräte abschalten.

  • Seite 13: Vor Jeder Fahrt

    Sicherheit 02-5 2.4.2 Vor jeder Fahrt Verkehrssicherheit • Vor Fahrtbeginn die Funktion der Signal- und Beleuchtungs- einrichtung (Batterietrennschalter einschalten), der Lenkung und der Bremsen prüfen. • Nach einer längeren Standzeit (ca. 10 Monate) die Brems- anlage und die Gasanlage von einer autorisierten Fachwerk- statt prüfen lassen. B e i f a h r e r s e i t e • Verdunkelungen der Front- und Seitenscheiben komplett K 6 5 V A N T A N A 2 0 1 5 öffnen und sichern.
  • Seite 14 Sicherheit 02-6 Heckstauraum Außen Beim Beladen des Heckbereiches auf die zulässigen Gehen Sie um das Fahrzeug herum und bereiten Sie es wie Achslasten und die technisch zulässige Gesamtmasse ach- folgt auf die Fahrt vor: ten. Zuladung gleichmäßig verteilen und sichern. Zu hohe Punktlasten beschädigen den Bodenbelag. Fahrzeug vorbereiten: • Alle Fenster des Wohnraums sowie Dachhauben schließen.
  • Seite 15 02-7 Sicherheit Innen Gasflaschen nur im vorgesehenen Gasflaschenkasten festverzurrt transportieren. Auch im Inneren des Kastenwagens müssen Sie einige Vorbe- reitungen treffen. Für ausreichende Belüftung sorgen. Eingebaute Zwangs- Innenraum vorbereiten: belüftungen (Dachhauben mit Zwangsbelüftung oder • Lose Gegenstände ordnen und in den Fächern verstauen. Pilzdachlüfter) niemals abdecken. Zwangsbelüftungen von Schnee und Laub freihalten - Erstickungsgefahr. • Schwere Sachen nach unten räumen. • Ggf. Kühlschrank auf 12 V-Betrieb umschalten. • Sämtliche Flüssigkeiten, auch im Kühlschrank, gegen Aus- Bringen Sie gut sichtbar im Wohnraum und im Fahrerhaus laufen sichern. einen Zettel mit allen wichtigen Maßen und Gewichten an. • Gasflaschen befestigen. • Tisch sichern und wenn möglich absenken. • Innenbeleuchtung ausschalten. • Türen (auch Kühlschranktür), Schubladen und Klappen fest verschließen. • Schwere und/oder voluminöse Gegenstände (z. B. TV, Radio) müssen vor Fahrtbeginn gesichert werden. • Verdunklungssystem für Fahrerhaus vollständig öffnen und arretieren.

  • Seite 16: Während Der Fahrt

    Sicherheit 02-8 • Kindersitze nur an Sitzplätzen mit werkseitig montierten Drei- punktgurten anbringen. • Die Drehsitze in Fahrtrichtung drehen und arretieren. Während der Fahrt dürfen die Sitze nicht gedreht werden. • Türverriegelung nicht öffnen! • Weitere Personen dürfen sich nicht im Fahrzeug aufhalten! Fahren B e i f a h r e r s e i t e K 6 5 V A N T A N A 2 0 1 5 Absolvieren Sie vor der ersten großen Fahrt eine Probefahrt, um sich mit dem Kastenwagen im Fahrbetrieb vertraut zu machen.

  • Seite 17: Kurvenfahren

    02-9 Sicherheit Bremsen • Lange, leicht abfallende Gefällestrecken können gefährlich werden. Die Geschwindigkeit von Anfang an so bemessen, Zum Bremsen gilt: dass notfalls noch beschleunigt werden kann, ohne andere • Längeren Bremsweg beachten, besonders bei Nässe. Verkehrsteilnehmer zu gefährden. • Bei Bergabfahrten keinen größeren Gang wählen als bei • Bergabfahrten grundsätzlich nicht schneller als Bergauffahrten.

  • Seite 18: Nach Der Fahrt

    Sicherheit 02-10 2.6 Nach der Fahrt Verbraucher umschalten Stellplatzauswahl Zum Umschalten der Verbraucher gilt: • Kühlschrank von 12 V auf Gas oder 230 V umschalten, da Zur Stellplatzauswahl gilt: sich die 12 V-Versorgung bei stehendem Motor nach kurzer • Möglichst waagerechten Stellplatz auswählen. Zeit automatisch abschaltet. • Stellplatz möglichst bei Tageslicht beurteilen. • Hauptabsperrventil an der Gasflasche und Gasabsperrventile der benötigten Verbraucher öffnen. Fahrzeugsicherung Wasseranlage Zur Fahrzeugsicherung gilt: • Gang einlegen. Stehendes Wasser im Frischwassertank oder in den Wasser- • Handbremse anziehen. leitungen wird nach kurzer Zeit ungenießbar. • Ggf. Unterlegkeile verwenden (kein Lieferumfang). Vor dem Füllen des Wassertankes unbedingt Restwasser vollständig entleeren.

  • Seite 19: Kapitel 3: Fahrwerk

    Schild an der Instrumententafel wiederholt. Zusätzlich ist die FIN sowohl auf dem Typenschild des Basisfahrzeuges als auch auf dem Hobby-Typenschild (im Motorraum vorne auf der Kühlerbrü- cke) angegeben. Bitte halten Sie die FIN für jede Anfrage oder bei jedem Besuch...

  • Seite 20: Beladung

    Fahrwerk 03-2 3.3 Beladung Wenn Sie nicht sicher sind, ob Sie das Fahrzeug überladen haben, sollten Sie es auf einer öffentlichen Waage wiegen. 3.3.1 Allgemeines Ein Überladen kann zum Ausfall oder sogar zum Platzen Für die Beladung gilt: der Reifen führen! Hierdurch besteht die Gefahr, dass das Fahrzeug außer •...

  • Seite 21: Massendefinition Kastenwagen

    1. Technisch zulässige Gesamtmasse (t.z.G.) a) Flüssiggasversorgung Die Angabe der technisch zulässigen Gesamtmasse erfolgt Anzahl der eingebauten Gasregler: nach Vorgabe des Hobby-Wohnwagenwerkes in Zusammen- Gewicht einer 11 kg Alu-Gasflasche: arbeit mit den Herstellern der vorherigen Baustufen (Fiat). 11 kg Gasfüllung: Diese Masse berücksichtigt die spezifischen Betriebsbe-...
  • Seite 22 Lebensmittel, Campingausrüstung, Spielzeug, Haustiere). − nicht zum serienmäßigen Ausstattungsumfang gehört, Die verbleibende Zuladung (5.) muss immer größer-gleich der − unter der Verantwortung von Hobby oder des Basisfahr- Mindest-Nutzlast (6.) sein; dies gilt es bei der Fahrzeugkonfigu- zeugherstellers montiert wurde, ration zu beachten.

  • Seite 23: Eingangsstufe

    03-5 Fahrwerk 3.4 Eingangsstufe Öffnen: • Schalter im Eingangsbereich drücken. Die Kastenwagen besitzen eine elektrisch ausfahrbare Ein- Die Eingangsstufe fährt automatisch aus. gangsstufe Schließen: • Schalter im Eingangsbereich drücken. Betreten Sie die Eingangsstufe erst dann, wenn sie voll- Die Eingangsstufe fährt automatisch ein. ständig ausgefahren ist! Der Schalter muss gedrückt bleiben, bis die Stufe vollstän- Achten Sie auf die verschiedenen Stufenhöhen und beim...

  • Seite 24: Anhängevorrichtung

    Fahrwerk 03-6 Zulässige Stützlast, Anhängelast, Zuggesamtgewicht und Hinterachslast des Kastenwagens beachten, insbesondere wenn der Heckbereich bei umgebautem Bett als Stauraum genutuzt wird. Die gleichzeitige Nutzung von Anhängevorrichtung und Hecklastenträger bzw. eBike-Träger ist nicht zulässig. Während des Rangierens zum An- und Abkuppeln dürfen sich keine Personen zwischen Fahrzeug und Anhänger aufhalten.

  • Seite 25: Anbauten

    Optional ist Ihr Kastenwagen mit einem automatisierten Getrie- Eintragung von Zubehör in die Zulassungsdokumente be (Fiat: Comfort-Matic) ausgerüstet, das über die Betriebswei- • Lassen Sie Ihre Anbauten von Ihrem HOBBY-Fachhändler sen MANUAL /Schaltbetrieb und AUTO verfügt. Da das Ein- und montieren.
  • Seite 26 03-8 Fahrwerk Diese drei Stellungen sind nicht fest, d.h. nach der Betätigung schaltet automatisch auf der Grundlage der Fahrzeuggeschwin- kehrt der Hebel in die Mittelstellung zurück. digkeit, der Motordrehzahl und der Gaspedalstellung. Nach jeder Betätigung des Wählhebels springt dieser Falls erforderlich schaltet das System nach Durchtreten des Gas- automatisch wieder in die Mittelposition zurück.
  • Seite 27 03-9 Fahrwerk Das Gaspedal darf nicht verwendet werden, um das Fahrzeug im Stand zu halten (z.B. am Berg). Es muss statt dessen das Bremspedal verwendet und erst beim Anfah- ren das Gaspedal betätigt werden. Wenn bei eingelegtem Rückwärtsgang (R) der erste Gang eingelegt werden soll, oder umgekehrt, darf der Schalt- befehl nur bei vollkommen stehendem Fahrzeug und betätigtem Bremspedal erfolgen.
  • Seite 28 03-10 Fahrwerk...

  • Seite 29: Kapitel 4: Räder Und Reifen

    Befestigungsmittel als die ursprünglich vorgesehenen. Danach • Nie mit überladenem Fahrzeug fahren. sind die Radschrauben bzw. -muttern regelmäßig auf festen Sitz zu überprüfen. An Ihrem HOBBY-Kastenwagen sind schlauchlose Reifen montiert. In diese Reifen dürfen auf gar keinen Fall Schläuche eingezogen werden! Anziehdrehmomente der Radmuttern bzw. -schrauben: Winterreifenpflicht in Deutschland! Felgengröße...

  • Seite 30: Reifenfülldruck

    Räder und Reifen 04-2 Schneeketten Nicht schneller als 50 km/h fahren. Auf schneefreien Straßen keine Schneeketten verwenden. Schneeketten können nur auf Reifen montiert werden, die genauso groß sind, wie die ursprünglich an ihrem Fahrzeug montierten Reifen. Schneeketten dürfen nur auf die vorderen Antriebsräder aufgezogen werden;...

  • Seite 31: Profiltiefe

    04-3 Räder und Reifen 4.5 Felgen Ein zu niedriger Druck führt zur Überhitzung des Reifens. Schwere Schäden im Reifen können die Folge sein. Verwenden Sie nur Felgen, die in den Zulassungsdokumenten angegeben sind. Falls Sie andere Felgen benutzen möchten, Den richtigen Reifenfülldruck entnehmen Sie der Tabelle im Kapitel „Technische Daten“...

  • Seite 32: Reifenschnellreparaturset

    Räder und Reifen 04-4 Das Reifenschnellreparaturset ist bei Außentemperaturen zwischen -20°C und + 50°C verwendbar. Die Handhabung des Reifenschnellreparatursets ist im FIAT-Handbuch beschrieben. Die Dichtflüssigkeit besitzt ein Haltbarkeitsdatum. Achten Sie daher auf das Ablaufdatum. Abgelaufene Dichtflüssig- keit gewährt keine einwandfreie Funktion. 4.6 Reifenschnellreparaturset Ihr Kastenwagen verfügt über kein Ersatzrad. Statt dessen liegt ein Reifenschnellreparaturset bei.

  • Seite 33: Radwechsel

    04-5 Räder und Reifen 4.7 Radwechsel • Radbefestigungsschrauben entfernen und Rad abnehmen. • Reserverad (nicht im Lieferumfang enthalten) auf Radnabe aufsetzen und ausrichten. Den Wagenheber nur an den dafür vorgesehenen Auf- • Radbefestigung einschrauben und über Kreuz leicht anziehen. nahmebohrungen ansetzen! Wird der Wagenheber an • Wagenheber ablassen und entfernen. anderen Stellen angesetzt, kann dies zu Schäden am • Radbefestigungsschrauben mit Radschlüssel gleichmäßig Fahrzeug oder sogar zu Unfällen durch Herunterfallen des anziehen.
  • Seite 34 Räder und Reifen 04-6...

  • Seite 35: Kapitel 5: Aufbau Außen

    05-1 Aufbau Außen Kapitel 5: Aufbau Außen 5.1 Belüftung und Entlüftung Für die Belüftung gilt: Die richtige Be- und Entlüftung des Kastenwagens ist Voraus- setzung für einen angenehmen Wohnkomfort. In Ihrem Kasten- wagen ist eine zugfreie Belüftung über dem Triebkopf integriert. Die Entlüftung erfolgt über die Dachluken und darf in der Wir- kungsweise nicht beeinträchtigt werden.
  • Seite 36 Aufbau Außen 05-2 Heizung Bei sehr hohen Außentemperaturen empfiehlt es sich, das Die Heizung wird von außen mit Verbrennungsluft versorgt Fahrzeug abzuschatten, um die Kühlleistung zu erhalten. . Gleichzeitig wird auch die Heizungsabluft nach außen geführt. Entfernen der Lüftungsgitter zu Wartungs- und Reparatur- zwecken: Bei blockierten Belüftungsöffnungen schaltet die Heizung ab.

  • Seite 37: Öffnen Und Schließen Von Türen Und Klappen

    Aufbau Außen 05-3 5.2 Öffnen und Schließen von Türen und Klappen Fahrzeugschlüssel Mit dem Kastenwagen werden folgende Schlüssel ausgeliefert: Zwei Schlüssel, passend für folgende Schlösser des Basisfahrzeuges: - Fahrer-/Beifahrertür - Schiebetür - Hecktüren - Tankdeckel - Eine Codekarte. Schiebetür außen Beachten Sie bitte hierzu die Bedienungsanleitung des Das Türschloss der Schiebetür ist an die Zentralverriege- Basisfahrzeugherstellers.
  • Seite 38 Aufbau Außen 05-4 Das Fenster in der Schiebetür muss vor dem Betätigen der Tür immer verschlossen sein. Vergewissern Sie sich, dass beim Betätigen der Tür keine Personen oder Tiere zu Schaden kommen können. Während der Fahrt muss die Schiebetür geschlossen und verriegelt sein.
  • Seite 39 05-5 Aufbau Außen Insektenschutzplissee Toilettenklappe • Das Insektenschutzplissee vorsichtig an der Führung ent- Öffnen lang öffnen und schließen. • Schloss mit Schlüssel entriegeln. • Beide Knöpfe ( ) drücken und Klappe öffnen. Beim Schließen der Schiebetür muss die Insektenschutz- tür im Vorwege geschlossen werden! Schließen •...

  • Seite 40: Außensteckdose

    Aufbau Außen 05-6 Gasaußenanschluss Außensteckdose Öffnen: Über die Gasaußensteckdose können Gasverbraucher wie z.B. Gasgrill oder Gaslampe außerhalb des Kasten- • Abdeckklappe unten anfassen und nach oben heraus- ziehen. wagens versorgt werden. Öffnen: Schließen: • Klappe an der Lasche anfassen und nach oben auf- •...

  • Seite 41: Wassereinfüllstutzen

    Aufbau Außen 05-7 Kraftstoffeinfüllstutzen Wassereinfüllstutzen Öffnen: Der schwarze Tankverschluss befindet sich auf der linken • Klappe an der Lasche anfassen und nach oben aufziehen. Fahrzeugseite hinter der Fahrertür im unteren Bereich der B- • Schloss mit Schlüssel entriegeln. Säule hinter einer Klappe. •...

  • Seite 42: Fahrradträger

    Aufbau Außen 05-8 5.3 Fahrradträger • Achten Sie darauf, dass vorhandene Beleuchtungseinrich- tungen weder ganz noch teilweise durch die Ladung ver- deckt werden. Das Fahrverhalten des Kastenwagens ändert sich mit einem beladenen Fahrradträger erheblich. Die Fahrgeschwindigkeit Die maximal zulässige Last des Fahrradträgers beträgt 35 kg. sollte diesen Umständen angepasst werden: Das einzelne Fahrrad darf maximal 30 kg schwer sein.

  • Seite 43: Markise

    Aufbau Außen 05-9 Ausfahren: • Haken der Kurbelstange in die Getriebeöse einhängen. • Kurbelstange mit einer Hand am oberen, mit der anderen Hand am unteren Drehgriff festhalten. Während des Bedien- vorganges die Kurbel leicht in Richtung Bedienperson ziehen und möglichst senkrecht zur Getriebeöse halten. •...
  • Seite 44 Aufbau Außen 05-10 Bitte beachten Sie auch die separate Bedienungsanleitung des Herstellers.

  • Seite 45: Kapitel 6: Aufbau Innen

    06-1 Aufbau Innen Kapitel 6: Aufbau Innen 6.1 Öffnen und Schließen von Türen und Klappen Stau- und Küchenhängeschränke, Küchenauszüge Öffnen: • Taster zum Entriegeln der Klappe drücken. • Am Griff ziehen, bis die Klappe/Schublade offen ist. Schließen: • Klappe/Schublade am Griff zudrücken, bis Klappe spürbar schließt und verriegelt. In den oberen Stauschränken ausschließlich leichte Gegenstände lagern.

  • Seite 46: Einfache Möbeltüren

    Aufbau Innen 06-2 Einfache Möbeltüren Türen mit Pushlock Öffnen: Öffnen: • Am Griff ziehen und Tür aufschwenken. • Pushlock drücken bis der Knopf herausspringt. • Vorsichtig am Griff ziehen und die Tür öffnen. Schließen: Schließen: • Klappe am Griff zudrücken, bis Klappe spürbar schließt. • Tür am Griff zuschieben. • Pushlock drücken bis der Knopf einrastet und die Tür Einfache Möbeltüren werden im geschlossenen Zustand ggf. durch einen Magneten gehalten, deshalb nur leichte gesichert ist. Gegenstände darin verstauen.
  • Seite 47 Aufbau Innen 06-3 Bild 2 Rolltüren Waschraumtür K60 T / K65 T Waschraum, Duschabtrennung Öffnen: • Den Drehknopf nach links drehen, bis der Mechanis- Öffnen: mus öffnet. Dann die Rolltür vorsichtig am Drehknopf • Tür am Griff/Steg anfassen und aufschieben. entlang der Führung aufschieben. Schließen: Schließen: • Tür am Griff/Steg anfassen und bis zum Anschlag zu- • Die Rolltür vorsichtig am Drehknopf zuschieben, bis schieben. ein Widerstand spürbar wird. Dann den Drehknopf nach links betätigen und die Rolltür bis zum Anschlag schlie- ßen. Die Rolltür muss anschließend arretiert sein. Im Fahrbetrieb müssen die Duschtüren mit dem Halteband (siehe Bild 2) gesichert werden.

  • Seite 48: Möbeltüren Mit Schließmechanismus

    Aufbau Innen 06-4 6.2 Fernsehhalter für Flachbildschirm Möbeltüren mit Schließmechanismus • Zum Entriegeln die Metallschiene nach links bewegen, Spiegelschränke Waschraum die Arretierung löst sich und der Fernsehhalter kann ausge- Öffnen: fahren werden. • Zum Einfahren den Halter in die Ausgangsposition schie- • Spiegelschranktür durch Drücken von hinten an der ben, bis die Verriegelung wieder arretiert. unteren Kante öffnen. 230 V Steckdosen sowie der Antennenanschluss für Fern- Schließen: seher bzw. Receiver befinden sich im Hängeschrank rechts • Spiegelschranktür in Ausgangsposition führen, bis diese neben dem Fernsehhalter. selbstständig und spürbar arretiert. TV-Halterung vor Fahrtbeginn arretieren.

  • Seite 49: Arbeitsplattenerweiterung Für Die Küche

    Aufbau Innen 06-5 6.4 Tische 6.3 Arbeitsplattenerweiterung für die Küche Einhängetisch • Bewegliches Teil mit einer Hand in die waagerechte Position bringen. Die untere Platte des Einhängetisches kann ausgeschwenkt • Mit der anderen Hand den Bügel um 90 ° unter das werden. Zum Bau des Notbettes in der Sitzgruppe, muss der bewegliche Teil klappen, sodass die Erweiterung abgestützt Einhängetisch abgesenkt oder entfernt werden. wird. Zurück sinngemäß in umgekehrter Reihenfolge, dabei darauf Tischplatte ausschwenken: achten, dass das bewegliche Teil an den Magneten anschließt.

  • Seite 50: Bettenumbau

    Aufbau Innen 06-6 6.5 Bettenumbau Notbett in der Sitzgruppe* Die Sitzgruppe kann zum Schlafen zu einem Notbett umge- baut werden. In Verbindung mit einer Milansitzbank ist ein Umbau der Sitzgruppe nicht vorgesehen. Tisch absenken/entfernen: • Die ausschwenkbare untere Tischplatte vollständig ein- klappen bis diese selbstständig arretiert. • Verriegelung runterdrücken. • Tischplatte vorne ca. 30° anheben. • Unteren Teil des Tischfußes nach unten herausziehen und entfernen.

  • Seite 51: Polsterumbau K60(T) Und K65(T)

    06-7 Aufbau Innen Polsterumbau K55 Polsterumbau K60(T) und K65(T) Umbau: Umbau: • Tisch komplett entfernen (siehe 6.4 Tische). • Tisch in der unteren Schiene einhaken (siehe 6.4 Tische). • Sitzbank zum Eingang hin auseinanderziehen (siehe 6.11 Sitze im Aufbau). • Sitzbank zum Eingang hin auseinanderziehen (siehe 6.11 Sitze im Aufbau). • Sitzpolster zum Eingang hin auseinanderziehen (siehe 6.11 Sitze im Aufbau).

  • Seite 52: Heckeinzelbetten

    Aufbau Innen 06-8 Heckeinzelbetten Bettenbau: • Die zwei Querbalken gleichmäßig zwischen den beiden Bettkästen verteilen, sodass die folgenden Latten- roste optimal abgestützt werden. • Anschließend die beiden Lattenroste auflegen. Dabei darauf achten, dass die abgeschrägten Bettseiten in Rich- tung Fahrzeugfront zeigen und die Polsterung am Rahmen zur Fahrzeugmitte.
  • Seite 53 Aufbau Innen 06-9 • Zuletzt die Matratzen links und rechts auflegen, dabei • Die Verbreiterungsplatte zwischen die beiden Latten- wieder auf die Schrägung achten. roste legen. Bei Bedarf das Zusatzpolster für die Bettverbreiterung An der Unterseite der Verbreiterungsplatte befindet sich zwischen die Matratzen klemmen, so entsteht eine große eine Leiste, welche als Sicherung gegen das Verrutschen in Richtung Fahrzeugfront an der Treppe anliegt. Liegefläche. Achten Sie bei der Benutzung der oberen Betten durch Kleinkinder auf die Gefahr des Herunterfallens!
  • Seite 54 Aufbau Innen 06-10 Heckquerbett Bettenbau: • Im ersten Schritt die beiden Lattenroste quer zum Fahr- zeug auf die Ablagen auflegen, sodass diese in Richtung Fahrzeugfront an die Stützwände anliegen. Dabei darauf achten, dass sich die gepolsterten Seiten des Rahmens an den Außenseiten des Bettes befinden.
  • Seite 55 Aufbau Innen 06-11 Aufstieg in das Heckquerbett: • Anschließend die drei Matratzen in Längsrichtung zum • Das Heckquerbett wird über die Aussparung in der Fahrzeug auflegen. Schottwand bestiegen. Dabei darauf achten, dass die Dabei die zwei Matratzen mit der Schrägung links und rechts an die Hecktüren platzieren. Schottwand auf beiden Seiten in den Führungen ver- ankert ist.

  • Seite 56: Bettumbau Zum Stauraum (Für Einzel- Und Querbetten)

    Aufbau Innen 06-12 Bettumbau zum Stauraum • Matratzen und Lattenroste mit den Sicherungsbändern (für Einzel- und Querbetten) verzurren. • Die Sicherungsbänder über die Aussparung in das Gegen- Das Bett kann an der Seitenwand befestigt werden, um im stück einschieben,bis diese ineinander verschließen. Heck zusätzlichen Stauraum zu gewinnen. Die Sicherungsbänder müssen beim Transport immer Bett befestigen fest verzurrt sein und dürfen nicht durchhängen. • Zuerst die Lattenroste auf die Ablagefläche an der Seiten- wand stellen. Dabei darauf Acht geben, dass die gepolsterte Wird die Transportsicherung gerade nicht benötigt, können Seite der Lattenroste nach unten zeigt. die Bänder komplett entfernt werden. Dazu die Enden • Anschließend die Matratzen dagegen stellen. der Sicherungsbänder aus den jeweiligen Aussparungen herausführen.

  • Seite 57: Duschwanneneinsatz

    Aufbau Innen 06-13 6.7 Fenster 6.6 Duschwanneneinsatz Ausstellfenster mit Raster-Ausstellern Zum Schutze der Duschwanne und zur angenehmen Überquerung dieser, verfügt die Duschwanne über einen Öffnen: herausnehmbaren Einsatz • Alle Riegel um 90° drehen. • Fenster am Riegel nach außen drücken, bis ein Klicken Zum Duschen muss der Einsatz aus der Duschwanne hörbar ist. Das Fenster bleibt automatisch in dieser Stel- herausgenommen werden. lung stehen. Es sind mehrere Stufen einstellbar. Schließen: • Fenster leicht anheben, damit der Aussteller ausrastet. • Fenster zuklappen.

  • Seite 58: Fensteraufsteller Stufenlos

    Aufbau Innen 06-14 • Alle Riegel in Ausgangsposition drehen, so dass diese hinter die Böckchen greifen und die Scheibe an die Dichtung ziehen. Fensteraufsteller stufenlos Öffnen: • Alle Riegel um 90° drehen. • Fenster mit der einen Hand am Riegel nach außen drücken, bis der gewünschte Öffnungswinkel erreicht ist. Dann mit der anderen Hand die Drehschraube anziehen, bis ein Widerstand spürbar ist und das Fenster seine Position hält. Schließen: • Drehschraube lockern, sodass das Fenster zugeklappt werden kann. • Alle Riegel in die Ausgangsposition drehen, sodass diese hinter die Böckchen greifen und die Scheibe an die Dichtung ziehen.

  • Seite 59: Sonnen- Und Insektenschutzrollo

    Aufbau Innen 06-15 Kombinieren • Sonnenschutzrollo langsam und gleichmäßig nach oben ziehen, dann das Insektenschutzrollo bis zur gewünschten Stufe herunter ziehen. Lassen Sie die Rollos bei Nichtgebrauch des Kasten- wagens geöffnet, um Folgeschäden zu vermeiden. Sonnen- und Insektenschutzrollo Sonnen- und Insektenschutzrollos sind im Fensterrahmen integriert und stufenlos verstellbar. Schließen: • Griff für Sonnenschutzrollo oder für das Insekten- schutzrollo langsam und gleichmäßig in die ge- wünschte Position bringen. Öffnen: • Rollo langsam und gleichmäßig am Griff nach oben bzw. unten schieben.

  • Seite 60: Verdunklungssystem Für Fahrerhaus

    Aufbau Innen 06-16 6.8 Verdunklungssystem für Fahrerhaus Frontsystem • Verriegelungen zusammendrücken, um Schließmecha- Das Schließen der Verdunklung ist nur im Stillstand des Fahr- nismus zu öffnen. zeugs und bei abgestelltem Motor erlaubt. Vor Fahrtantritt ist • Griffleisten in der Mitte gleichmäßig zusammenführen. das System komplett zusammenzufalten und zu verriegeln. Magnetverschluss verriegelt automatisch. Bei Nichtgebrauch des Kastenwagens ist das Verdunklungs- Seitensystem system zu öffnen, da dieses ansonsten durch Wärmeeinwir- • Verriegelungen zusammendrücken, um Schließmecha- kung und UV-Strahlung dauerhaft geschädigt wird. nismus zu öffnen. • Griffleiste gleichmäßig bis Anschlagleiste führen. Das Verdunklungssystem darf niemals während der Fahrt Magnetverschluss verriegelt automatisch. als Sonnenblende genutzt oder geschlossen werden.

  • Seite 61: Dachhauben

    06-17 Aufbau Innen 6.9 Dachhauben Sicherheitshinweise • Dachhauben bei starkem Wind/ Regen/ Hagelschlag etc. und bei Außentemperaturen unter - 20°C nicht öffnen! • Dachhauben bei Frost und Schnee nicht mit Gewalt öffnen, da Bruchgefahr der Scharniere und Öffnungs- mechanik besteht. • Vor dem Öffnen Schnee, Eis oder starke Verunreini- gungen entfernen. Zum Öffnen der Dachhaube unter Bäumen, in Garagen o.ä. den Raumbedarf beachten. • Nicht auf die Dachhaube treten. • Dachhauben vor Fahrtantritt schließen und verriegeln. Öffnen: Insektenrollo und Faltstoff öffnen (Ruhestellung). • Die Dachhaube kann entgegen der Fahrtrichtung hoch- • Bei starker Sonneneinstrahlung Verdunklung nur zu 3 / 4 gestellt werden. Verriegelungsknopf drücken und die schließen, da sonst ein Hitzestau droht. Dachhaube mit dem Einstellbügel in die gewünschte Positi- on bringen. Die Lüftungsöffnungen der Zwangsbelüftung müssen stets offen bleiben.

  • Seite 62: Insektenschutz- Und Verdunklungsplissees

    Aufbau Innen 06-18 Insektenschutz- und Verdunklungsplissees Beide Plisses können durch waagerechtes Verschieben stufen- los verstellt werden. 6.10 Sitze im Fahrerhaus Alle Kastenwagen verfügen über drehbare Fahrer- und Bei- fahrersitze, mit denen der Wohnraum um entsprechende Sitzmöglichkeiten erweitert werden kann. Die Bedienung entnehmen Sie bitte der Bedienungsanleitung des Basis- fahrzeugs. • Vor Fahrtbeginn alle drehbaren Sitze in Fahrtrichtung drehen und arretieren. • Die Sitze während der Fahrt in Fahrtrichtung arretiert lassen und nicht drehen. • Bei Fahrzeugstillstand: Beim Drehen des Fahrersitzes darauf achten, dass die Handbremse nicht versehent- lich gelöst wird.

  • Seite 63: Sitze Im Aufbau

    06-19 Aufbau Innen 6.11 Sitze im Aufbau Hebel zum Drehen befindet sich an der Innenkante der Sitze im Fahrerhaus. Polsterbefestigung Sitze drehen: • Armlehnen nach oben stellen. Die Sitzpolster werden durch eine Anti-Rutsch-Matte gehalten. • Sitz in Mittelstellung schieben. • Den Hebel zum Verdrehen des Sitzes betätigen. Der Sitz Achten Sie auf korrekten und festen Halt der Sitz- bzw. wird aus der Arretierung gelöst. Rückenpolster. • Gurtschloss nach unten drücken, um es nicht zu beschädigen. • Sitz in die gewünschte Position drehen.
  • Seite 64 Aufbau Innen 06-20 Verschiebbare Einzelsitze Sitzbank verbreitern Das Fahrzeug kann mit verschiebbaren Einzelsitzen an Stelle Die Sitzbank kann verbreitert werden, indem das bewegliche der Sitzbank ausgestattet werden. Teil mit samt dem Polster in Richtung Schiebetür vorsich- tig bis zum Anschlag ausgezogen wird.

  • Seite 65: Rückenlehne Verstellen

    Aufbau Innen 06-21 Für die Nutzung der Sitze während der Fahrt gelten • Die Gurtschlösser müssen außen neben den Sitzen folgende Auflagen: positioniert und nicht zwischen Rückenlehne und Sitz- • Beide Sitze sind in die hinterste Position zu schieben, fläche durchgeführt werden. so dass die Rückenlehnen am Gurtbock anliegen. • Die Laschen , an denen die Gurtenden vernäht sind, • Der innere Sitz muss vollständig eingeschoben sein, so müssen so ausgerichtet werden, dass die Gurtbänder dass dieser seitlich am äußeren Sitz anliegt. nach hinten und die Verschraubungen nach vorne zeigen (siehe Piktogramm mittig hinter den Sitzen). Rückenlehne verstellen • Hebel betätigen.

  • Seite 66: Sicherheitsgurte Im Aufbau

    Aufbau Innen 06-22 • Den oberen Gurtteil über die Schulter und diagonal über die Brust führen. • Den unteren Gurtteil am Becken anlegen. Abschnallen: • Taste am Gurtschloss drücken, damit die Schlosszunge entriegelt wird. • Vor der Fahrt anschnallen und während der Fahrt ange- schnallt bleiben. • Gurtbänder nicht beschädigen oder einklemmen. Beschädigte Sicherheitsgurte von einer Fachwerkstatt 6.12 Sicherheitsgurte im Aufbau auswechseln lassen. • Die Gurtbefestigungen, die Aufrollautomatik und die Gurtschlösser nicht verändern. Die Sitzgruppen sind mit Sicherheitsgurten ausgestattet. • Jeden Sicherheitsgurt nur für eine erwachsene Person verwenden. Gegenstände nicht zusammen mit Personen befestigen. Beachten Sie die jeweilige Sitzplatzübersicht ihres Fahr- • Sicherheitsgurte sind für Personen mit einer Körpergröße zeuges. Bestimmte Sitzplätze dürfen während der Fahrt unter 150 cm nicht ausreichend.

  • Seite 67: Übersicht Der Sitzplätze

    06-23 Aufbau Innen 6.13 Übersicht der Sitzplätze K55 Vantana K60 Vantana Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. K60 Milan Vantana K65 Milan Vantana Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Milan = verschiebbare Einzelsitze (siehe Seite 06-21)
  • Seite 68 Aufbau Innen 06-24 K65 Vantana Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig.

  • Seite 69: Kapitel 7: Elektroinstallationen

    07-1 Elektroinstallationen Kapitel 7: Elektroinstallationen 7.2 Elemente der elektrischen Anlage Ratschläge und Kontrollen 7.1 Sicherheitshinweise Wichtig Elektroinstallationen in den HOBBY-Kastenwagen sind nach • Eventuelle Änderungen an der elektrischen Anlage dürfen den geltenden Vorschriften und Normen ausgeführt. nur vom Fachmann durchgeführt werden. • Batterie abklemmen und 230 V-Netz abschalten, bevor man Wartungen ausführt. • Die Sicherheits- bzw. Gefahrenhinweise in Form von Hinweisschildern an elektrischen Bauteilen nicht entfernen.
  • Seite 70 07-2 Elektroinstallationen 230 V-Sicherungsautomat mit FI-Schalter • Bei längerer Nichtbenutzung der Aufbaubatterie (mehr als Der 230 V-Sicherungsautomat versorgt und schützt die 230V- 1-2 Monate) Batterietrennschalter öffnen. Trotz unterbro- Verbraucher. chenem Batterietrennschalter kann die Batterie durch das • Um die 230 V-Versorgung in der ganzen Anlage auszu- Ladegerät geladen werden. (Erhaltungsladung) schalten, den 230 V-Sicherungsautomat auf “0” (OFF) • Im Falle der Entfernung der Aufbaubatterie, den Pluspol stellen. isolieren (um Kurzschlüsse, beim Einschalten des Motors, zu vermeiden). Sicherungen Batterieladegerät • Tauschen Sie die defekte Sicherung nur aus, wenn die Ursache des Fehlers durch einen autorisierten Fachbetrieb • Das Ladegerät hat eine Leistung von 360 W. beseitigt wurde. • Es arbeitet nach der Ladetechnik IU • Die neue Sicherung muss den gleichen Amperewert wie die • Im Falle von Missbrauch geht die Garantie und die Herstel- Entnommene haben. lerhaftung verloren. • Die Belüftungsschlitze der FIAT-Sitzkonsolenverkleidung dürfen nicht zugestellt oder verschlossen werden. Es muss eine ausreichende Umlüftung gewährleistet sein. Tanksonden Die Sonde mit Stäben misst den Inhalt des Frisch- und Ab- wassertanks.

  • Seite 71: Control Panel

    07-3 Elektroinstallationen Controlpanel • Im Falle eines Stromausfalles wird gespeichert, ob der Haupt- schalter ein- oder ausgeschaltet war. Sobald die Stromver- sorgung wieder aktiviert ist, schaltet sich der Hauptschalter wieder ein. Verbraucher an Dauerstrom, mit Ausnahme der Heizung, sind dann wieder in Betrieb. Die Heizung zeigt in dem Fall eine Störung an. Der 12 V-Betrieb des Kühlschrankes erfolgt bei laufendem Motor des Fahrzeuges automatisch, ohne den Hauptschalter betätigen zu müssen. Der Wahlschalter des Kühlschrankes muss dazu auf 12 V-Betrieb stehen. Alle anderen 12 V -Ver- braucher müssen beim Betrieb aus der Aufbau-Batterie über Hauptschalterfunktion den Hauptschalter aktiviert werden. • Nach dem ersten Anschluss des Kastenwagens an das Wandleuchte 230V- Netz muss der Hauptschalter betätigt werden, um alle Deckenleuchte in der Sitzgruppe 12V-Verbraucher und die vom System geschalteten 230 V- Verbraucher ( z.B. Combi 6 E , Klimaanlage ) zu aktivieren. • Mit kurzer Betätigung der Taste wird die jeweilige Leuchte • Ist die Anlage in Betrieb, schaltet ein kurzes Drücken des ein- und ausgeschaltet. Eine längere Betätigung der Taste für Hauptschalters die Beleuchtung komplett aus. Alle 12 V - die Deckenleuchte führt zur Regelung der Leuchtstärke. Die Dauerversorger (z.B. Wasserversorgung, Kühlschranksteue- eingestellte Leuchtstärke bleibt gespeichert, sodass nach rung, Heizungsgebläse) bleiben aktiviert. Das System spei- dem Ausschalten und Wiedereinschalten die ursprüngliche chert die zuvor eingeschalteten Geräte, welche durch ein Leuchtstärke wieder hergestellt wird. Wird die Spannungs- erneutes Drücken des Hauptschalters wieder aktiviert werden versorgung des Systems unterbrochen, leuchtet die Decken- können. Hierbei wird auch der Dimmzustand der regelbaren...
  • Seite 72 Elektroinstallationen 07-4 Die Deckenleuchte kann auch direkt an der Lampe betätigt Die Funktion ist nur bei der Ausstattung des Fahrzeugs mit werden. Zur Bedienung über das Panel muss die Lampe dem Lichtpaket vorhanden. aktiv sein. Arbeitsplattenbeleuchtung Taste Memory • Mit kurzer Betätigung der Taste wird die Arbeitsplattenbe- • Mit dieser Taste können Beleuchtungszustände abgespeichert leuchtung in der Küche ein- und ausgeschaltet. und wiederabgerufen werden. Eine kurze Betätigung dieser Taste ruft den zuletzt gespeicherten Zustand aller schaltbaren Lichtstimmung 1 12 V-Leuchten wieder ab. Das Speichern eines Beleuchtungs- zustandes erfolgt über eine längere Betätigung dieser Taste. • 1: Schaltet sämtliche indirekte Beleuchtungen in den Die Zustände der 230 V-Verbraucher (z.B. Warmluftheizung) Hängeschränken. werden mit dieser Taste nicht abgespeichert. T-Modelle: Schaltet nur indirekte Beleuchtung der Hänge- schränke im Bugbereich. Eingangsleuchte (Vorzeltleuchte) • Mit der Betätigung dieser Taste wird die Eingangsleuchte ein- Ladezustand Batterie und ausgeschaltet. Ein Einschalten dieser Leuchte ist nicht möglich, wenn der Motor läuft. Beim Einschalten des Motors • Mit kurzer Betätigung der Taste gelangen Sie in die Anzeige geht die Leuchte automatisch aus.

  • Seite 73: Lcd-Display

    07-5 Elektroinstallationen Radioschalter • Mit kurzer Betätigung der Taste wird das Radio ein- bzw. ausgeschaltet. Füllstandanzeige • Mit kurzer Betätigung der Taste werden die Füllstände des Frischwasser- und Abwassertanks in einer Grafik angezeigt. LCD-Display Alle Fahrzeuge sind mit einem Messe-Beleuchtungspro- Grundmenü gramm ausgestattet. Dieses Programm läuft nur bei Netzan- Wird für eine Zeit von ca. 30 Sekunden keine Navigations- schluss und wird bei vorheriger Aktivierung nach einem Reset taste betätigt, erscheint das Grundmenü. Dieses Menü ist gespeichert. Es schalten sich alle Leuchten ein. Wird nun eine Taste gedrückt, schaltet sich die entsprechende Leuchte ein. nicht beleuchtet. In diesem Menü werden die Uhrzeit, das Nach ca. 1 Minute schalten sich alle anderen Leuchten wieder Datum und die Weckfunktion eingestellt. dazu, solange keine weitere Taste betätigt wird. Hauptanzeige Einschalten: Wandleuchte, Deckenleuchte, Küchenleuchte Drehschalter. länger drücken. Durch Drehen erfolgt die Auswahl der Menüs. Durch Ausschalten: Wandleuchte, Deckenleuchte, Lichtstimmung 1 Drücken gelangen Sie in die Untermenüs, um Änderungen länger drücken. vorzunehmen. Digitale Uhr In diesem Feld wird die aktuelle Uhrzeit angezeigt.
  • Seite 74 07-6 Elektroinstallationen Datumsanzeige In diesem Feld wird das aktuelle Datum angezeigt. Wecker Mit diesem Symbol wird der Wecker eingeschaltet. Das Beispiel zeigt die ausgeschaltete Weckfunktion. Bei Akti- vierung dieser Funktion fehlt der Strich durch das Symbol. Ladezustand Aufbaubatterie Ist der Pfeil der Batterie zugewandt, wird diese geladen. Ist der Pfeil der Batterie abgewandt, wird sie entladen. Hauptschalter Das Symbol Hauptschalter wird immer dann angezeigt, wenn der 12 V-Hauptschalter des Systems eingeschaltet ist. Tankanzeige Netzanschluss • Nach einmaligem Drehen nach rechts oder links erscheint Wenn der Kastenwagen mit dem 230 V-Netz verbunden das Menü zur Darstellung des Füllstandes des Abwasser- ist, wird dieses Symbol angezeigt. sowie des Frischwassertanks. Generator/Motor läuft Ist der Motor des Kastenwagens gestartet, wird hier ein Um einen aussagekräftigen Füllstatus zu erhalten, richten Symbol eingeblendet. Sie das Fahrzeug waagerecht aus. Klimaanlage Das Symbol Klimaanlage erscheint nur, wenn der Kasten- wagen mit einer CI-Bus fähigen Klimaanlage ausgestattet ist und sich diese in Betrieb befindet. In einem Untermenü können die Grundfunktionen der Klimaanlage mit dem Drehregler und Taster gesteuert und verschiedene Be- triebszustände angezeigt werden.
  • Seite 75 07-7 Elektroinstallationen Temperatur 12 V Außentemperatur • Verfügt Ihr Fahrzeug über einen 12 V-Anschluss, erscheint • Nach erneutem Drehen nach rechts wird das Menü zur diese Temperaturanzeige. Innentemperatur (oben) und Darstellung der Außentemperatur angezeigt. Der Außen- Außentemperatur (unten). temperatursensor befindet sich unter dem Fahrzeug in der • Die Anzeige erfolgt in Schritten von 0.5° C. Nähe der Einstiegsstufe.
  • Seite 76 Elektroinstallationen 07-8 Innentemperatur Temperatur Kalibrierung • Nach erneutem Drehen nach rechts wird das Menü zur Es ist möglich, die angezeigte Innen- und Außentemperatur zu Darstellung der Innentemperatur angezeigt. kalibrieren, da Temperatureinflüsse an den Fühlern zu einer Ab- weichung zwischen angezeigter und tatsächlicher Temperatur führen können. • Zum Kalibrieren der angezeigten Temperaturen bitte auf die Temperaturanzeige wechseln. Hierbei ist es egal ob die Innen- oder Außentemperatur angezeigt wird. • Den Dreh-Wahlschalter einige Sekunden gedrückt halten. Das System wechselt jetzt automatisch in den Kalibriermodus.

  • Seite 77: Batterie-Ladefunktion

    07-9 Elektroinstallationen • Durch Drehen des Wahlschalter auf den gewünschten Be- reich (innen oder außen) wechseln. Durch kurzes Drücken des Schalters den Bereich auswählen. • Jetzt können Sie die angezeigte Temperatur um bis zu +/-7°C in 1°C Schritten erhöhen oder senken. Wenn der ge- wünschte Wert eingestellt ist, den Menüpunkt durch kurzes Drücken des Wahlschalters verlassen. • Das Justiermenü verlassen sie durch das Return Symbol, dass Sie mit dem Wahlschalter auswählen können. Jetzt wird in der Temperaturanzeige der geänderte Wert ange- zeigt. Batterieladung Nach dem Einstellen des Types und der Kapazität der Batterie sowie einer kurzen Einmesszeit überwacht der Batteriesensor ständig den Zustand der Batterien (Starter-/Aufbaubatterie). Der Intelligente Batteriesensor wird direkt am Minuspol der Aufbaubatterie angeschlossen. Batterie-Ladefunktion 230 V-Spannung liegt an und das Ladegerät ist sensorge- steuert aktiv. In diesem Menü kann der Lüfter an- und ausgeschaltet wer- den, die Abbildung zeigt den angeschalteten Lüfter.
  • Seite 78 Elektroinstallationen 07-10 Aufbaubatterie Starterbatterie Einstellung des Batterietyps Diese Menüs zeigen Typ und Kapazität der Batterie sind ab Werk eingestellt, bei - die Ladespannung (U) Wechsel des Batterietypes müssen diese Einstellungen geän- - den Ladestrom (I) dert werden. - die Restlaufzeit in Abhängigkeit von der Kapazität und dem aktuell fließenden Strom Um in dieses Menü zu gelangen, muss der Drehknopf im - sowie den Ladezustand der Batterien ( bzw. ) an. Menü "Ladung der Batterie" ca. 2 Sek. gedrückt werden.
  • Seite 79 07-11 Elektroinstallationen Klimaanlage Warmluftheizung Durch Drehen des Drehschalters gelangen Sie in das Folgende Funktionen der Klimaanlage können über die Bedieneinheit eingestellt werden: Heizungsmenü. Hier können die Warmwassertemperatur - On/Off - An/Aus sowie die gewünschte Innentemperatur eingestellt werden (siehe auch Kapitel 10.2). - Cool Mode: Kühlung und Ventilation Cool Low / Cool / Cool High - Fan Mode: Nur Ventilation Fan Low / Fan High - Dry: Heizfunktion Die vorgenannten Funktionen stehen nur bei CI-Bus- fähigen Klimaanlagen zur Verfügung.
  • Seite 80 07-12 Elektroinstallationen Einstellen von Uhr-, Weckzeit und Datum • Nach längerem Drücken (ca. 2 Sekunden) des Drehknopfes gelangt man in das Menü, in dem die aktuelle Uhrzeit, das aktuelle Datum, die Weckzeit und die Aktivierung oder Deaktivierung der Weckfunktion eingestellt werden können. • Innerhalb des Menüs bewegt man sich durch Drehen nach links oder rechts zu den verschiedenen Einstellwerten.
  • Seite 81 07-13 Elektroinstallationen WLAN-Modul Das Hobby CI-BUS-Bordmanagement kann bis zu 15 Geräte miteinander vernetzten, um diese über ein zentrales Panel bedienen zu können und deren Funktionen über ein Display anzuzeigen. (Standard). Durch Drehen des Drehgebers gelangt man in das WLAN-Menü. Die Versorgung kann über die Batterie und/oder über 230 V An ein WLAN-Modul gekoppelt, lassen sich alle Funktionen Netzsanschluss erfolgen. Das WLAN ist bereit sobald die Anzei- des LCD-Bedienpanels drahtlos über Smartphone, Tablet ge „WLAN: On“ nach dem Einschalten erfolgt. oder Notebook steuern. Bei eingeschaltetem Hauptschalter am Bedienpanel und richtigem Anschluss aller Verbindungen wird ein WLAN-Netz aufgebaut, das an allen WLAN-fähigen Geräten erkannt wird. Am WLAN-Modul befindet sich auch die SD-Karte, auf welcher die Geräteupdates vorgenommen werden. Diese SD-Karte kann nicht im Windows-Datei-Format beschrie- ben werden.
  • Seite 82 Elektroinstallationen 07-14 Drückt man nun den Taster des Drehgebers, gelangt man in Wählt man nun das Netzwerk aus, gibt das Passwort ein und das Untermenü, in dem die Verbindungsdaten für das WLAN- bestätigt die „Schaltfläche verbinden“, kann im Internetbrowser Netzwerk angezeigt werden. (Das obenstehende Menü zeigt die Seite http://192.168.0.1 aufgerufen werden. nur beispielhafte Daten.) Durch weiteres Drehen/Bestätigen des Drehgebers am Be- Das WLAN-fähige Gerät muss mit dem Netzwerk verbunden dienpanel gelangt man an die Daten des Webservers, diese und das Passwort bestätigt werden. Dazu geht man in die sind notwendig um die Daten im Webbrowser zu öffnen. Einstellungen „WLAN“ und wählt dort das Netzwerk „mein hobby 1“ (in diesem Beispiel) aus. Wird dies nicht gleich an- gezeigt, muss zuerst die Funktion suchen/scannen verwendet werden.
  • Seite 83 07-15 Elektroinstallationen Nach Eingabe der richtigen Zugangsdaten des Webservers, Hier können der Name des Netzwerkes sowie das Passwort wird die Seite zur Bedienung der Geräte und Schaltung der geändert werden. Dies gilt auch für die Web Interface Settings. Beleuchtung angezeigt: Die UMTS und NOIP Settings werden derzeit noch nicht unter- stützt und sind nur für zukünftige Anwendungen integriert. Auf der Seite 192.168.0.1/cfg.php können im Browser Ein- stellungen abgerufen bzw. geändert werden: Mit dem Button „Get“ werden jeweils die aktuellen Werte abgerufen. Nach einer Änderung müssen die geänderten Werte unbedingt mit dem Button „Set“ gespeichert werden. Die Änderungen werden nach einer Zeit von ca. 2 Minuten wirksam.

  • Seite 84: Allgemeine Hinweise Zum Lcd-Display

    Elektroinstallationen 07-16 Zurzeit wird der Betrieb über einen Surfstick noch nicht unterstützt. Bitte schalten Sie den WLAN Betrieb unbedingt über das WLAN Menu im LCD-Display aus und ein. Nach dem Ausschalten erfolgt für eine Zeit von ca. 60 Sekunden die Anzeige „WLAN shutdown“. Erscheint die Anzeige „WLAN: Off“ kann die gesamte Spannungsversorgung des Fahrzeugs abgeschaltet werden. Allgemeine Hinweise zum LCD-Display Wird die Stromversorgung des Kastenwagens getrennt Die Uhrzeit und das Datum werden durch eine Knopfzelle von (vom Netz oder der Batterie), ohne dass das WLAN ord- Typ 3V 210 mAh, CR2032 gepuffert. Sollte also die Uhrzeit nungsgemäß heruntergefahren wurde, kann es zu Beschä- ungenau oder gar nicht mehr laufen, so muss diese Knopfzelle digungen der SD-Karte kommen. erneuert werden. Die Knopfzelle befindet sich in einer Halterung auf der Rück- seite der Leiterplatte der LCD Anzeige. Zur Erneuerung muss die LCD Anzeige aus der Möbelfront demontiert wer- den. Hierzu wird der verchromte Rahmen vorsichtig aus der Halterung geclipst. Danach werden die Schrauben sichtbar, mit denen das Kunststoffteil im Möbel befestigt ist. Durch das Lösen dieser Schrauben wird die Anzeige demontiert. Bitte achten Sie bei der Erneuerung unbedingt auf die richtige Polung der Knopfzelle in der Halterung. Eine Falschpolung kann zum Defekt der Anzeige führen.
  • Seite 85 07-17 Elektroinstallationen Nebenpanel Waschraum (nur T-Modelle) Nebenpanel(e) Bett • Mit kurzer Betätigung der Taste wird die Beleuchtung im • Das Nebenpanel am Bett schaltet durch kurze Betätigung Waschraum eingeschaltet. die Beleuchtung Bett links und Bett rechts . Die Taste schaltet die Deckenbeleuchtung der Sitzgruppe. Eine längere Betätigung führt zur Regelung der Leuchtstärke. Die eingestellte Leuchtstärke bleibt gespeichert, sodass nach dem Ausschalten und Wiedereinschalten die ursprüngliche Leucht- stärke wieder hergestellt wird. Die Dreiecksleuchten der Serienausstattung verfügen über separate Schalter an den Lampen. Sie müssen aktiviert sein, um vom Panel aus geschaltet werden zu können.

  • Seite 86: Nebenpanele Eingang

    Elektroinstallationen 07-18 Nebenpanele Eingang Nebenpanel Küche • Mit kurzer Betätigung der linken Taste wird die Badbeleuch- Die Funktionen dieser Nebenpanele bestehen auch, wenn tung geschaltet. das LCD-Panel ausgeschaltet ist. Das Nebenpanel steuert die • Bei T-Modellen wird über die linke Taste die indirekte Be- elektrische Trittstufe. leuchtung der Hängeschränke im Heck geschaltet. • Mit kurzer Betätigung der rechten Taste wird die Arbeitsflä- • Während der Betätigung der Taste wird die Stufe aus- chenbeleuchtung in der Küche geschaltet. gefahren und mit Betätigung der Taste wieder einge- fahren. • Mit kurzer Betätigung der Taste wird die Eingangsleuch- te/Vorzeltleuchte eingeschaltet (nicht bei laufendem Motor und nur bei Ausstattung mit Lichtpaket). • Mit kurzer Betätigung der Taste wird die Deckenbeleuch- tung eingeschaltet (sofern diese über den Schalter an der Lampe aktiviert ist).

  • Seite 87: Stromversorgung

    07-19 Elektroinstallationen 7.3 Stromversorgung Der Einbauort für die Zentralelektrik ist bei allen Fahrzeugen unter dem Beifahrersitz. Der Kastenwagen kann über folgende Anschlüsse mit Strom versorgt werden: - 230 V-Netzanschluss 50 Hz. - Über die Aufbaubatterie Alle 12 V-Verbraucher wie Beleuchtung, Wasserversorgung usw. stehen zur Verfügung. Versorgung über Netzanschluss Der Anschluss des Kastenwagens an das 230V-Netz erfolgt über den CEE-Einspeisestecker in der Seitenwand. CEE-Einspeisestecker anschließen: • Sicherungsautomat S.07-20 durch Herunterdrücken der Schaltwippe S.07-20 ausschalten. • Abdeckklappe der Außensteckdose nach oben klappen (siehe 05-6). • Anschlussleitung komplett abwickeln. • Deckel des CEE-Anschlusssteckers 90° nach oben öffnen. • Stecker aufsetzen, bis dieser einrastet.

  • Seite 88: Absicherung Der 230 V-Anlage

    Elektroinstallationen 07-20 Verbindung lösen: • Sicherungsautomat durch Herunterdrücken der Schalt- wippe ausschalten. • CEE-Stecker abziehen. • Abdeckklappe S.07-19 der Außensteckdose nach unten drücken bis diese einrastet. Nur Stecker und Kabel nach CEE-Norm verwenden. Absicherung der 230 V-Anlage Die Absicherung der 230 V-Anlage erfolgt mit einem zweipo- ligen 13 A-Sicherungsautomat , der sich in der Sitztruhe der Sitzgruppe, zugänglich über das seitliche Fach, befindet.
  • Seite 89 07-21 Elektroinstallationen Für den Netzanschluss gilt: • Der Anschluss des Kastenwagens an das 230 V-Netz darf nur mit einer max. 25 m langen Anschlussleitung 3 x 2,5 mit CEE-Stecker und Kupplung erfolgen. • Nach dem Einstecken des Netzanschlusses werden Auf- bau- und Fahrzeugbatterie automatisch durch das Ladege- rät im Kastenwagen aufgeladen (auch, wenn das Control- panel nicht eingeschaltet ist). Bei Netzbetrieb über eine Kabeltrommel muss diese ganz ausgerollt sein, da es durch Induktion zu einer Erwärmung kommen kann - bis hin zum Kabelbrand. FI-Schutzschalter (Sofern kein Überhitzungsschutz vorhanden ist) Ihr Fahrzeug ist serienmäßig mit einem FI-Schutzschalter zur • Das 230 V-Netz im Kastenwagen ist für eine Gesamtleistungs- Unterbrechung eines Stromkreises bei einem möglichen Fehler- aufnahme von 3000 W ausgelegt. Beim Anschluss von zu- strom ausgestattet. Bei einer auftretenden Störung unterbricht sätzlichen Verbrauchern, wie Wasserkocher usw., ist darauf zu der FI-Schutzschalter den gesamten 230V-Stromkreis. achten, dass unter Berücksichtigung der in Betrieb befind- lichen Verbraucher, wie Kühlschrank, Heizung usw., dieser Leistungswert nicht überschritten werden darf. Am FI-Schutzschalter dürfen keine Reparaturen vorge- nommen werden. Ein FI-Schutzschalter garantiert keinen Schutz gegen- über den Gefahren eines elektrischen Schlags. Er schützt nicht vor dem möglichen Entstehen eines Stromunfalls.
  • Seite 90 Elektroinstallationen 07-22 Geräte, bei denen der Schutzschalter während des Betriebes aus- Die Auslösezeit des FI-Schalters mit einem 30 mA Fehler- löst, weisen einen Defekt auf und müssen von einem Fachmann strom beträgt kleiner 0,1 s. für Elektrotechnik kontrolliert bzw. repariert werden. Nach Inbetriebnahme der elektrischen Anlage muss die Funkti- on des FI-Schutzschalters überprüft werden. Der an Spannung Mehrfaches Einschalten ist sinnlos. Der Sicherungsauto- liegende und eingeschaltete Schalter - Stellung auf I-ON - mat löst auch dann aus, wenn die Schalterwippe festge- muss beim Betätigen des Testknopfes auslösen. halten wird. Die Schalterwippe S.07-20 schnellt nach unten und muss nach erfolgreicher Prüfung wieder nach oben in die "Ein-Stel- lung" geschaltet werden. Diese Prüfung sollte mindestens einmal im Monat durchgeführt werden, um im Fehlerfall eine einwandfreie Funktion des FI- Schutzschalters zu gewährleisten. Alle netzbetriebenen Geräte verlieren beim Auslösen des FI-Schutzschalters (auch beim Test) die Programmierungen und werden auf die Werkseinstellung zurückgesetzt. Hat der Sicherungsautomat (ausserhalb der Testfunktion) aus- gelöst, muss kurze Zeit mit dem Wiedereinschalten gewartet werden. - bleibt der Sicherungsautomat eingeschaltet, lag nur eine Über- lastung vor. - löst der Sicherungsautomat erneut und schlagartig wieder aus, liegt ein Kurz- oder Erdschluss vor.

  • Seite 91: Betrieb Über Aufbaubatterie

    07-23 Elektroinstallationen • Es dürfen nur Akkumulatoren mit gebundenen Elektro- lyten (Gel- oder AGM-Batterien) an vom Werk vorgege- benen Positionen eingebaut werden. • Die installierte AGM-Batterie darf nicht geöffnet werden. • Beim Wechseln der Aufbaubatterie nur Batterien der selben Bauart und Kapazität verwenden. • Vor dem Ab- bzw. Anklemmen der Aufbaubatterie sind alle Verbraucher auszuschalten. • Vor dem Austausch der Sicherungen muss das Ladege- rät spannungsfrei geschaltet werden. • Vor dem Ersatz einer defekten Sicherung ist die Ursache für das Auslösen zu beseitigen. • Die Sicherungen dürfen nur gegen Sicherungen mit gleichem Absicherungswert ersetzt werden. Betrieb über Aufbaubatterie • Unzureichende Belüftung des Ladereglers führt zur Reduzierung des Ladestromes. Position Aufbaubatterie 92 Ah/95 Ah AGM • Die Gehäuseoberfläche des Ladegerätes kann im Be- (modellabhängig) trieb heiß werden. Die Aufbaubatterie ist in der Beifahrersitzkonsole auf einer Batteriegrundhalteplatte durch eine Fußbefestigung montiert. Zur Nachrüstung oder zum Wechseln der Batterien, muss der Beifahrersitz inklusive des Drehkranzes ausgebaut werden. Der Batterie-Sensor ist mit 10 A abgesichert.
  • Seite 92 Elektroinstallationen 07-24 Das Ladegerät ist direkt an die Aufbaubatterie angeschlos- sen, so dass auch bei geöffnetem Batterietrennschalter die Aufbau- und Starterbatterie geladen werden kann. Um die Batterien auch im Ruhebetrieb im aufgeladenen Zu- stand zu halten, ist es zwingend notwendig das Fahrzeug alle 6 Wochen an einen 230 V-Netzanschluss anzuschließen. Die Ladezeit sollte mindestens 24 Stunden betragen. Während der Nutzung des Kastenwagens und während der Fahrt muss der Batterietrennschalter an sein. Die elektrische Eingangsstufe fährt bei geöffnetem Trenn- Position Batterietrennschalter schalter nicht automatisch ein. Der Batterietrennschalter befindet sich direkt am Beifahrersitz. Wenn der Batterietrennschalter über eine längere Zeit geöffnet ist, können die persönlichen Radio- und/oder Zum Schutz der Aufbaubatterie gegen Tiefentladung bei Nicht- Navigationsgeräteeinstellungen verloren gehen. Diese Ein- benutzung des Fahrzeuges ist diese mit einem Trennschalter stellungen müssen dann erneut vorgenommen werden. versehen. Bei Öffnen des Schalters wird die Aufbaubatterie vollständig vom 12 V-Netz getrennt. Position "Off" = Trennung vom 12 V-Netz.

  • Seite 93: Betrieb Und Laden Der Aufbaubatterie

    07-25 Elektroinstallationen Betrieb und Laden der Aufbaubatterie • Die Aufbaubatterie vor jeder Reise, direkt nach jeder Reise und vor jeder vorübergehenden Stilllegung min- Wenn der Kastenwagen nicht an die 230 V-Versorgung destens 10 h laden. • Auf Reisen jede Gelegenheit zum Laden der Batterie angeschlossen ist, versorgt die Aufbaubatterie das Bordnetz nutzen. mit 12 V-Gleichspannung. Da die Batterie nur eine begrenzte • Nach einer gewissen Nutzungsdauer und niedrigen Kapazität hat, sollten die elektrischen Verbraucher nicht über Temperaturen verliert die Batterie an Kapazität. einen längeren Zeitraum ohne Batterieladung oder 230 V- • Bei einer Unterschreitung der Restlaufzeit von 1 h im Netzanschluss betrieben werden. Entladebetrieb erfolgt eine akustische Warnung. • Bei der Alterung der Batterie auf Werte unterhalb von 50 % der Nennkapazität erfolgt eine Warnung. Die Ladung der Aufbaubatterie erfolgt über folgende Strom- • Die Ladung der Batterie erfolgt nur, wenn diese eine quellen: Mindestspannung von 8 V aufweist. • Bei längeren Standzeiten des Fahrzeuges ohne Nut- - über den Generator bei laufendem Motor. zung sollte die Batterie durch Öffnen des Batterietrenn- - über das Ladegerät CA 360. schalters abgeklemmt werden, nachdem sie optimal (nur über 230 V-Netz-Einspeisung) geladen wurde. • Weitere Infomationen der separaten Bedienungsanlei- tung des Ladereglers entnehmen.
  • Seite 94 Elektroinstallationen 07-26 Ladegerät CA-360, 25 A Powerlademodul Steckbuchse, der mittlere Pin ist der Sensor. Platinenschalter. Die Schalter müssen alle nach oben zeigen, also auf „off“ stehen. Das Ladegerät versorgt die Batterien beim 230 V-Netzbetrieb, Wechselkontakt zur freien Verfügung. busgesteuert, mit elektrischer Leistung. Kontaktbrücke, Lüfter an/aus. Bei zunehmender Erwärmung regelt das Ladegerät seine LED zeigt durch Blinken den aktuellen Lademodus an. Stromleistung zurück, damit eine Überhitzung ausgeschlos- sen werden kann. Das Ladegerät ist am Beifahrersitz von hinten zugänglich.

  • Seite 95: Betrieb Bei Laufendem Motor

    07-27 Elektroinstallationen Betrieb bei laufendem Motor Die Spannung der Aufbaubatterie muss ansteigen, wenn - die Motordrehzahl über der Leerlaufdrehzahl liegt. - Die Fahrzeugbatterie nicht total entladen ist. Sobald der Motor läuft, schaltet ein Relais die Starterbatterie und die Aufbaubatterie parallel. Die Lichtmaschine lädt somit Die Ladung der Lichtmaschine wird im Controlpanel ange- beide Batterien. Wird der Fahrzeugmotor ausgestellt, werden zeigt. Wenn dies nicht der Fall ist, so sind folgende Punkte zu beide Batterien wieder voneinander getrennt. Eine Entladung überprüfen: der Starterbatterie durch den Wohnraum ist somit nicht möglich. • Ist die 50 A-Sicherung in der Zuleitung zur Aufbaubatterie Die 12 V-Versorgung des Kühlschrankes ist nur bei Fahrbetrieb in der Nähe der Fahrzeugbatterie in Ordnung? möglich. Bei Motorstillstand wird der 12 V-Kühlschrankbetrieb • Liegt am Eingangsmodul das Signal „Motor läuft“ an? automatisch wieder abgeschaltet. Um eine entladene Aufbaubatterie während der Fahrt optimal zu laden, sollte zunächst der 12 V-Betrieb des Kühlschrankes unterbleiben und möglichst wenige 12 V- Verbraucher eingeschaltet werden. Checkliste zur Überprüfung • Motor ausschalten. • 12 V-Hauptschalter einschalten. • Alle 12 V-Verbraucher ausschalten. • Motor starten.

  • Seite 96: Bordnetz

    07-28 Elektroinstallationen 7.4 Bordnetz Die Umschaltung von Batteriebetrieb auf Netzbetrieb erfolgt automatisch, sobald ein Netzanschluss vorhanden ist. Alle Leuchten im Kastenwagen sind 12V-LED-Leuchten. Nur elektrische Großgeräte wie Combi E-Heizung , Klimaan- lage usw. sind 230 V-Geräte. Sicherungsbelegung Die Sicherungen der einzelnen internen Stromkreise befinden sich im Eingangsmodul. Bei einigen Modellen kann es zu geringfügigen Abweichungen in der Belegung kommen. Defekte Sicherungen nur auswechseln, wenn die Fehlerur- sache bekannt und beseitigt ist.

  • Seite 97: Lichtsteuersystem

    07-29 Elektroinstallationen TV-Einheit Der Einbaubereich für den Flachbildfernseher ist über der Sitzgruppe an der Trennwand zum Bad. Die dazugegehörigen Anschlüsse befinden sich im angren- zenden Hängeschrank. Der dazugehörige Anschluss für die SAT-Antenne (E3) ist hinter der Möbelblende positioniert, auf der sich die TV-Anschlüsse befinden. Lichtsteuersystem Die Ausgänge sind durch interne Sicherungsautomaten abgesichert (Polyswitch).

  • Seite 98: Vorzelt-Außensteckdose Mit Antennenanschluss

    Elektroinstallationen 07-30 Vorzelt-Außensteckdose mit Antennenanschluss 7.5 Spezielle Beleuchtungen Die hier beschriebenen Beleuchtungen werden direkt am Ihr Kastenwagen verfügt optional über eine kombinierte Gerät geschaltet und sind nicht zentral über das Bedienpanel Vorzelt-Außensteckdose mit Antennenanschluss. Hier kann steuerbar. z.B. ein Fernsehgerät im Vorzelt angeschlossen werden. Der integrierte Antennenanschluss kann je nach gewünschter Beschaltung als Eingangs- bzw. Ausgangsbuchse verwendet werden. Nähere Informationen gibt Ihnen Ihr Hobby Vertrags- händler.

  • Seite 99: Eintrittsleuchte /Einstiegsleuchte

    07-31 Elektroinstallationen Abbildung 1 Abbildung 2 Eintrittsleuchte /Einstiegsleuchte 7.6 Mobile Navigation Der Eintrittsbereich bei der Schiebetür ist mit einer Leuchte Ihr Kastenwagen ist optional mit einem mobilen Navigations- ausgestattet, diese ist nicht über das Controlpanel oder eines system mit integrierter Rückfahrkamera ausgestattet. der Nebenpanele bedienbar. • Lesen Sie die Bedienungsanleitung des Geräteherstel- Die Leuchte kann im Rahmen gekippt werden: lers vor der ersten Inbetriebnahme aufmerksam durch. - rechts = aus (siehe Abbildung 1) - mitte = Dauerlicht an (siehe Abbildung 2) • Die Ablenkung vom Verkehr kann Unfälle verursachen. - links = automatisches Einschalten des Lichtes beim Öffnen • Bedienen Sie das Gerät nicht während der Fahrt. • Schauen Sie nur in sicheren Verkehrssituationen auf der Schiebetür. das Display.

  • Seite 100: Nachträglich Installierte Geräte

    07-32 Elektroinstallationen 7.7 Nachträglich installierte Geräte Nachträglich eingebaute elektronische Geräte, die während der Fahrt benutzt werden können (z. B. Mobiltelefone, Funkgeräte, Radios, Rückfahrkameras, Navigationsgeräte o. ä.) müssen den EMV-Bestimmungen in vollem Umfang genügen. Die Geräte müssen eine Genehmigung nach ECE 10 aufweisen, da ansonsten Störeinflüsse auf die vorhandenen elektronischen Systeme nicht ausgeschlossen werden können. Bei der Nachrüstung von Geräten, die während der Fahrt nicht genutzt werden können, ist einen CE-Kennzeichnung zwingend erforderlich.

  • Seite 101: Kapitel 8: Wasser

    08-1 Wasser Kapitel 8: Wasser 8.1 Allgemeines Es wird empfohlen, das eingefüllte Wasser vor der Verwen- dung besonders kritisch zu beurteilen. • Beim Umgang mit Lebensmitteln ist immer Wasser von Trinkwasserqualität zu verwenden. Dies gilt auch für die 8.2 Wasserversorgung Reinigung der Hände und die Reinigung von Gegenstän- den, die mit Lebensmitteln in Berührung kommen. Funktion der Wasserversorgung • Um eine einwandfreie Wasserqualität sicherstellen zu können, sollte das Wasser möglichst direkt aus dem Warmluftheizung, Küche und Toilettenraum werden über öffentlichen Trinkwassernetz entnommen werden. eine Tauchpumpe mit Frischwasser versorgt. Die Tandem- • Gartenschläuche, Gießkannen und ähnliche für Trinkwas- tauchpumpe funktioniert elektrisch: ser ungeeignete Materialien dürfen auf keinen Fall zur - über Starter- / Aufbaubatterie Befüllung der mobilen Anlage verwendet werden. - Bei Anschluss des Kastenwagens an das 230 V - Netz • Bei längerer Nichtbenutzung des Kastenwagens muss die gesamte Wasseranlage restlos entleert werden. über die Stromversorgung. • Das Wassersystem ist vor Inbetriebnahme sowie nach langen Stagnationszeiten gründlich zu spülen. Werden Verunreinigungen festgestellt, sollte das Material mit hierfür zugelassenen und geeigneten Mitteln desinfiziert...

  • Seite 102: Für Die Tandemtauchpumpe Gilt

    Wasser 08-2 Für die Tandemtauchpumpe gilt: • Die Tandemtauchpumpe ist nur für Wasser geeignet. • Die Tandemtauchpumpe verträgt kurzzeitig Temperaturen bis zu 60 ºC. • Trockenlauf ist zu vermeiden • Die Pumpe ist vor Einfrieren zu schützen. • Starke Stöße, Schläge oder stark verschmutztes Wasser können die Pumpe zerstören. Die Tandemtauchpumpe ist wartungsfrei. Frischwassertank Die Tandemtauchpumpe schaltet sich automatisch ein, wenn die Wasserhähne geöffnet werden. Der Tank hat ein Volumen von 90 l und ist im Heckbereich positioniert. Einfüllen von Frischwasser erfolgt über den Einfüllstutzen an der Seitenwand. Der Frischwasser-Einfüllstutzen ist durch einen blauen Ver- schlussdeckel sowie ein Wasserhahnsymbol am oberen Rand des Rahmens gekennzeichnet. Der Verschlussdeckel wird mit dem vorhandenen Schlüssel für die Außenklappenschlösser geöffnet oder verschlossen.
  • Seite 103 08-3 Wasser • Wasserhähne so lange geöffnet lassen, bis das Wasser Bei Überfüllung des Tankes tritt das überschüssige Wasser blasenfrei aus den Armaturen fließt. mittels eines automatischen Überlaufes am Auslass unter dem • Alle Wasserhähne schließen. Fahrzeug und unter Umständen auch am Einfüllstutzen aus. • Einfüllstutzen schließen. Rote Servicedeckel regelmäßig kontrollieren, da diese sich durch häufiges Befüllen des Frischwassertanks lösen können. Die Füllmenge des Frischwassertanks kann am Bedien- panel kontrolliert werden. Wasseranlage befüllen: Niemals Frostschutzmittel oder andere Chemikalien • Kastenwagen waagerecht stellen. in den Wasserkreislauf einbringen. Vergiftungsgefahr! • Alle Wasserhähne schließen. Bei Winterbetrieb für eine ausreichende Beheizung des • Hauptschalter am Bedienpanel einschalten. Frischwassertank sorgen. • Ablassventil (Frostcontrol) des Boilers schließen. Wasser entnehmen: • Tankverschlussdeckel aufschließen und durch Drehen ent- • Je nach Stellung der Mischarmatur(en) bzw. des Vor- gegen des Uhrzeigersinns öffnen. mischventils wird das Wasser auf die eingestellte Tempe- • Wassertank über den Frischwassereinfüllstutzen befüllen. ratur gemischt. • Alle Wasserhähne auf „warm“ stellen und öffnen. Wasserpumpe wird eingeschaltet. • Wasserhähne so lange geöffnet lassen, bis das Wasser blasen- frei aus den Wasserhähnen fließt. Nur dadurch ist gewährlei- stet, dass der Boiler ebenfalls mit Wasser gefüllt ist. • Alle Wasserhähne auf „kalt“ stellen und geöffnet lassen. Die Kaltwasserleitungen werden mit Wasser befüllt.

  • Seite 104: Warmwasserbereitung

    Wasser 08-4 Warmwasserbereitung Die Warmwasserbereitung erfolgt über die Warmluftheizung mit integriertem Warmwasserboiler (siehe auch Kapitel 10.2), die Einstellungsoptionen sind auf Seite 10-05 „Warmwasserstufe ändern“ beschrieben. Bei Frostgefahr entleert sich der Boiler über ein Sicherheits- bzw. Ablassventil automatisch (siehe auch 10-13 Frost Control). Position Frostwächterventil Das Frostwächter-Ventil befindet sich immer direkt am modellabhängigen Einbauplatz der Warmluftheizung Bei Temperaturen unter ca. 3° C am stromlosen Sicherheits- bzw. Ablassventil öffnet dieses automatisch und entleert bei Frostgefahr den Inhalt des Boilers über einen Entleerungsstutzen. Wird die Kaltwasseranlage ohne Boiler betrieben, füllt sich auch hier der Boilerkessel mit Wasser. Um Frostschäden zu vermeiden, muss der Boiler über das Ablassventil ent- leert werden, auch wenn er nicht betrieben wurde.
  • Seite 105 08-5 Wasser Frischwassertank entleeren: Abwassertank entleeren: Das Ablassventil befindet sich im Heckbereich hinter einer • Auf der linken Seite, unterhalb des Fahrzeuges befindet Möbelöffnung, direkt am Frischwassertank. sich der Abwasserauslass. • Den Auslass durch Drehen öffnen, um das Abwasser abzu- • Zum Entleeren des Frischwassertanks das Drehrad lassen. links herum öffnen. • Nachdem das Abwasser vollständig ausgelaufen ist, Aus- lass wieder zudrehen. Bei nicht eingeschalteter Heizung sowie bei Nichtge- brauch des Fahrzeuges und insbesondere bei Frost den Frischwassertank immer vollständig entleeren.
  • Seite 106 Wasser 08-6 Komplette Wasseranlage entleeren: Wenn das Fahrzeug bei Frostgefahr nicht genutzt wird, • Strom für Wasserpumpe am Bedienpanel durch langes unbedingt die gesamte Wasseranlage entleeren. Die Drücken (4 Sekunden) des Hauptschalters abschalten. Wasserhähne in Mittelstellung geöffnet lassen. Alle Ablassventile geöffnet lassen. • Alle Wasserhähne in Mittelstellung öffnen. • Handbrause nach oben in Duschstellung hängen. Entleeren Sie Ihren Abwassertank nur an den extra dafür • Alle Ablassventile öffnen (auch Frostwächter). vorgesehenen Entsorgungsstellen, jedoch niemals in der • Verschlussdeckel von der Reinigungsöffnung des Frisch- freien Natur! Entsorgungsstationen bestehen in der Regel an wassertanks abschrauben. Autobahn-Rastanlagen, Campingplätzen oder Tankstellen. • Verschlussdeckel des Wassertanks abnehmen. Wasser- pumpe heraus nehmen und nach oben halten, bis die Wasserleitungen vollständig entleert sind. • Prüfen, ob Tank, Boiler, Armaturen und Leitungen voll- ständig entleert sind. Ggf. in den Leitungen verbliebenes Wasser mit Druckluft herausblasen (max. 0,5 bar). • Wasserpumpe wieder in den Frischwassertank einsetzen und Öffnungen verschließen. • Wasserhähne und Ablassventile geöffnet lassen. • Tanks reinigen und gründlich durchspülen. • Wasseranlage möglichst lange austrocknen lassen. • Entleeren der Toilettenkassette nicht vergessen.

  • Seite 107: Wasserspültoilette

    08-7 Wasser Abwassertank Der Abwassertank ist unterflur montiert und isoliert. Optional: Nach dem Einschalten der Heizung am Controlpanel wird die Warmluft zum Abwassertank geleitet. Hierdurch wird das Einfrieren des Abwassers bei leichtem Frost verhindert. Bei starkem Frost dem Abwassertank zusätzlich ein we- nig Frostschutzmittel (z.B. Kochsalz) beigeben, damit das Abwasser nicht einfrieren kann. 8.3 Wasserspültoilette Wenn das Fahrzeug nicht genutzt wird, ist der Abwasser- Toilette vorbereiten: tank nicht ausreichend vor Frost geschützt. Bei Frostgefahr • Toilettenklappe (siehe 5.1) öffnen und Haltebügel nach oben deshalb den Abwassertank vollständig entleeren. ziehen, um den Fäkalientank zu entnehmen. Niemals kochendes Wasser direkt in den Beckenabfluss leiten. Dies kann zu Verformungen und Undichtigkeiten im Der Fäkalientank kann nur bei geschlossenem Schieber Abwassersystem führen. entnommen werden. Die Füllmenge des Abwassertanks kann im Bedienpanel • Fäkalientank bis zum Anschlag gerade herausziehen. abgelesen werden. • Fäkalientank leicht kippen und dann ganz herausziehen. • Fäkalientank senkrecht stellen. • Entleerungsstutzen nach oben drehen.
  • Seite 108 Wasser 08-8 Dosieren Sie Sanitärflüssigkeit sehr sparsam. Eine Über- Sanitärflüssigkeit niemals direkt in das Toilettenbecken dosierung ist kein Garant zur Verhinderung eventueller füllen. Geruchsbildungen! • Fäkalientank wieder an seinen Platz zurückschieben. • Angegebene Menge Sanitärflüssigkeit in den Fäkalientank • Darauf achten, dass der Fäkalientank durch den Haltebügel füllen. gesichert ist. • Danach soviel Wasser hinzufüllen, bis der Boden des Fäka- • Serviceklappe wieder verschließen. lientanks völlig bedeckt ist. • Entleerungsstutzen wieder zurückdrehen.

  • Seite 109: Bedienung

    Wasser 08-9 Bedienung Fäkalientank entleeren: • Toilettenbecken in die gewünschte Position schwenken. Der Fäkalientank muss spätestens dann entleert werden, • Lassen Sie etwas Wasser in das Becken laufen, indem wenn die LED aufleuchtet. Es wird empfohlen, den Tank Sie den Spülknopf drücken, oder öffnen Sie den Schieber, schon vorher zu entleeren. Die LED leuchtet auf, wenn der indem Sie die den Schiebergriff unter dem Becken zu sich Tank mehr als 15 Liter enthält. Ab diesem Moment verbleibt heranziehen. eine Restkapazität von 2 Litern, was ca. 5 Nutzungen ent- • T oilette nutzen spricht. • N ach der Nutzung Schieber öffnen (falls noch geschlossen) und spülen. Schließen Sie nach dem Spülen den Schieber. • Toilettenklappe öffnen und den Haltebügel nach oben zie- hen, um den Fäkalientank zu entnehmen. Der Fäkalientank kann nur bei geschlossenem Schieber entnommen werden.
  • Seite 110 Wasser 08-10 Fäkalientank nur an den extra dafür vorgesehenen Ent- sorgungsstellen entleeren, jedoch niemals in der freien Natur! • Fäkalientank zu einer dafür vorgesehenen Entleerungsstelle bringen. Dabei den Entleerungsstutzen nach oben richten. • Verschluss des Entleerungsstutzens entfernen. • Fäkalientank mit dem Entleerungsstutzen nach unten richten. • Belüftungsknopf mit dem Daumen betätigen und gedrückt halten. Der Fäkalientank entleert sich. • Fäkalientank wieder an seinen Platz zurückschieben. Dabei den Fäkalientank soweit einschieben, bis die Halteklammer den Fäkalientank in verriegelter Stellung festhält. • Serviceklappe wieder verschließen.

  • Seite 111: Kapitel 9: Gas

    09-1 Kapitel 9: Gas • Verantwortlich für die Veranlassung der Prüfung ist der Betreiber. Dies gilt auch für Fahrzeuge, die nicht für den Straßenverkehr zugelassen sind. 9.1 Allgemeine Sicherheitsregeln für den Gebrauch von Flüssiggasanlagen Besteht der Verdacht auf austretendes Gas, sind umge- hend folgende Maßnahmen durchzuführen: Der Gasbetriebsdruck beträgt 30 mbar.

  • Seite 112: Regler Und Ventile

    09-2 Regler und Ventile • Ausschließlich spezielle Fahrzeugregler mit Sicherheits- ventil verwenden. Andere Regler sind gemäß DVWG- Arbeitsblatt G 607 nicht zulässig und genügen den starken Beanspruchungen nicht. • Druckregeleinrichtungen müssen einen festen Druck von 30 mbar haben. Hierfür gelten die Anforderungen der EN 12864, Anhang D.

  • Seite 113: Gasversorgung

    09-3 Vor Inbetriebnahme • Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen sein. Es darf keine Beschädigung aufweisen. • Lüftungen sind freizuhalten. • Kamin ggf. von Schnee befreien. • Ansaugöffnung für die Verbrennungsluft in der Seitenwand von Schmutz und ggf.
  • Seite 114 09-4 Für den Gasflaschenkasten gilt: • Befestigung der Gasflaschen vor jeder Fahrt kontrollieren. Gasflaschen senkrecht stellen und Ventile schließen. • Lockere Riemen festzurren. • Nach jedem Flaschenwechsel muss die Dichtigkeit des (Hochdruck)schlauches an der Flasche mit Lecksuchmit- teln geprüft werden. •...

  • Seite 115: Gasflaschen Wechseln

    09-5 Gasflaschen wechseln Beim Wechseln der Gasflaschen nicht rauchen und keine offenen Flammen entzünden. Nach Wechseln der Gas- flaschen prüfen, ob an den Anschlussstellen Gas austritt. Dazu die Anschlussstelle mit Lecksuchspray besprühen. • Flaschenkastentür öffnen. • Hauptabsperrventil an der Gasflasche schließen. Pfeilrichtung beachten.

  • Seite 116: Gasregler Mit Crashsensor

    09-6 Gasregler mit Crashsensor Für Absperrhähne und Ventile gilt: • Während der Fahrt alle Ventile von Gasgeräten schließen. Mit dem MonoControl CS bzw. DuoControl CS ist es möglich, • Zum Öffnen der Ventile müssen diese durch Drehen in das Fahrzeug auch während der Fahrt zu beheizen. Richtung der Gasleitung gestellt werden, d.h.

  • Seite 117: Umschaltventil Zweiflaschen-Gasanlage

    09-7   DuoCo mfort Umschaltventil Zweiflaschen-Gasanlage Inbetriebnahme Das Umschaltventil DuoControl CS ermöglicht die automa- Flaschenventil öffnen tische Umstellung von der Betriebs- auf die Reserveflasche. Der Schlauchbruchsicherung (grüne Taste) am Hochdruck- Crashsensor ist in das DuoControl integriert und ermöglicht das schlauch kräftig drücken. Heizen während der Fahrt.
  • Seite 118 09-8 a Drehknopf nach links bzw. rechts drehen, um Betriebs- DuoC flasche zu bestimmen. b Zeigt den Status der Betriebsflasche an. Grün: voll Rot: leer Funktion • Gasflaschen anschließen und Ventile jeweils beider Gas- flaschen öffnen. Drehknopf nach links bzw. rechts bis zum Anschlag drehen.
  • Seite 119 09-9 Das Kupplungsventil ist so konstruiert, dass sich das Schnell- schlussventil nur öffnen lässt, wenn mittels des Steckan- schlusses angekuppelt wird. Zum Ankuppeln wird der Steckanschluss in die Sicherheitskupplung eingeführt. Wenn abgekuppelt ist, Ventilöffnung mit der Schutzkappe verschließen. Die Gas-Außensteckdose eignet sich nur zur Gasentnahme, nicht zur Einspeisung in die Gasanlage.
  • Seite 120 09-10...

  • Seite 121: Kapitel 10: Einbaugeräte

    10-1 Einbaugeräte Kapitel 10: Einbaugeräte 10.1 Allgemeines In diesem Kapitel finden Sie Hinweise zu den Einbaugeräten des Kastenwagens. Die Hinweise beziehen sich nur auf die Bedienung der Geräte. Teilweise handelt es sich bei den beschriebenen Geräten um Sonderausstattungen. Weitere Informationen zu den einzelnen Einbaugeräten entnehmen Sie bitte den separaten Bedienungsanlei- tungen, die dem Fahrzeug in der blauen Servicetasche beiliegen.

  • Seite 122: Anzeige- Und Bedienelemente

    Einbaugeräte 10-2 Inbetriebnahme • Luftaustrittdüsen im Kastenwagen so einstellen, dass die Warmluft dort austritt, wo es gewünscht ist. • Prüfen, ob der Kamin frei ist. Etwaige Abdeckungen unbe- dingt entfernen. • Gasflasche und Gasabsperrhahn in der Gaszuleitung öffnen. • Das Gerät nur in technisch einwandfreiem Zustand betreiben.

  • Seite 123: Funktionen

    Einbaugeräte 10-3 Inbetriebnahme Dreh- / Drückknopf Mit dem Dreh- / Drückknopf können Sollwerte und Para- Start- / Stand-by-Bildschirm meter angewählt, geändert und durch Antippen gespeichert werden. Angewählte Menüpunkte blinken. Nach dem Verbinden des Bedienteils mit der Spannungs- Drehen nach rechts (+) versorgung wird nach wenigen - Menü...

  • Seite 124: Raumtemperatur Ändern

    Einbaugeräte 10-4 Bedienteil ein- / ausschalten Raumtemperatur ändern Dreh- Drückknopf länger als 3 Sekunden Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen drücken - Durch Antippen in die Einstellebene wechseln. - Vorher eingestellte Werte / Betriebsparame- - Mit Dreh- / Drückknopf die gewünschte Temperatur wählen. ter werden nach dem Einschalten wieder - Dreh- / Drückknopf zum Bestätigen des Wertes antippen.
  • Seite 125 10-5 Einbaugeräte Warmwasserstufe ändern Energieart wählen Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen - Durch Antippen in die Einstellebene wechseln. - Durch Antippen in die Einstellebene wechseln. - Mit Dreh- / Drückknopf die gewünschte Temperatur wählen. - Mit Dreh- / Drückknopf die gewünschte Energieart wählen.
  • Seite 126 Einbaugeräte 10-6 Gebläsestufe wählen Sobald die Heizung eingeschaltet wird (Raumtemperatur, Warmwasserstufe aktiv), wird in der Statuszeile die im vor- Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen herigen Heizgang gewählte Energieart angezeigt. - Durch Antippen in die Einstellebene wechseln. Werkseinstellung ist Gas.
  • Seite 127 Einbaugeräte 10-7 Zeitschaltuhr einstellen Kann zu höherem Motorverschleiß führen, je nach Häufig- keit der Benutzung Die Zeitschaltuhr kann nur ausgewählt werden, wenn die Uhrzeit Gebläsestufe „HIGH” ist mit höherer Stromaufnahme, des Bedienteils eingestellt wurde. höherem Geräuschpegel und erhöhtem Motorverschleiß Ist die Zeitschaltuhr aktiviert (ON), wird zuerst das Menü Zeit- verbunden.

  • Seite 128: Energieart Wählen

    Einbaugeräte 10-8 Energieart wählen Wurde der Start-/Endzeitpunkt bei der Eingabe überschritten, werden die Betriebsparameter erst nach Erreichen des nächsten - Mit Dreh- / Drückknopf die ge- Start-/Endzeitpunkts berücksichtigt. Bis dahin bleiben die außer- wünschte Energieart wählen. halb der Zeitschaltuhr eingestellten Betriebsparameter gültig. - Dreh- / Drückknopf zum Bestätigen des Wertes antippen.

  • Seite 129: Uhrzeit Einstellen

    Einbaugeräte 10-9 Zeitschaltuhr aktivieren (ON) Uhrzeit einstellen - Die Stundenanzeige blinkt. - Mit Dreh- / Drückknopf Zeitschalt- - Mit Dreh- / Drückknopf die Stun- uhr aktivieren (ON). - Dreh- / Drückknopf zum Bestätigen den (24 h-Modus) einstellen. - Nach erneutem Antippen des des Wertes antippen.
  • Seite 130 Einbaugeräte 10-10 Hintergrundbeleuchtung des Bedienteils ändern Auf Werkseinstellung zurücksetzen (RESET) Die Reset-Funktion setzt das Bedienteil Die Hintergrundbeleuchtung ist in 10 auf die Werkseinstellung zurück. Alle Stufen änderbar. Einstellungen werden damit gelöscht. Reset bestätigen - Dreh- / Drückknopf antippen Sprache ändern Anzeige Netzspannung 230V Die gewünschte Sprache aus den Das Symbol signalisiert, dass 230V...
  • Seite 131 10-11 Einbaugeräte Warnung Code der Warnung auslesen - Mit Dreh- / Drückknopf das Symbol Bei einer Warnung erscheint ein Warnsymbol, um zu signalisie- auswählen. ren, dass ein Betriebsparameter einen undefinierten Zustand - Dreh- / Drückknopf antippen. erreicht hat. In diesem Fall läuft das betreffende Gerät weiter. So- Es wird der aktuelle Code der War- bald sich der Betriebsparameter wieder im Sollbereich befindet, nung angezeigt.
  • Seite 132 Einbaugeräte 10-12 Störung Wartung Bei einer Störung springt das Bedienteil sofort in die Menüebene Dieses Gerät ist wartungsfrei. Zur Reinigung der Front verwenden „Störung” und zeigt den Fehlercode Störung an. Sie einen nicht scheuernden, mit Wasser angefeuchteten Lappen. Sollte dies nicht ausreichend sein, verwenden Sie eine neutrale E = Störung Seifenlösung.

  • Seite 133: Aktivieren

    10-13 Einbaugeräte FrostControl Aktivieren: • Den Knopf aus Position (m) leicht eindrücken, gleichzeitig FrostControl ist ein stromloses Sicherheits- bzw. Ablassventil. den Schalter um 90° zur Position (k) drehen. Es entleert bei Frostgefahr automatisch den Inhalt des Boilers • Ist der Schalter in Position (k), bleibt der Knopf zur Position (m). über einen Entleerungsstutzen.

  • Seite 134: Kühlschrank

    Einbaugeräte 10-14 10.3 Kühlschrank Kühlschranktürverriegelung Während der Fahrt muss die Kühlschranktür immer ge- Es werden Kühlschränke des Herstellers Dometic eingesetzt. schlossen und verriegelt sein. Bei hohen Außentemperaturen ist die volle Kühlleistung nur Öffnen: durch ausreichende Belüftung zu gewährleisten. Um eine bes- •...

  • Seite 135: Betriebsarten

    Einbaugeräte 10-15 • Der Kühlschrank arbeitet ohne thermostatische Regelung (Dauerbetrieb). Der 12 V Betrieb soll von daher nur der Wahrung einer einmal erreichten Temperatur dienen. • Zum Ausschalten Energiewahlschalter in 0-Stellung drehen 230 V Betrieb • Stellen Sie den Energiewahlschalter auf Netzbetrieb •...

  • Seite 136: Einlagern Von Lebensmitteln

    Einbaugeräte 10-16 • Waren, die leicht flüchtige, brennbare Gase abgeben • Wiederholen Sie den vorherigen Schritt, falls keine Zündung erfolgt ist. können, dürfen nicht im Kühlschrank aufbewahrt werden. • Regeln Sie die Kühlleistung mit dem Thermostat , den • Lagern Sie empfindliche Lebensmittel in direkter Nähe der Kühlrippen, oder möglichst weit unten, ein.
  • Seite 137 10-17 Einbaugeräte Kompressorkühlschrank (nur K55) Der Kühlschrank sollte bei längerer Standzeit auf die Lüftungs- position umgestellt werden, dies vermeidet schlechte Gerüche. Bei dem Modell K55 sind abweichend von den vorherigen Beschreibungen die folgenden Punkte zu beachten: Zum Aktivieren der Lüftungsstellung, die Verriegelung die Lüftungsstellung drehen (siehe Abbildung).

  • Seite 138: Betrieb

    Einbaugeräte 10-18 Betrieb Der Kühlschrank wird über 12V oder Netzanschluss betrieben. Anschalten: • Schalten Sie den Kühlschrank ein, indem Sie den Tempera- turregler nach rechts drehen (grüne Kontrollleuchte ist aktiv). Sie können die Temperatur stufenlos über den Temperaturregler einstellen. Das integrierte Thermostat reguliert die Temperatur folgendermaßen: 1 = geringste Kühlleistung Tür öffnen und schließen...

  • Seite 139: Gaskocher

    Einbaugeräte 10-19 • Die Steckdosen oberhalb des Kochers dürfen nicht wäh- rend des Betriebes des Kochers benutzt werden. Abdeck- kappen schließen. Kocher oder sonstige Geräte, die Verbrennungsluft aus dem Innenraum entnehmen, dürfen niemals zum Beheizen des Fahrzeuges verwendet werden. Bei Missachtung besteht akute Lebensgefahr durch Sauerstoffmangel und das eventuell entstehende geruchlose Kohlenmonoxid.
  • Seite 140 Einbaugeräte 10-20 • Falls das Anzünden erfolglos ist, den Vorgang von Anfang an wiederholen. • Zum Abschalten der Gasflamme den Drehknopf „0“-Stellung zurückdrehen. • Gasabsperrventil des Gasherdes schließen. Für den Umgang mit heißen Töpfen, Pfannen und ähn- lichen Gegenständen Kochhandschuhe oder Topflappen benutzen.

  • Seite 141: Dachklimaanlage

    10-21 Einbaugeräte 10.5 Dachklimaanlage Einstellen der Lüftungsrichtung: Die Luftzufuhr in den Fahrzeug-Innenraum kann über die Die Klimaanlage befindet sich anstatt des Dachfensters an Stellung der Luftdüsen reguliert werden. der Decke im Wohnraum. Für die korrekte Bedienung und um die Leistung der Klimaan- lage zu optimieren sollten Sie folgende Punkte beachten: •...
  • Seite 142 Einbaugeräte 10-22...

  • Seite 143: Kapitel 11: Zubehör

    Zubehör 11-1 Kapitel 11: Zubehör In der nachfolgenden Tabelle sind Massenangaben für Sonderzubehör aufgeführt. Wenn diese Teile im oder am Kastenwagen mitgeführt werden und nicht zum serien- mäßigen Lieferumfang gehören, müssen diese bei der Zur Handhabung des Zubehörs beachten Sie bitte die aus- Ermittlung der Zuladung berücksichtigt werden. führlichen Bedienungsanleitungen,Einbauanweisungen und Schaltpläne der Zubehör-Hersteller. Diese befinden sich in der Servicetasche. • Jede Änderung des werkseitigen Zustandes des Kasten- wagens kann das Fahrverhalten und die Verkehrssicherheit gefährden. • Von HOBBY nicht freigegebenes Zubehör, An-, Um- oder Einbauteile können zu Schäden am Fahrzeug und zur Beeinträchtigung der Verkehrssicherheit führen. Selbst wenn für diese Teile ein Gutachten, eine Allgemeine Betriebserlaubnis oder eine Bauartgenehmigung vorliegt, besteht dadurch keine Sicherheit für die ordnungsgemäße Beschaffenheit des Produktes. • Für Schäden, die durch nicht von HOBBY freigegebene Teile oder unzulässige Änderungen verursacht sind, kann keine Haftung übernommen werden.
  • Seite 144 Zubehör 11-2 Gegenstand Gewicht [kg] Gegenstand Gewicht [kg] Basisfahrzeug/Chassis Aufbau Comfortmatik (Automatikgetriebe) 17,00 Fahrradhalterung für 2 Fahrräder Vantana 9,50 Dieseltank 120 Liter anstatt 90 Liter 28,00 Insektenschutzplissee für die Schiebetür 4,00 Elektrische Außenspiegel 1,50 THULE-OMNISTOR Dachmarkise in schwarz, ESP inkl. ASR und Hillholder 0,50 325 cm - 400 cm 26,00 - 31,50 Klimaanlage Fahrerhaus, automatisch 18,00 Wohnraum Nebelscheinwerfer 2,00 Tempomat 0,20 Einzelsitze anstelle Sitzbank (2. Reihe, nicht nachrüstbar) 0 ,50 Lenkrad und Schaltknauf in Leder-Ausführung 0,50 Polsterkombination nach Wunsch Radiovorbereitung mit Lautsprechern 2,00...
  • Seite 145 11-3 Zubehör Gegenstand Gewicht [kg] USB-Ladesteckdose, 2-fach 0,00 WLAN Steuerung für LCD-Bedienpanel 0,00 Heizung/Klima DOMETIC-Dachklimaanlage 30,00 TRUMA-Heizung Combi 6 E, statt Combi 4 1,10 Multimedia 2 zusätzliche Lautsprecher im Wohnbereich 2,00 CD-Radio 1,50 BLAUPUNKT Navigationssystem inkl. Rückfahrkamera 4,70 Rückfahrvideosystem mit Farbmonitor und Flachbildschirm 2,00 TV-Auszug für Flachbildschirm 3,00 SAT Receiver, digital, 12 V 2,00 TELECO SAT-Antenne mit autom. Anpeilung 65 cm, 12V / 230 V 16,00 Pakete Starter-Paket VANTANA 13,90 VANTANA Chassis-Paket 24,20 VANTANA Lichtpaket 1,40...
  • Seite 146 Zubehör 11-4...

  • Seite 147: Kapitel 12: Wartung Und Pflege

    Wartungsintervalle. ten Vertreter einzubauen. Für die Wartungsintervalle gilt: Hobby empfiehlt, vor einem Besuch des Servicepartners • Die erste Wartung 12 Monate nach der Erstzulassung bei diesen zu kontaktieren und sich zu erkundigen, ob die benö- einem HOBBY-Fachhändler durchführen lassen. tigten Kapazitäten (z.B. ausreichende Hebebühne) vorhanden • Alle weiteren Wartungen einmal jährlich bei einem HOBBY- sind, um etwaige Missverständnisse zu vermeiden. Fachhändler durchführen lassen. • Die Wartung des Basisfahrzeuges sowie aller Einbaugeräte entsprechend den in den jeweiligen Betriebsanleitungen angegebenen Wartungsintervallen durchführen.

  • Seite 148: Bremsen

    Wartung und Pflege 12-2 12.2 Bremsen 12.3 Lüften Eine ausreichende Be- und Entlüftung des Wageninneren ist Die Bauteile der Bremsanlage sind Bestandteil der EG-Be- für ein behagliches Raumklima unerläßlich. Zusätzlich werden triebserlaubnis. Korrosionsschäden durch Schwitzwasser vermieden. Wenn Sie Bauteile der Bremsanlage verändern, erlischt die Betriebserlaubnis. Änderungen sind nur mit Herstellerfreigabe Schwitzwasser bildet sich durch möglich. - geringes Raumvolumen - Atmung und Körperausdünstung der Insassen Lassen Sie die Bremsen in Ihrem eigenen Interesse regel- - Hereintragen feuchter Kleidung mäßig durch Ihre Fiat- Werkstatt warten.

  • Seite 149: Pflege

    Wartung und Pflege 12-3 12.4 Pflege - Alkohole - Scharfe oder lösungsmittelhaltige Reiniger Für die Pflege gilt: - Reiniger aus der chemischen Gruppe wie • Kunststoffteile (z.B. Stoßstangen, Schürzen) mit bis zu 60°C Ketone, Ester und aromatische Lösungsmittel heißem Wasser und milden Haushaltsreinigern reinigen. - Aromatische Kohlenwasserstoffe (z. B. alle • Fettige oder ölige Oberflächen mit Spiritus reinigen. Kraftstoffe für Kraftfahrzeuge) Der direkte Kontakt mit Kunststoffen wie PVC, Weich- PVC und ähnlichen (z. B. Aufkleber) ist unbedingt zu vermeiden. Das Fahrzeug nur an speziell dafür vorgesehenen Wasch- plätzen waschen. Durch die lösungsmittelhaltigen Inhaltsstoffe oder dessen Kon- takt mit vorher beschriebenen Kunststoffen ist eine Übertragung Reinigungsmittel möglichst sparsam verwenden. von Weichmachern und folglich eine Versprödung der Teile nicht Aggressive Mittel wie z.B. Felgenreiniger belasten unsere Umwelt. zu vermeiden. Nur Spülmittel oder handelsübliche Reiniger verwenden, Außenreinigung dabei immer die Bedienungsanleitung und Verträglichkeit des Reinigers prüfen.

  • Seite 150: Waschen Mit Hochdruckreiniger

    Wartung und Pflege 12-4 • Fahrzeug mit Wildleder abtrocknen. Acrylfenster, elektrische Anbauteile, Steckverbinder, • Nach der Wagenwäsche das Fahrzeug zur völligen Trock- Dichtungen, Kühlschrankdichtungsgitter, Serviceklappen, nung noch einige Zeit im Freien stehenlassen. Abgaskamine oder Dachhauben gerichtet werden. Das Fahrzeug kann beschädigt werden, oder Wasser dringt in den Innenraum ein. Scheinwerfer und Leuchteneinfassungen gründlich ab- trocknen, da sich dort leicht Wasser ansammelt. Zum Wachsen der Oberflächen gilt: • Die Lackoberflächen sollten gelegentlich mit Wachs nach- behandelt werden. Dabei die Anwendungshinweise der Waschen mit Hochdruckreiniger Wachshersteller beachten. Aufkleber und Außendekore nicht direkt mit dem Zum Polieren der Oberflächen gilt: Hochdruckreiniger besprühen. Die Applikationen könnten • In Ausnahmefällen angewitterte Lackoberflächen mit Polier- sich lösen. mittel aufarbeiten. Wir empfehlen lösungsmittelfreie Polier- paste.

  • Seite 151: Dachhauben, Fenster Und Türen

    Wasser umgehen. Bei Beschädigungen gilt: • Beschädigungen unverzüglich reparieren, um weitere Schä- Für die Sitz-, Polsterbezüge und Gardinen gilt: den durch Korrosion zu vermeiden. Hierzu nehmen Sie bitte • Sitzbezüge mit einer weichen Bürste oder einem Staub- die Hilfe Ihres HOBBY-Vertragshändlers in Anspruch. sauger reinigen. • Stark verschmutzte Polsterbezüge, Tagesdecken und Gar- Dachhauben, Fenster und Türen dinen reinigen lassen, nicht selber waschen! • Falls erforderlich, vorsichtig mit dem Schaum eines Fein- Scheiben benötigen wegen ihrer Empfindlichkeit eine ganz waschmittels reinigen.
  • Seite 152 Wartung und Pflege 12-6 Folgende Methoden sind zur Reinigung empfohlen: Schokolade oder Kaffee sollte lediglich mit lauwarmem Was- Methode A: ser abgewaschen werden. • Ausschließlich handelsübliche Reinigungsmittel auf Für den Teppichboden gilt: Wasserbasis verwenden. • Mit einem Staubsauger oder einer Bürste reinigen. • Alternativ 2 Esslöffel Ammoniak auf 1 Liter dazugeben. • Falls erforderlich mit Teppichschaum behandeln oder Ein Tuch mit der Lösung befeuchten und den Fleck sanft shamponieren. antupfen. Das Tuch wenden, damit der Fleck mit sauberem Tuch in Berührung kommt. Für den PVC-Belag gilt: Diese Methode eignet sich besonders für das Entfernen von: Sand und Staub auf einem PVC-Belag, der regelmäßig - Wein, Milch, Limonade betreten wird, können die Oberfläche schädigen. Reinigen Blut Sie den Boden bei Gebrauch täglich mit einem Staubsau-...
  • Seite 153 Wartung und Pflege 12-7 Für Möbelflächen gilt: Keine ätzenden Mittel in die Abflussöffnungen geben. • Holzmöbelfronten mit einem feuchten Tuch oder Schwamm Kein kochendes Wasser in die Abflussöffnungen schüt- ten. Ätzende Mittel oder kochendes Wasser beschädigen reinigen. Abflussrohre und Siphons. • Mit einem staubfreien Tuch trockenreiben. • Milde Möbelpflegemittel verwenden. Für die Spüle und Kocher gilt: Keine Scheuermittel oder Intensivmöbelpflegemittel ver- • Edelstahlteile mit haushaltsüblichen Mitteln oder speziellen wenden, da diese die Oberfläche verkratzen können! Edelstahlpflegemitteln reinigen. Für den Toilettenraum gilt: Für Einbaugeräte gilt: • Mit neutraler Flüssigseife und nichtscheuerndem Tuch reini- • Rückraum des Kühlschrankes regelmäßig aussaugen und gen. säubern. Auch die Lüftungsgitter sauber halten. Dichtgum- mi der Tür einmal jährlich mit etwas Talkum geschmeidig • Zum Reinigen der Toilette und der Wasseranlage sowie halten und auf Risse in der Dehnfalte prüfen.

  • Seite 154: Winterpause Für Den Kastenwagen

    Wartung und Pflege 12-8 12.5 Winterpause für den Kastenwagen • Die Außenhaut mit Wachs oder einem speziellen Lackpfle- gemittel nachbehandeln. Mit fallenden Temperaturen endet für viele Camper die Saison. • Die Metallteile des Chassis mit einem Schutzmittel vor Kor- Das Fahrzeug muss entsprechend auf die Winterpause vorbe- rosion schützen. reitet werden. • Unterboden auf Beschädigungen prüfen und bei entspre- chender Feststellung einen Vertragshändler aufsuchen. Allgemein gilt • Sicherstellen, dass kein Wasser in die Bodenentlüftungen, • Das Fahrzeug nur dann in einem geschlossenen Raum Heizung und Kühlschranklüfter (Winterabdeckungen* mon- überwintern lassen, wenn dieser trocken und gut belüftet ist. tieren) eintreten kann. Ansonsten den Kastenwagen besser im Freien abstellen. • Zur Reifenschonung das Fahrzeug aufbocken oder alle zwei Monate etwas von der Stelle bewegen. Für die Behältnisse gilt • Gasflasche(n) und Schnellschlussventile schließen.

  • Seite 155: Winterbetrieb

    Wartung und Pflege 12-9 12.6 Winterbetrieb Für die Inneneinrichtung gilt • Innenraum reinigen. Teppiche, Polster und Matratzen ab- saugen und möglichst außerhalb des Kastenwagens Vorbereitungen trocken aufbewahren. Sonst so im Fahrzeug aufstellen, Durch die gesamte Fahrzeugkonzeption ist Ihr Kastenwagen dass sie nicht mit Kondenswasser in Berührung kommen. bedingt wintertauglich. Für echtes Wintercamping empfehlen • PVC-Belag und glatte Flächen mit einer einfachen Seifen- wir, Ihren Kastenwagen nach Ihrem persönlichen Empfinden zu lauge abwaschen. optimieren. Ihr zuständiger Vertragspartner berät Sie gerne. • Kühlschrank leeren und reinigen. Kühlschranktür in Lüftungs- Zu den Vorbereitungen gilt: stellung lassen (siehe 10.3).
  • Seite 156 Wartung und Pflege 12-10 • Zwangsbelüftungen nicht verschließen. • Auch bei Abwesenheit und nachts den Innenraum nicht • In der Aufheizphase des Fahrzeuges mit maximaler auskühlen und die Heizung mit geringer Leistung weiterlau- Leistung heizen. Stauräume, Schränke, Auszüge, Möbel- fen lassen. klappen, Gardinen, Rollos und Plissees öffnen. Dadurch wird eine optimale Be- und Entlüftung erreicht. Während der Schlafphase Fahrzeug unbedingt weiter beheizen. • Nur mit eingeschalteter Umluftanlage heizen. • Morgens alle Polster und Matratzen hochnehmen, die Staukästen belüften und feuchte Stellen trocknen. • Der Gasverbrauch ist im Winter wesentlich höher als im • Mehrmals täglich Stoßlüften.

  • Seite 157: Nach Abschluss Der Wintersaison

    Wartung und Pflege 12-11 • Die Toilette kann auch bei kaltem Wetter normal verwendet • Im Fahrerhaus Wintermatten für Seiten- und Windschutz- werden, solange der Innenraum des Fahrzeugs beheizt scheibe anbringen (kein Lieferumfang). wird. Wenn Frostgefahr besteht, sollte der Fäkalientank • Trennmatte zwischen Fahrerkabine und Wohnbereich an- entleert werden. bringen (kein Lieferumfang) . • Außentür möglichst wenig und nur kurz öffnen. • Bei Wintercamping eventuell ein kleines Vorzelt als Kälte- Nach Abschluss der Wintersaison schutz anbauen. Für die Pflege gilt: • Gründliche Unterwagen- und Motorenwäsche durchführen. Dadurch werden korrosionsfördernde Auftaumittel (Salze, Laugenreste) entfernt. • Außenreinigung durchführen und Bleche mit handelsüb- lichem Autowachs konservieren.
  • Seite 158 Wartung und Pflege 12-12...

  • Seite 159: Kapitel 13: Entsorgung Und Umweltschutz

    Entsorgung und Umweltschutz 13-1 Kapitel 13: Entsorgung und Umweltschutz 13.1 Umwelt und mobiles Reisen Umweltgerechte Nutzung Reisemobilisten, Kastenwagenfahrer und Wohnwagenfahrer tragen naturgemäß eine besondere Verantwortung für die Umwelt. Deshalb sollte die Nutzung des Fahrzeuges immer umweltschonend erfolgen. Für die umweltgerechte Nutzung gilt: • Erkundigen Sie sich bei längeren Aufenthalten in Städten und Gemeinden über speziell für Kastenwagen und Reisemobile ausgewiesene Stellplätze und nutzen Sie diese.
  • Seite 160 Entsorgung und Umweltschutz 13-2 Für Abwasser gilt: Für Fäkalien gilt: • Abwasser an Bord nur in eingebauten Abwassertanks oder • In den Fäkalientank nur zugelassene Sanitärmittel hinein- notfalls in dafür geeigneten Behältern sammeln! geben. • Abwasser niemals ins Grüne oder in Gullys ablassen! Straßen- Durch Installation eines Aktivkohlefiltersystems (Zubehör- entwässerungen laufen meist nicht über Kläranlagen. handel) kann die Verwendung von Sanitärflüssigkeit ggf. • Abwassertank so oft wie möglich entleeren, auch wenn er nicht vermieden werden! vollständig gefüllt ist (Hygiene). Abwassertank nach Möglichkeit bei jeder Entleerung mit Frischwasser ausspülen. Sanitärflüssigkeit sehr sparsam dosieren. Eine Über- dosierung ist kein Garant zur Verhinderung eventueller Entleeren Sie Ihren Abwassertank nur an den extra dafür Geruchsbildungen! vorgesehenen Entsorgungsstellen, jedoch niemals in der freien Natur! Entsorgungsstationen bestehen in der...
  • Seite 161 13-3 Entsorgung und Umweltschutz Entsorgung • Fäkalientank nie zu voll werden lassen. Spätestens wenn die Füllstandsanzeige aufleuchtet, den Tank unverzüglich entleeren. • Fäkalien niemals in Gullys ablassen! Straßenentwässerungen laufen meist nicht über Kläranlagen. Fäkalientank nur an den extra dafür vorgesehenen Entsor- gungsstellen entleeren, jedoch niemals in der freien Natur! Für Abfälle gilt: • Müll trennen und recycelbare Stoffe der Wiederverwertung zuführen. • Abfallbehälter möglichst oft in die dafür vorgesehenen Ton- nen oder Container entleeren. So werden unangenehme und problematische Müllsammlungen an Bord vermieden.

  • Seite 162: Rücknahme Des Fahrzeuges

    Entsorgung und Umweltschutz 13-4 13.2 Rücknahme des Fahrzeuges • Fahrzeugmotor im Stand nicht unnötig laufen lassen. Ein kalter Motor setzt im Leerlauf besonders viele Schadstoffe frei. Die Betriebstemperatur des Motors wird am schnellsten während Sollte es tatsächlich einmal soweit kommen, dass Sie sich von der Fahrt erreicht. Ihrem Kastenwagen endgültig trennen und dieses der Verwer- tung zuführen müssen, ist (zum Stand der Drucklegung) der Basisfahrzeughersteller für die Rücknahme verantwortlich. Ein schonender Umgang mit der Umwelt geschieht nicht nur im Interesse der Natur, sondern auch im Interesse aller Reisemobil-, Kastenwagen- und Wohnwagenfahrer! Ihr HOBBY-Kastenwagen muss also kostenlos über das flächendeckende Fiat- Händlernetz zurückgenommen und fachgerecht entsorgt werden.

  • Seite 163: Kapitel 14: Technische Daten

    Gurtsystem Sitz- Modell fahrzeug Serie emissionen Sawiko Typ Aguti plätze FIAT Ducato X290 Vantana Ducato Light 115 Multijet (85 kW) Euro 5b+ Hochdach L2H2 Boss C042A/C G2000 (Art. 114097) Vantana Ducato Light 115 Multijet (85 kW) Euro 5b+ Hochdach L4H2 Boss C042A/C G2000 (Art.
  • Seite 164 Technische Daten 14-2 t.z.G. zul. Achslast zul. Achslast Anhängel. Anhängel. max. zul. max. Zug- Ges. Höhe Breite Spur Spur Rad- ÜV ÜH [kg] vorne hinten ungebr. gebr. Stützlast gesamtgew. Länge vorne hinten stand 3300 1750 1900 2000 5300 5413 2642 2050 1810 1790...

  • Seite 165: Auflastmöglichkeiten Kastenwagen

    Achslast Anhängel. Anhängel. max zul. max. Zug- ungebr. Modell fahrzeug plätze [kg] vorne hinten gebr. Stützlast gesamtgew. FIAT Ducato X290 Vantana Ducato Light 3500 1850 2000 2000 5500 Vantana Ducato Light 3500 1850 2000 2000 5500 K60 T Vantana...
  • Seite 166 Technische Daten 14-4 Ges. Höhe Breite Spur Spur Rad- ÜV ÜH Länge vorne hinten stand 5413 2642 2050 1810 1790 3450 1015 5998 2642 2050 1810 1790 4035 1015 5998 2642 2050 1810 1790 4035 1015 5998 2669 2050 1810 1790 4035 1015...

  • Seite 167: Fahrzeuggewichte

    Modell Baureihe Gewicht Fahrer Diesel Leer- Grundaus- Masse im t.z.G. Zuladung Basisfahrz. [kg] gewicht stattung fahrbereiten [kg] Zustand FIAT Ducato X290 Vantana 2343 2487 2598 3300 Vantana 2541 2685 2796 3300 K60 T Vantana 2556 2700 2811 3300 Vantana 2686...
  • Seite 168 Technische Daten 14-6 Sitzplätze Masse der Nutzlast Schlafplätze Fahrzeug- Mindest- Kontrollwert Fahrgäste (PSI) länge nutzlast FIAT Ducato X290...

  • Seite 169: Reifen Und Felgen Für Kastenwagen

    Alufelge vorne hinten FIAT Ducato X290 Vantana 3300 / 3500 1750 / 1850 1900 / 2000 215/70 R 15 C 6 J x 15, ET 68 225/75 R 16 C 6 J x 16, ET 68...

  • Seite 170: Reifen Und Felgen Für Aufgelastete Kastenwagen

    14-8 Technische Daten Reifen und Felgen für aufgelastete Kastenwagen Maxichassis (Auflastung) t.z.G. zul. Achslast zul. Reifen- Stahlfelge Radan- [kg] vorne Achslast größe ww. Alufelge schluss hinten 4000 2100 2400 225/75 R 16 C 6 J x 16, ET 68 5 / 78 / 130 4000 2100 2400...

  • Seite 171: Reifenfülldrücke

    14-9 Technische Daten 14.5 Reifenfülldrücke Kastenwagen Reifen Fülldruck [bar] Basis Michelin XC Camping 215/70 R 15 C vo: 5,0 hi: 5,5 FIAT 225/75 R 16 C vo: 5,5 hi: 5,5 FIAT Sonstige Reifenhersteller 1) 215/70 R 15 C vo: 4,1 hi: 4,5 FIAT 225/75 R 16 C...
  • Seite 172 Technische Daten 14-10...

  • Seite 173: Index

    Ix-1 Index Index Dachklimaanlage 10-21 Abgas 09-2 Luftversorgung 05-1 Absperrhähne und Ventile Türverriegelung 10-14 09-5 Kurvenfahren 02-9 Eingangsstufe 03-5 Einbauten und Abgas 09-2 Eingangstür 05-3 Änderungen 09-1 Absicherung der Elektro- Elektroanlage Prüfung 09-1 Ladegerät anlage 07-20 Absicherungen 07-20 Regler und Ventile 09-2 Einbauort 07-26 Abwassertank 08-7 Elektroinstallationen...
  • Seite 174 Index Ix-2 PVC-Belag 12-6 Gesamtmasse 03-3 Wartungsintervalle 12-1 Teppichboden 12-6 Teerverschmutzungen 12-4 Wassereinfüllstutzen 05-7 Toilettenraum 12-7 Tische 06-5 Wasserspültoilette 08-8 Zubehörteile 12-7 Toilette Winterbetrieb 12-9 Polsterumbau 06-7 Benutzung 08-10 Belüftung 12-9 Profiltiefe 04-3 Kassette entleeren 08-11 Winterpause 12-8 Prüfung der Gasanlage 09-1 Toilettenklappe 05-5 Basisfahrzeug 12-8 Pushlock 06-3...
  • Seite 175 Hobby-Wohnwagenwerk Ing. Harald Striewski GmbH Harald-Striewski-Straße 15 D-24787 Fockbek/Rendsburg www.hobby-caravan.de...

Inhaltsverzeichnis
