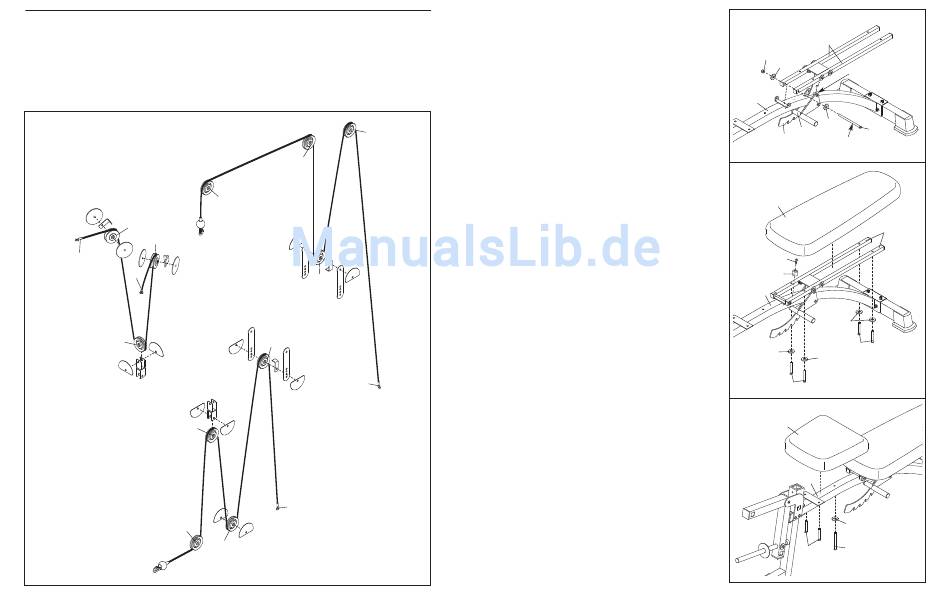

KABELDIAGRAMME
Die Kabeldiagramme unten geben die richtige Verlegung des Lat-Kabels (81), des unteren Kabels (82) und des
Butterfly-Kabels (83) an. Bitte benutzen Sie das Diagramm zur Überprüfung, ob die Kabel richtig installiert wur-
den. Sollten die Kabel nicht richtig verlegt worden sein, dann wird die Heimfitnessstation nicht richtig funktion-
ieren und Sie riskieren, dass Ihr Hantelbank beschädigt wird. Die Zahlen zeigen für beide Kabel die richtige
Verlegung an. Vergewissern Sie sich, dass die Kabel nicht in den Kabelklappen verhaken werden und
dass die Kabelklappen die Kabeln nicht berühren.
Butterfly-Kabel (83)
Länge: 1,25m
4
2
5
1
3
2
Unteres Kabel (82)
Länge: 5,59m
1
4
2
1
Lat-Kabel (81)
Länge: 3,16m
3
4
5
5
3
22
6. Schieben Sie die Rückenlehnenklammer (7)
durch den Schlitz am Bankrahmen (1) und unter
den Einstellhebel (11). Achten Sie darauf, dass
sich die M10 x 62mm Flachkopfschraube (27)
unter der Rückenlehnenklammer befindet.
Geben Sie etwas Schmierfett auf einen M10 x
168mm Bolzen (109). Befestigen Sie die
Rückenlehnenröhren (8) mit dem Bolzen, zwei
M10 Unterlegscheiben (99) und einer M10 Nylon-
Verschlussmutter (97) am Bankrahmen (1).
Ziehen Sie die Nylon-Verschlussmutter nicht
zu fest an; die Rückenlehnenröhren müssen
leicht zu drehen sein.
7. Befestigen Sie den Bankrahmenstoßdämpfer
(135) mit einer M4 x 16mm Schraube (107) am
Bankrahmen (1).
Befestigen Sie die Rückenlehne (14) mit vier M6
x 38mm Schrauben (102) und vier M6 Unterleg-
scheiben (101) an den Rückenlehnenröhren (8).
Ziehen Sie die vier M10 Nylon-
Verschlussmuttern (97) die in Schritt 5 benutzt
wurden fest.
8. Befestigen Sie den Sitz (15) mit einer M6 x 63mm
Schraube (103), einer M6 Unterlegscheibe (101)
und zwei M6 x 16mm Schrauben (104) am
Bankrahmen (1).
6
8
97
99
27
1
99
109
11
7
Schmieren
7
14
8
107
135
1
101
102
101
101
102
8
15
1
101
103
104
7
