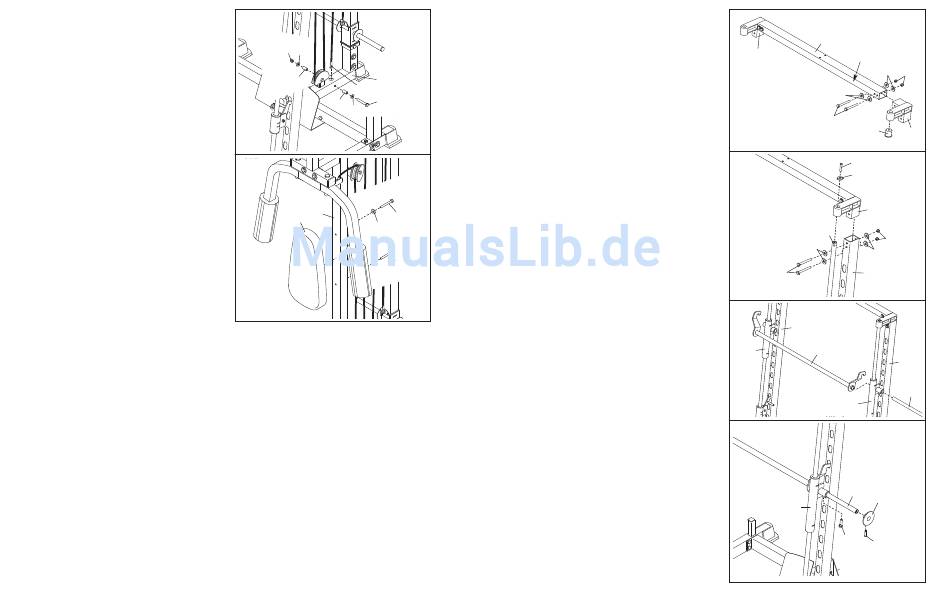

44. Befestigen Sie das untere Kabel (82) mit einem
M10 x 75mm Bolzen (127), zwei M10
Unterlegscheiben (99), zwei 27mm
Abstandsstücken (87) und einer M10 Nylon-
Verschlussmutter (97) innerhalb der hinteren Basis
(33). Ziehen Sie die Verschlussmutter nicht zu
fest an, das Kabel muss sich reibungslos
drehen können.
45. Befestigen Sie die Butterfly-Rückenlehne (80) mit
zwei M6 x 72mm Schrauben (105) und zwei M6
Unterlegscheiben (101) am mittleren Pfosten
(37).
46. Vergewissern Sie sich, dass alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird unter EIN-
STELLUNGEN auf den folgenden Seiten erklärt.
Bevor Sie das Hantelbank benutzen, ziehen Sie an jedem Kabel ein paar Mal um sicherzustellen, dass die
Kabel reibungslos die Rollen laufen. Falls eines der Kabel nicht reibungslos luft, finden und korrektieren Sie
das Problem. WICHTIG: Wenn die Kabel nicht korrekt angebracht sind, können sie wenn ein schweres
Gewicht benutzt wird, beschädigt werden. Siehe KABELDIAGRAMME auf Seite 22 zur korrekten
Kabelfhrung. Falls die Kabel schlaff sind, müssen sie angezogen werden; siehe FEHLERSUCHE auf
Seite 23.
44
97
99
87
33
82
127
87
99
45
37
105
80
101
101
105
18
19. Drücken Sie eine runde Verbindungsbuchse (74)
in das linke Rahmenverbindungsstück (49) hinein.
Richten Sie den oberen Rahmen (40) mit dem
Produktnamen-Aufkleber wie gezeigt aus. Befest-
igen Sie den oberen Rahmen (40) mit zwei M10 x
91mm Bolzen (116), vier M10 Unterleg-scheiben
(99) und zwei M10 Nylon-Verschluss-muttern (97)
am linken Rahmenverbindungsstück (49). Ziehen
Sie die Verschlussmuttern noch nicht fest.
Stellen Sie das rechte Rahmenverbindungs-
stück (50) am oberen Rahmen (40) auf die gle-
iche Weise zusammen.
20. Befestigen Sie das linke Rahmenverbindungs-
stück (49) mit zwei M10 x 91mm Bolzen (116),
vier M10 Unterlegscheiben (99) und zwei M10
Nylon-Verschlussmuttern (97) am linken Pfosten
(36). Ziehen Sie die Verschlussmuttern noch
nicht fest.
Befestigen Sie das linke Rahmenverbindungs-
stück (49) mit einer M10 x 50mm Schraube (108)
und einer M10 Unterlegscheibe (99) an der
Führungsstange (41).
Befestigen Sie das rechte Rahmenverbin-
dungsstück (50) auf die gleiche Weise.
21. Schieben Sie die Gewichtsstange (55) durch die
linke Hantelgleitstange (51), die Einraststange
(56) und die rechte Hantelgleitstange (123).
Achten Sie darauf, dass die Einraststange so
ausgerichtet ist, wie hier angezeigt.
Haken Sie die Haken der Einraststange (56) in
einem Satz Löcher an den Pfosten (36, 69) ein.
22. Schieben Sie einen Gewichtsstopper (67) auf die
Gewichtsstange (55). Drehen Sie eine 1/4" x
14mm Schraube (119) durch den Gewichtsstop-
per und durch das Loch in der Gewichtsstange.
Ziehen Sie die Schrauben noch nicht fest.
Drehen Sie eine 1/4" x 14mm Schraube (119)
durch die linke Hantelgleitstange (51). Ziehen Sie
die Schrauben noch nicht fest.
Wiederholen Sie diesen Schritt mit der recht-
en Hantelgleitstange (nicht abgebildet) und
dem anderen Gewichtsstopper (ebenfalls
nicht abgebildet).
19
40
50
Aufkleber
99
99
116
74
20
108
99
49
41
97
99
99
36
116
21
69
123
56
51
22
55
67
51
119
119
11
97
49
36
55
