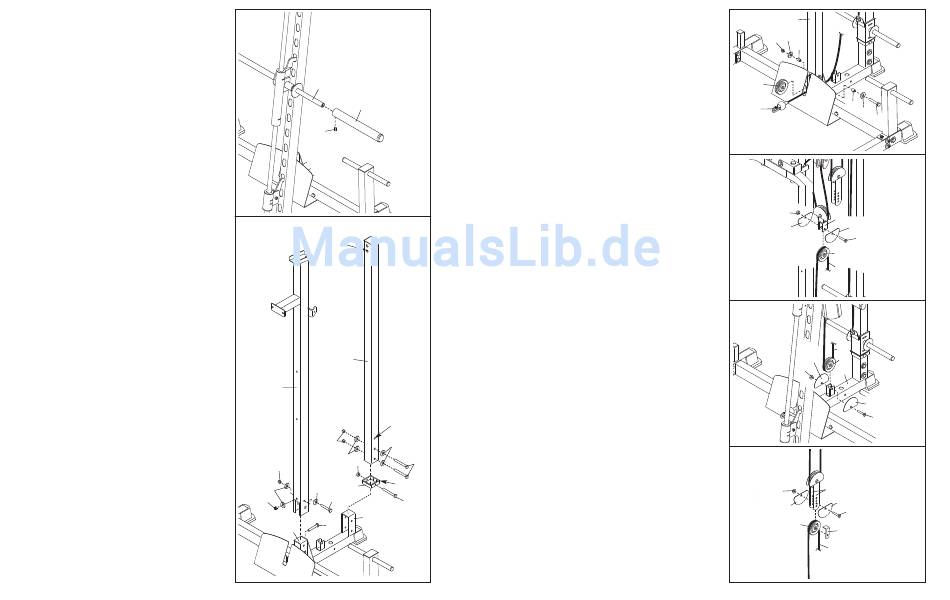

23. Schieben Sie den Hanteladapter (59) auf die
Gewichtsstange (55). Drehen Sie einen 1/4" x
9,5mm Gewindestift mit Innensechskant (120) in
den Hanteladapter hinein. Ziehen Sie die
Schraube noch nicht fest.
Wiederholen Sie diesen Schritt mit dem
anderen Hanteladapter (nicht abgebildet).
24. Befestigen Sie den mittleren Pfosten (37) mit
einem M10 x 78mm Bolzen (110), einer M10
Unterlegscheibe (99) und einer M10 Nylon-
Verschlussmutter (97) an der mittleren Basis (32)
und an der hinteren Basis (33). Ziehen Sie die
Verschlussmuttern noch nicht fest.
Befestigen Sie den mittleren Pfosten (37) mit
einem M10 x 75mm Bolzen (127), zwei M10
Unterlegscheiben (99) und einer M10 Nylon-
Verschlussmutter (97) an der mittleren Basis (32).
Ziehen Sie die Verschlussmuttern noch nicht
fest.
Befestigen Sie einen Gewichtsstopper (70) am
angezeigten Loch des hinteren Pfostens (38).
Benutzen Sie dazu einen M10 x 88mm Bolzen
(114) und eine M10 Nylon-Verschlussmutter (97).
Achten Sie darauf, dass sich die quadratische
Halterungsbuchse (61) obenauf befindet.
Befestigen Sie den hinteren Pfosten (38) mit zwei
M10 x 75mm Bolzen (127), vier M10
Unterlegscheiben (99) und zwei M10 Nylon-
Verschlussmuttern (97) an der hinteren Basis
(33), wobei sich die Sechskantlöcher auf der
angedeuteten Seite befinden müssen. Ziehen Sie
die Verschlussmuttern noch nicht fest.
23
55
59
120
24
Sechskant-
löcher
38
37
Loch
99
97
99
97
97
61
70
99
99
127
97
33
110
32
12
40. Finden Sie das untere Kabel (82). Führen Sie
das Kabelende mit der Öse durch den mittleren
Pfosten (37) und unter einer 90mm Rolle (90)
vorbei. Befestigen Sie die Rolle innerhalb des
Pfostens mit einem M10 x 75mm Bolzen (127),
zwei M10 Unterlegscheiben (99), zwei 17mm
Abstandsstücken (86) und einer M10 Nylon-
Verschlussmutter (97).
41. Führen Sie das untere Kabel (82) über einer
90mm Rolle (90) vorbei, wie angedeutet.
Befestigen Sie die Rolle und zwei halbe Finger-
schutzstücke (133) mit einem M10 x 47mm
Bolzen (136) und einer M10 Nylon-Verschluss-
mutter (97) an der doppelten "U"-Klammer (73).
42. Führen Sie das untere Kabel (82) unter einer
90mm Rolle (90) vorbei, wie angedeutet.
Befestigen Sie die Rolle und zwei halbe Finger-
schutzstücke (133) mit einem M10 x 47mm
Bolzen (136) und einer M10 Nylon-Verschluss-
mutter (97) an der hinteren Basis (33).
43. Führen Sie das untere Kabel (82) über einer
127
90mm Rolle (90) vorbei, wie angedeutet.
Befestigen Sie die Rolle, eine kleine Kabelklappe
(125) und zwei halbe Fingerschutzstücke (133)
mit einem M10 x 47mm Bolzen (136) und einer
M10 Nylon-Verschlussmutter (97) am zweiten
114
Satz Löcher von unten an den zwei Rollenplatten
(72). Achten Sie darauf, dass die Kabelklappe
so ausgerichtet ist, dass das Kabel in der Rille
der Rolle verläuft.
40
37
97 99
86
90
86
82
99
127
41
97
73
133
133
136
90
82
42
82
90
133
97
33
133
136
43
72
97
133
133
136
90
125
82
17
