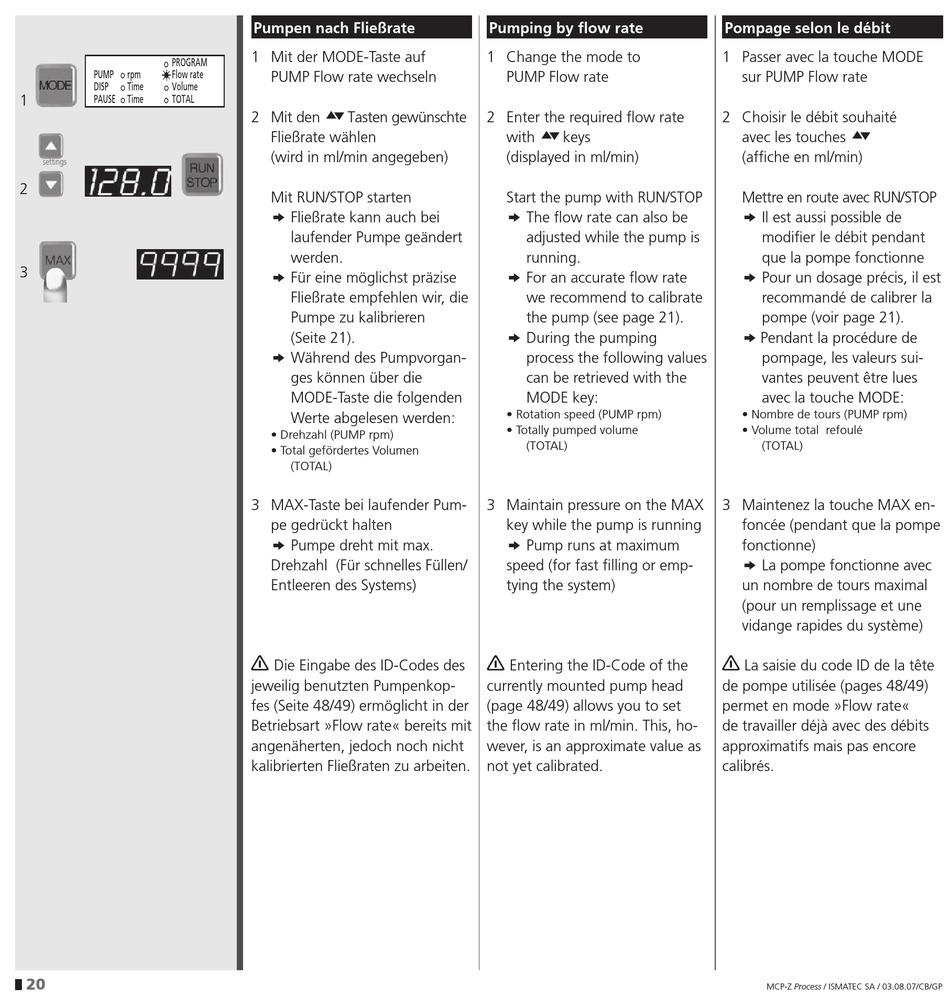

Nach Fließrate - Ismatec MCP-Z Process ISM 918 Betriebsanleitung

PROGRAM
PUMP rpm Flow rate
DISP Time Volume
1
PAUSE Time TOTAL
settings
2
3
20
Pumpen nach Fließrate
1 Mit der MODE-Taste auf
PUMP Flow rate wechseln
5 6
2 Mit den Tasten gewünschte
Fließrate wählen
(wird in ml/min angegeben)
Mit RUN/STOP starten
k Fließrate kann auch bei
laufender Pumpe geändert
werden.
k Für eine möglichst präzise
Fließrate empfehlen wir, die
Pumpe zu kalibrieren
(Seite 21).
k Während des Pumpvorgan-
ges können über die
MODE-Taste die folgenden
Werte abgelesen werden:
• Drehzahl (PUMP rpm)
• Total gefördertes Volumen
(TOTAL)
3 MAX-Taste bei laufender Pum-
pe gedrückt halten
k Pumpe dreht mit max.
Drehzahl (Für schnelles Füllen/
Entleeren des Systems)

Die Eingabe des ID-Codes des
jeweilig benutzten Pumpenkop-
fes (Seite 48/49) ermöglicht in der
Betriebsart »Flow rate« bereits mit
angenäherten, jedoch noch nicht
kalibrierten Fließraten zu arbeiten.
Pumping by flow rate
1 Change the mode to
PUMP Flow rate
2 Enter the required flow rate
5 6
with keys
(displayed in ml/min)
Start the pump with RUN/STOP
k The flow rate can also be
adjusted while the pump is
running.
k For an accurate flow rate
we recommend to calibrate
the pump (see page 21).
k During the pumping
process the following values
can be retrieved with the
MODE key:
• Rotation speed (PUMP rpm)
• Totally pumped volume
(TOTAL)
3 Maintain pressure on the MAX
key while the pump is running
k Pump runs at maximum
speed (for fast filling or emp-
tying the system)

Entering the ID-Code of the
currently mounted pump head
(page 48/49) allows you to set
the flow rate in ml/min. This, ho-
wever, is an approximate value as
not yet calibrated.
Pompage selon le débit
1 Passer avec la touche MODE
sur PUMP Flow rate
2 Choisir le débit souhaité
5 6
avec les touches
(affiche en ml/min)
Mettre en route avec RUN/STOP
k Il est aussi possible de
modifier le débit pendant
que la pompe fonctionne
k Pour un dosage précis, il est
recommandé de calibrer la
pompe (voir page 21).
k Pendant la procédure de
pompage, les valeurs sui-
vantes peuvent être lues
avec la touche MODE:
• Nombre de tours (PUMP rpm)
• Volume total refoulé
(TOTAL)
3 Maintenez la touche MAX en-
foncée (pendant que la pompe
fonctionne)
k La pompe fonctionne avec
un nombre de tours maximal
(pour un remplissage et une
vidange rapides du système)

La saisie du code ID de la tête
de pompe utilisée (pages 48/49)
permet en mode »Flow rate«
de travailler déjà avec des débits
approximatifs mais pas encore
calibrés.
MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP
