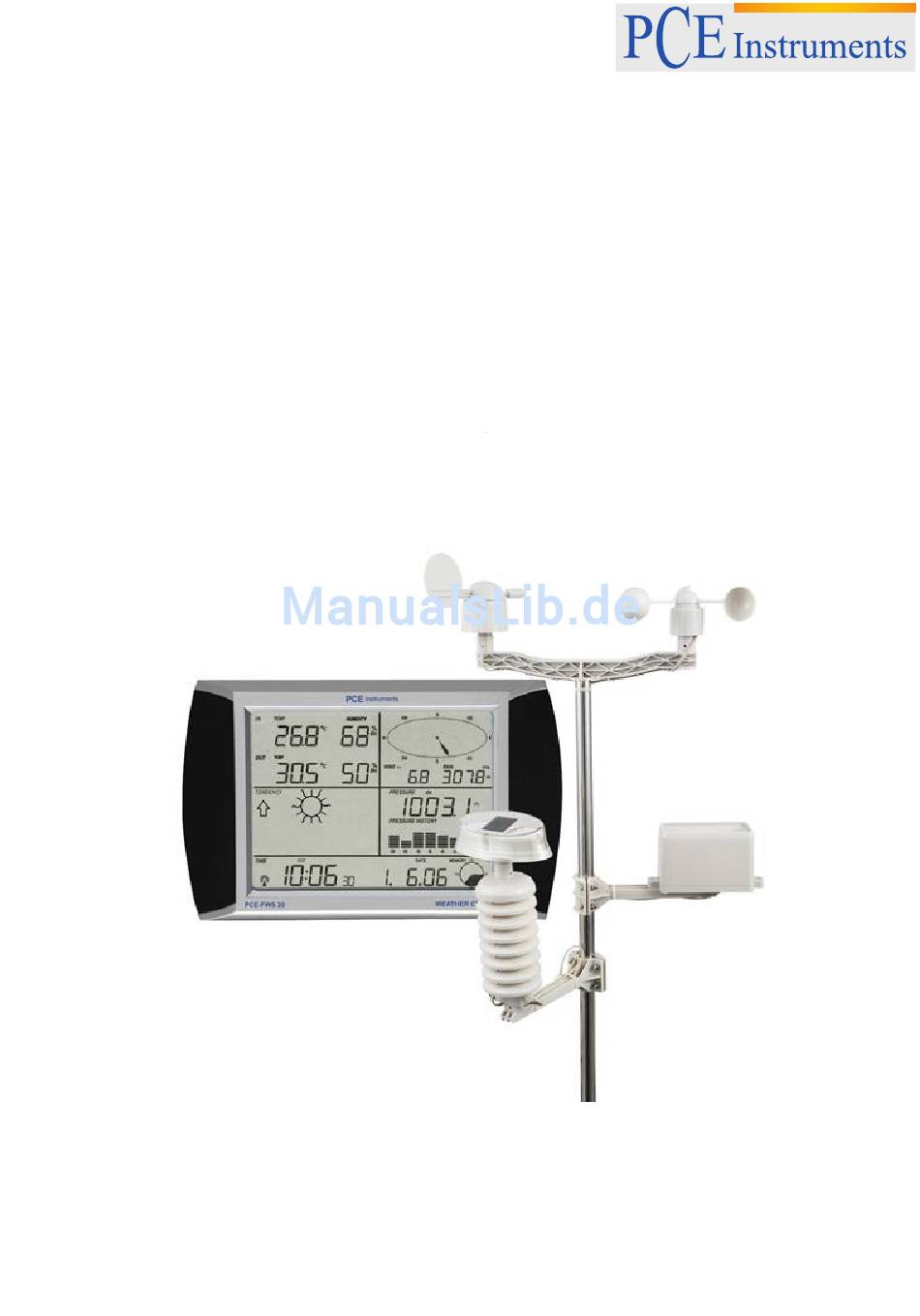

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Feuchtigkeitsmessgerät PCE-FWS 20 Version 2.1 Erstelldatum 03.02.2016 Letzte Änderung 14.07.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Aufbau ........................5 Hinweise ........................8 Überblick über gebräuchliche Begriffe ..................8 Wichtiger Hinweis: ........................8 Bedienungshinweis ........................9 Bedienung ........................ 9 System Start ..........................9 Standortsuche ..........................9 Einstellungen .......................... -
Seite 3: Einleitung

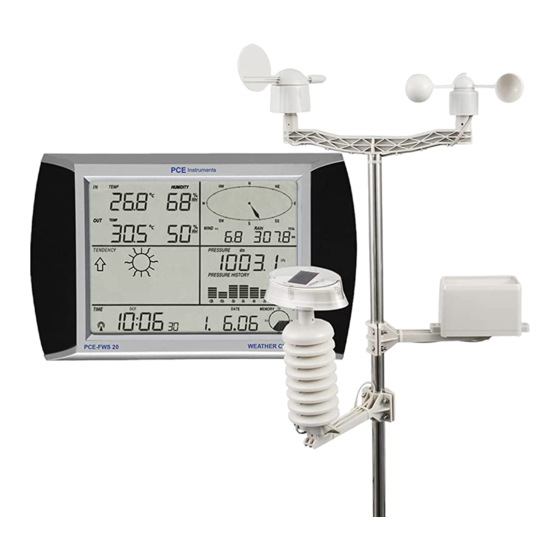

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer Funkwetterstation von PCE Instruments entschieden haben. Diese qualitativ hochwertige Wetterstation ist ein einfach zu handhabendes Wetterbeobachtungssystem, welches die Wetterdaten abliest, anzeigt und aufzeichnet. Es hat sowohl Innen- als auch Außenfühler. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Außendaten Übertragungsentfernung im Freien 100 Meter Messbereich -30 bis +65°C Auflösung 10% … 99% Messbereich der rel. Luftfeuchtigkeit 0 … 9999 mm Regenvolumendarstellung Auflösung 0.1 mm (bei Regenvolumen<1000mm) 1 mm (bei Regenvolumen >1000mm) 0 … 100mph Windgeschwindigkeit Messintervall des Thermohygrosensors 48 s Wasserabweisungsgrad IPX3... -
Seite 5: Aufbau
BETRIEBSANLEITUNG Aufbau... - Seite 6 BETRIEBSANLEITUNG...
- Seite 7 BETRIEBSANLEITUNG...
-
Seite 8: Hinweise
BETRIEBSANLEITUNG Hinweise Überblick über gebräuchliche Begriffe DCF/WWVB Das DCF Zeitsignal ist ein AM moduliertes Tageszeit Signal. Die Grundzeit wird von einem atomangetriebenen Zeitgenerator erzeugt der bis zur millionsten Sekunde genau ist. Barometer und barometrischer Druck Mit einem Barometer wird der Luftdruck gemessen – dieser Messwert wird barometrischer Druck genannt. -
Seite 9: Bedienungshinweis
BETRIEBSANLEITUNG Bedienungshinweis Alle Vorgänge und Funktionen der Wetterstation werden durch leichte Berührung auf dem Touch Screen gestartet. Durch berühren der +, ON/OFF oder – Zeichen wird die entsprechende Auswahl getroffen oder verändert. Bei jeder Berührung, wird ein neuer Programmschritt ausgelöst. Es ertönt ein Signalton (wenn der Ton auf ON ) steht, und das Hintergrundlicht leuchtet ebenfalls für ein paar Sekunden auf.Falls der Bildschirm innerhalb von 30 Sekunden nicht erneut berührt wird, schaltet der LCD-Bildschirm automatisch auf die normale Anzeigefunktion. -
Seite 10: Innentemperatur
BETRIEBSANLEITUNG 6.3.1 Innentemperatur Die Innentemperatur Einstellung aktivieren: 1. Die Innentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen. 2. Die Innentemperaturanzeige erneut berühren um die Innentemperatur Höchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol wird angezeigt. -
Seite 11: Außentemperatur
BETRIEBSANLEITUNG 6.3.2 Außentemperatur Die Außentemperatur Einstellung aktivieren: 1. Die Außentemperaturanzeige berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen Außentemperatur, Wind Chill und Taupunkt zu wählen. 2. Die Außentemperaturanzeige erneut berühren, +Zeichen und – blinken. Das + oder – Zeichen berühren um zwischen °C und °F zu wählen. -
Seite 12: Innenluftfeuchtigkeit
BETRIEBSANLEITUNG 6.3.3 Innenluftfeuchtigkeit Die Innenluftfeuchtigkeit Einstellung aktivieren: 1. Die Innenluftfeuchtigkeitsanzeige berühren um die Innenluftfeuchtigkeitshöchstwarnfunktion einzustellen, das+, ON/OFF und – Zeichen blinken, HI AL Symbol erscheint im Display. Das + oder – Zeichen berühren, um den Wert zu verändern, das + oder – Zeichen für 3 Sek berühren um den Schnellvorlauf zu aktivieren. -
Seite 13: Windgeschwindigkeit
BETRIEBSANLEITUNG 6.3.5 Windgeschwindigkeit Die Windgeschwindigkeit, Einstellungen aktivieren: 1. Die Windgeschwindigkeitsanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen Winddurchschnittsgeschwindigkeit und Windböen-Geschwindigkeit zu wählen. 2. Die Windgeschwindigkeitsanzeige erneut berühren, das + und – Zeichen blinken. Das + oder –... -
Seite 14: Regenmessung
BETRIEBSANLEITUNG 6.3.6 Regenmessung Die Regenmesser Einstellungen aktivieren: 1. Die Regenanzeige berühren, das + und – Zeichen blinken. Das + oder – Zeichen berühren um zwischen 1Stunde, 24Stunden, Monat und Gesamtregen Anzeige zu wählen. 2. Die Regenanzeige erneut berühren, das + und – Zeichen blinken, das + oder –... - Seite 15 BETRIEBSANLEITUNG 6.3.8 Luftdruck Balkendiagramm Die luftdruckbalkendiagrammanzeige berühren und dann mit + oder– zwischen einer Zeitscala von 12 oder 24 Stunden zu wechseln. 6.3.9 Zeit 1. Eine Betätigung des Bereichs TIME ermöglicht die Einstellung des Displaykontrasts (0...8, Startwert ist 5) durch Drücken von + und –. 2.
-
Seite 16: Batteriewechsel
BETRIEBSANLEITUNG Batteriewechsel Der Wechsel der Batterien ist immer dann erforderlich wenn das Display diese anzeigt. Die Anzeige erfolgt im Bereich der Innen und Außentemperatur. Die Batterien des Display / der Empfangseinheit müssen dann gewechselt werden, wenn im Display ein Batteriesymbol mit einem „RX“ erscheint. Achtung: Sobald die Batterien aus dem Display der Wetterstation entnommen werden gehen alle gespeicherten Messdaten verloren. - Seite 17 BETRIEBSANLEITUNG Wenn der Speicher voll ist, dauert es ungefähr zwei Minuten um die aufgezeichneten Daten auf den PC runterzuladen und weitere zwei Minuten um diese Daten für eine graphische Darstellung zu verarbeiten.
-
Seite 18: Software
BETRIEBSANLEITUNG Software System Anforderungen Um die Software in Ihren Computer zu installieren müssen folgende Anforderungen erfüllt sein: Betriebssystem: Windows NT4 (Service Pack >=6a), Windows 2000, Windows XP, Windows Vista oder höher Internet Explorer 6.0 oder höher Prozessor: Pentium lll 500MHz oder höher Datenspeicher: mindestens 128MB, 256MB wird empfohlen CD-ROM Laufwerk Hauptstation und Computer müssen mit einem USB Kabel verbunden werden. -
Seite 19: Grundeinstellung Der Pc Software
BETRIEBSANLEITUNG Grundeinstellung der PC Software Nachdem das Programm gestartet wurde, erscheint folgendes Fenster auf dem Computerbildschirm: Die gesamte Einstellung der Hauptstation wird in die Computersoftware übertragen. Wenn Sie also die Einstellung der Hauptstation manuell beendet haben, brauchen Sie keine Änderungen in der Einstellung Ihrer Computersoftware vorzunehmen. -
Seite 20: Systemmenü
BETRIEBSANLEITUNG Systemmenü 7.4.1 Grundeinstellung Diese Einstellung wird benutzt, um die Anzeigesprache, Grundelement, Einheiten und die entsprechende Warnfunktion ein- oder auszuschalten. Wenn Sie Ihre Auswahl getroffen haben die Speichertaste drücken um die Einstellungen zu übernehmen. -
Seite 21: Alarmeinstellungen
BETRIEBSANLEITUNG 7.4.2 Alarmeinstellungen Diese Einstellung wird benutzt, um die gewünschte Zeit, einen höheren oder niederen Warnwert einzustellen. Wenn Sie Ihre Auswahl getroffen haben, die Speichertaste drücken, um die Einstellung zu übernehmen. Falls Sie keine Veränderung möchten, die Abbruchtaste / Cancel drücken und das Programm ohne Veränderung verlassen. -
Seite 22: Max-Min-Ansicht
BETRIEBSANLEITUNG 7.4.3 Max-Min-Ansicht Diese Einstellung wird benutzt, um die aufgezeichneten MAX und MIN Werte mit einem "Zeitstempel" zu kennzeichnen. Min/Max kann nur am Hauptgerät zurückgesetzt werden. 7.4.4 Spracheinstellung... -
Seite 23: Speicher
BETRIEBSANLEITUNG Speicher 7.5.1 Tabellarische Ansicht Diese Einstellung wird benutzt um, die gespeicherten Daten in einer Tabelle anzuzeigen. Um die Daten eines bestimmten Zeitraumes anzusehen, die gewünschte Zeitspanne eingeben und mit der Searchtaste die Speicherdaten abrufen. Mit der "Exporttaste können ausgewählte Speicherdaten in andere Anwendungen übertragen werden. -
Seite 24: Grafische Ansicht
BETRIEBSANLEITUNG 7.5.2 Grafische Ansicht In diesem Teil ist es Ihnen möglich die gespeicherten Daten zur einfacheren Veranschaulichung als graphische Darstellung zu betrachten. Um Einzelheiten zu betrachten, mit der Maus die entsprechende Stelle klicken und eine Anpassung an den detaillierten Masstab erfolgt automatisch:... -
Seite 25: Fehlerbeseitigung: Graphen Werden Nicht Angezeigt
BETRIEBSANLEITUNG Sie können die Y Achse verändern indem Sie mit dem Mausrädchen rauf und runter drehen oder einen Bereich auswählen. Über den Button kann der Graph als Bild exportiert werden. Fehlerbeseitigung: Graphen werden nicht angezeigt Dies ist der am häufigsten auftretende Fehler. Um den Graphen anzeigen zu lassen gehen Sie bitte wie folgt vor: 1. - Seite 26 BETRIEBSANLEITUNG...
-
Seite 27: Datenupload
BETRIEBSANLEITUNG Datenupload Hinweis: Diese Funktion ist erst ab Version 8.3 verfügbar. Die aktuelle Version steht auf der PCE Instruments Homepage zum Download bereit. 7.7.1 Upload nach Weatherunderground Die gespeicherten Messdaten können auf www.wundergound.com hochgeladen werden. Registrieren Sie sich hierzu auf www.wundergound.com. Anschließend können Sie Ihre ID und Passwort eingegeben werden. -
Seite 28: Entsorgung
BETRIEBSANLEITUNG Es wird geraten die im Grundelement aufgezeichneten Wetterdaten periodisch im PC abzuspeichern ehe die Speicherkapazität der Hauptstation voll ausgenutzt ist (die LCD Anzeige zeigt 100% voll an). Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet.
