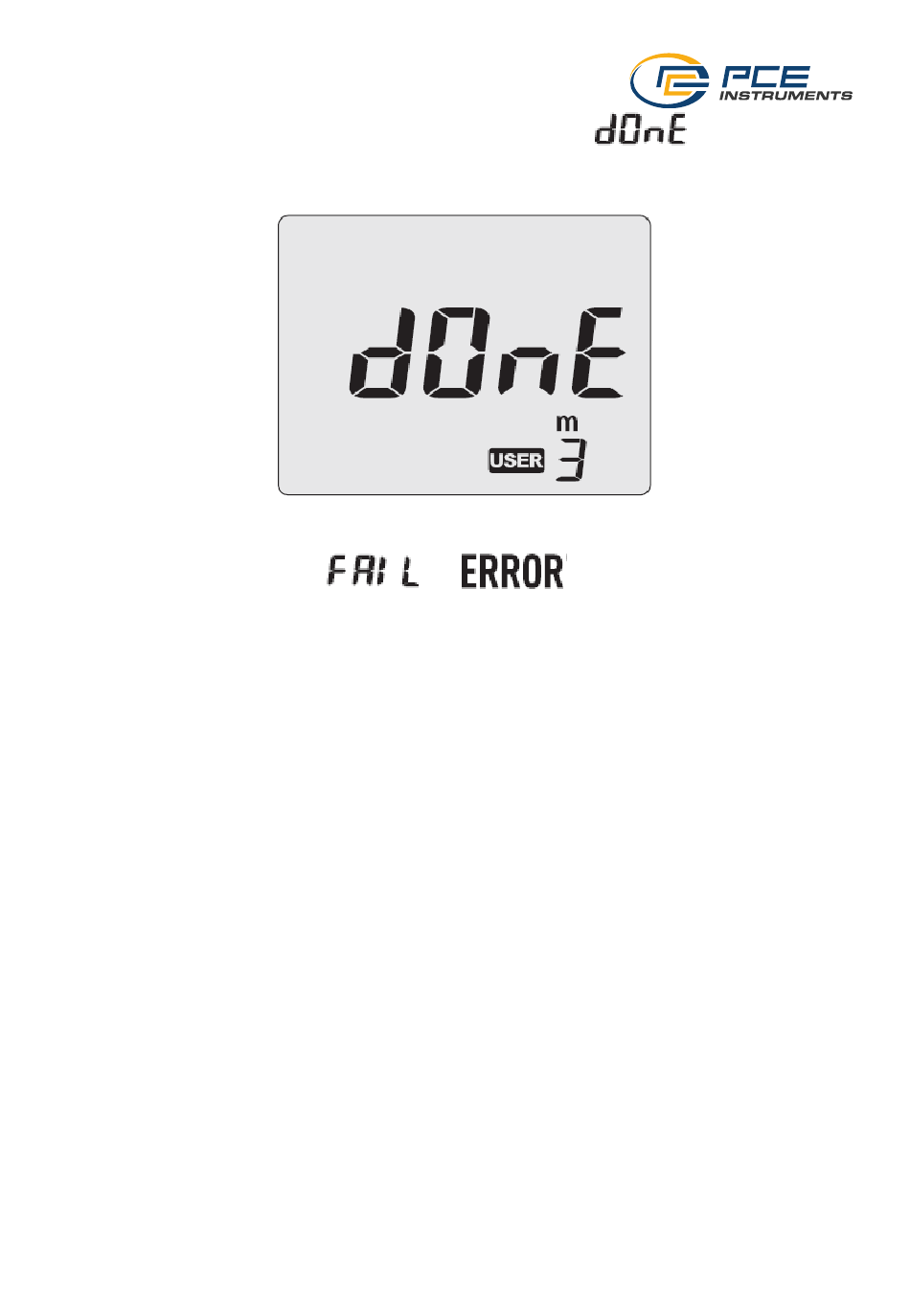

11. Drücken Sie die MEM-Taste. Wenn im Display kurz
das Gerät zurück in den Messmodus geht, war die Einstellung erfolgreich.
Hinweis:
Wenn das Display stattdessen
und Kontakte überprüfen. Wenn Sie dann CAL drücken, kehrt das Gerät in den Messmodus
zurück.
12. Nach Beenden der Einstellungen entfernen Sie die zwei Kelvinklemmen vom
Musterkabel.
7.5
Kabellängenmessung im nutzerdefinierten Modus
Stellen Sie den Drehwahlschalter von OFF auf Ω.
1.
2.
Kalibrieren Sie das Gerät, wie in 7.1 Kalibrierung beschrieben.
3.
Für optimale Ergebnisse sollten Sie sowohl dem Gerät als auch dem zu messenden
Kabel etwas Zeit geben, sich an dieselbe Umgebungstemperatur zu akklimatisieren.
4.
Entfernen Sie die Isolierung an beiden Enden des zu messenden Kabels.
Hinweis:
Stellen Sie sicher, dass die zwei Leiter des zu messenden Kabels sauber sind und komplett
freiliegen und dass die Isolierung entfernt wurde. Achten Sie darauf, dass beide Backen der
Kelvinklemmen den nicht isolierten Leiter kontaktieren. Bei Bedarf kann die freigelegte
Kabelspitze mit Schmirgelpapier bearbeitet werden.
5.
Mit dem Drehwahlschalter können Sie das gewünschte Nutzerprofile auswählen.
6.
Drücken Sie die FT/M-Taste, um Fuß oder Meter auszuwählen.
7.
Verbinden Sie das Spannfutter des Prüfstabs and die metallischen Enden des zu
messenden Kabels.
8.
Die Kabellänge kann nun direkt im Display abgelesen werden.
9.
Entfernen Sie das Spannfutter des Prüfstabs nach beendeter Messung.
und
© PCE Instruments
11
angezeigt wird und
anzeigt, sollten Sie die Anschlüsse
