BETRIEB
WICHTIGER HINWEIS
Die Riemeninformationen müssen in das Gerät eingegeben werden, um genaue Spannungsmesswerte zu
erhalten. Die Riemeninformationen sind beim Riemen- oder Fahrzeughersteller erhältlich. Die Frequenz
wird auch dann gemessen, wenn falsche Informationen eingegeben wurden, jedoch ist der Spannungswert
in N falsch. Wenn der berechnete Spannungswert außerhalb des Anzeigebereichs des Bildschirms liegt,
werden ERROR und ein rotes Licht auf dem Display angezeigt.
Riemenmasse:
Mas = XXX_Xg/m. Bitte wenden Sie sich an den Riemenhersteller, den Fahrzeughersteller oder sehen Sie
in der mitgelieferten Datentabelle nach. Drücken Sie die Taste „Masse" (MASS) und geben Sie den Wert
ein. Achten Sie darauf, dass der Dezimalpunkt korrekt eingegeben wird. Drücken Sie „Speichern/Vorschau"
(SAVE/READ), um zum Startbildschirm zurückzukehren. Eingabebereich: 0,001 g bis 999,9 g.
Riemenbreite und Anzahl der Rippen/Stränge:
Breite – XDOX.XmmR, geben Sie einen Wert zwischen 000,1 mm und 9999 mm ein. Bei Synchronriemen
(Zahnriemen) geben Sie bitte die Riemenbreite (mm) ein. Bei Keilriemen geben Sie die Anzahl der Rippen
oder Stränge des zu messenden Riemens ein. HINWEIS: Die Werte für Rippen/Stränge entnehmen Sie bitte
den Daten des Riemenherstellers. Beispiel: Wenn die Breite des HDT-Zahnriemens 20 mm beträgt, geben
Sie „020,0" ein. Wenn es sich um einen einsträngigen Keilriemen handelt, geben Sie „001,0" ein. Für die
Messung mehrerer Einzelriemen oder Bandriemen geben Sie bitte die korrekte Anzahl der Rippen oder
Stränge des Riemens ein.

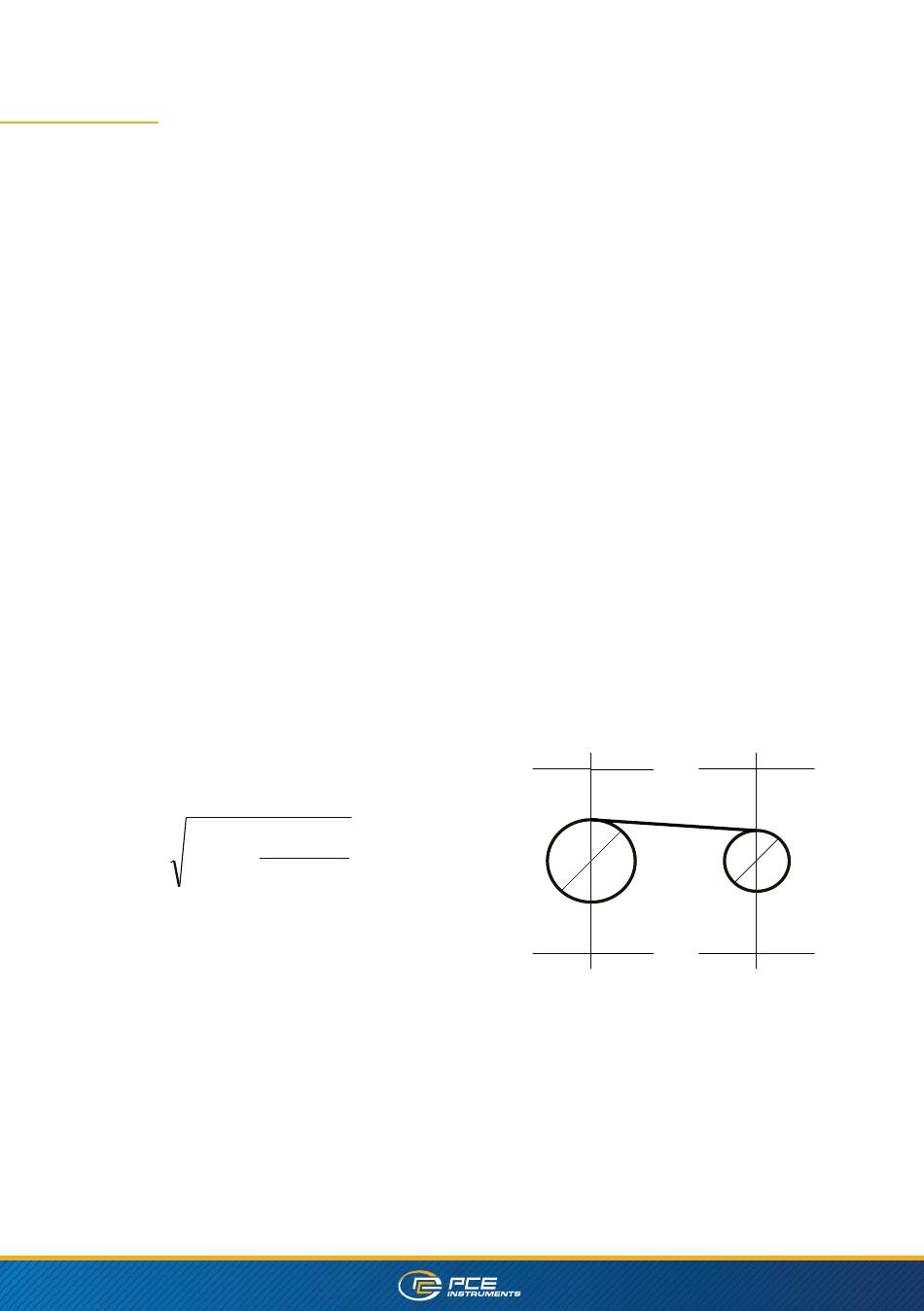

Spannweite:
Spa = xXXX mm. Die Spannweite ist die Tangentenlänge zwischen zwei benachbarten Riemenscheiben.
Der Abstand kann direkt gemessen werden, indem man vom Kontaktpunkt auf einer Riemenscheibe zum
Kontaktpunkt auf der zweiten Riemenscheibe misst. Eingabebereich: 000,1 bis 9999 mm.
Für genauere Ergebnisse kann die Spannweite mit der folgenden Formel berechnet werden
Spa
( )
2
D d −
2
S = CD
−
d
D
4
wobei:
s = Spannweite der Tangente (mm)
cD= Abstand zwischen zwei Zahnrädern (mm) CD
D= Durchmesser der großen Riemenscheibe (mm)
d= Durchmesser der kleinen Riemenscheibe (mim)
Hinweis: Datenspeicherung und -wiederherstellung
Das Riemenspannungsmessgerät kann 20 Gruppen von Riemendaten speichern. Die gespeicherten Daten
können durch langes Drücken der Taste „Speichern/Vorschau" (SAVE/READ) auf dem Startbildschirm
angezeigt werden. Um durch die gespeicherten Daten zu blättern, drücken Sie wiederholt die Taste
„Speichern/Vorschau" (SAVE/READ), bis die gewünschten Daten angezeigt werden, oder verwenden Sie
die Zifferntasten. Die angezeigten Daten können durch Drücken der Tasten „Breite/Masse/Spanne" und
Eingabe des neuen Werts geändert werden.
