3 Produktbeschreibung

Für detaillierte Anlagenschemata siehe Dokument
Anlagenschema SolvisLeo (ALS-LEO).
3.1 Unterscheidung der Systemva-
rianten
Als Pufferspeicher kommt der für den Betrieb mit Luft-
Wasser-Wärmepumpen optimierte SolvisLeo zum Einsatz.
Der Pufferspeicher SolvisLeo 180 ist in zwei verschiedenen
Systemvarianten und mit zwei unterschiedlichen Frontde-
signs erhältlich.
SolvisLeo 180 enthält serienmäßig eine edelstahlgelötete
Warmwasserstation mit einer Warmwasser-Schüttleistung
von 23 l/min. Das bedeutet, dass die Warmwasserstation
kontinuierlich 23 Liter erwärmtes Trinkwasser pro Minute
bereitstellen kann, welches über die Entnahmestellen (z. B.
Wasserhahn, Badewanne und Dusche) zusammen entnom-
men werden kann. Die Dauer der Entnahme und die Tem-
peratur des entnommenen Wassers hängen von der Größe
Ihres Pufferspeichers sowie den eingestellten Wassertem-
peraturen im Pufferspeicher und in der Warmwassersta-
tion ab (siehe Kap. „Wasser", S. 22 und Kap. „Zirkula-
tion", S. 23). Optional kann die Heizkreisstation HKS-G-4,0
integriert werden.
Systemvarianten des SolvisLeo
• SolvisLeo 180
• SolvisLeo 180 mit HKS-G-4,0
Frontdesigns
• Designfront Holz Natur
• Klassikfront Holz Graphit
3.2 Luft / Wasser-Wärmepumpe
Die Wärmepumpen SolvisLea Pro und SolvisPia sind Luft-
Wasser-Wärmepumpen, die als Heizungswärmepumpen
arbeiten und mit einem Pufferspeicher verbunden sind.
In den SolvisLeo ist zudem eine 9 kW Heizpatrone inte-
griert, die die Wärmepumpe bei Bedarf unterstützt (biva-
lenter Betrieb). Im bivalenten Betrieb wird der zweite Wär-
meerzeuger aktiviert, wenn das Gerät allein den Wärme-
bedarf nicht decken kann. Im Fehlerfall als Notheizung ein-
gesetzt wird.
Weitere Eigenschaften:
• Geeignet für Fußbodenheizung und Radiatorenheizung
• Bevorzugt für Niedrigtemperaturheizung
• Entzieht der Außenluft noch bei -20 °C Außentemperatur
Wärme

3.2.1 Funktionsbeschreibung

Über den luftseitigen Wärmeübertrager (Verdampfer) wird
der Außenluft Wärme entzogen. Das Kältemittel verdampft
und wird von einem Verdichter komprimiert. Dafür wird
elektrische Energie benötigt.
Das Kältemittel ist nun auf einem höheren Temperaturni-
veau und gibt die Wärme aus der Luft über einen weiteren
Wärmeübertrager (Verflüssiger) an das Heizsystem ab. Da-
bei entspannt das Kältemittel und der Prozess beginnt er-
neut.
SOLVIS · BAL-LEO-K · Technische Änderungen vorbehalten · 36006-2
Bei Lufttemperaturen unter ca. + 7 °C schlägt sich die Luft-
feuchtigkeit als Reif an den Verdampferlamellen nieder.
Dieser Reifansatz wird bei Bedarf automatisch abgetaut.
Das dabei anfallende Wasser wird abgeleitet.
In der Abtauphase schaltet der Ventilator ab und der Wär-
mepumpenkreis wird umgekehrt. Die für das Abtauen be-
nötigte Wärme wird aus dem Pufferspeicher entnommen.
Am Ende der Abtauphase schaltet die Wärmepumpe auto-
matisch in den Heizbetrieb zurück.

3.2.2 Varianten

Der Pufferspeicher SolvisLeo ist mit den folgenden Solvis-
Wärmepumpen in den jeweils angegebenen Leistungsklas-
sen kompatibel:
• SolvisLea Pro, Leistungsklassen 5, 7, 10 und 13 kW
(A2/W35)
• SolvisPia, Leistungsklassen 13 und 17 kW (A2/W35).
SolvisLea Pro

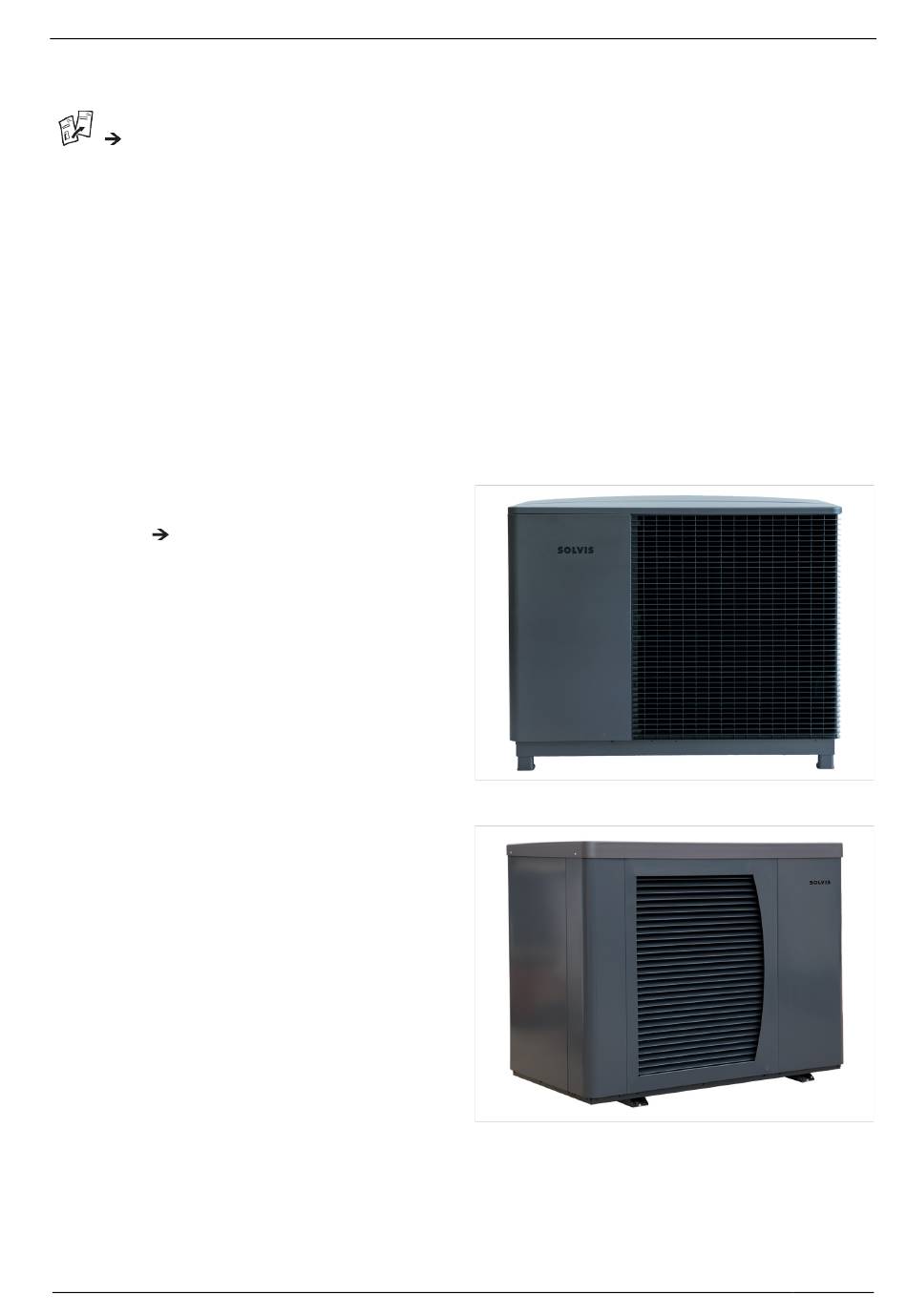

Abb. 1: SolvisLea 5/7/10/13 Pro
SolvisPia
Abb. 2: SolvisPia 13/17

3.3 SolvisControl

Der Systemregler SolvisControl 3 (SC-3) stellt durch eine in-
telligente, witterungsgeführte Regelung die höchste Ener-
gienutzung der Gesamtanlage sicher. Der Speicher wird be-
darfsgerecht be- bzw. entladen, der Wärmeerzeuger
3 Produktbeschreibung
7
