8 Fehlerbehebung
Justieren der Heizkurve
In der Abbildung „Heizkurven bei diversen Raumsoll-
temperaturen" sind die Heizkurven der SolvisControl dar-
gestellt.
Beispiel:
Die Raumsolltemperatur ist auf 20 °C eingestellt, die Steil-
heit auf 1,0. Die Vorlauftemperatur wird dann bei einer Au-
ßentemperatur von 10 °C auf 32 °C geregelt, bei einer Au-
ßentemperatur von -10 °C auf 48 °C.
Die genaue Einstellung der Heizkurve kann mit Hilfe der
Regeln in der Tabelle erfolgen. Zur Energieeinsparung soll-
ten Korrekturen nur in kleinen Schritten vorgenommen
werden.
Das Einstellen der Heizkurve benötigt viel Zeit (durchaus
mehr als 2 Heizsaisons) und Erfahrung. Stimmen Sie Ände-
rungen mit dem Installateur ab.
Alle Korrekturen benötigen einige Zeit, um sich aus-
zuwirken. Warten Sie daher mindestens einen Tag,
bevor Sie weitere Anpassungen vornehmen.
Korrektur der Heizkurve
Problem
Alle Räume sind bei jeder Außentemperatur über-
heizt.*
Raum-Temperatur ist bei jeder Außentemperatur zu
gering.*
Raum-Temperatur im Winter zu gering, in Über-
gangszeit jedoch ausreichend.
Raum-Temperatur im Winter ausreichend, in Über-
gangszeit jedoch zu gering.
Raum-Temperatur im Winter ausreichend, in Über-
gangszeit jedoch zu hoch.
Raum-Temperatur im Winter zu hoch, in Übergangs-
zeit jedoch ausreichend.
* Zunächst müssen alle Heizungsventile voll geöffnet werden. Nehmen Sie dann Anpassungen der Raumtemperatur durch die Einstellung der Heizkurve
vor. Nur, wenn ein oder mehrere Räume eine ausreichende Temperatur haben und die anderen Räume zu warm sind, müssen dort die Heizungsventile
weiter geschlossen werden. Wird es in einem Raum zu kalt, sind dort erst mal die Heizungsventile aufzudrehen, bevor die Heizkurve wieder geändert
wird.
** Stellen Sie die Raumsolltemperatur so ein, dass der Temperaturunterschied ausgeglichen wird. Anschließend ändern Sie die Steilheit um 0,05 pro
2 Grad Temperaturunterschied in die Gegenrichtung. Beispiel: Die Raum-Temperatur ist in der Übergangszeit um ca. 4 Grad zu gering, im Winter aber
ausreichend. Dann müssen Sie die Raumsolltemperatur in den Heizzeitprogrammen um diesen Betrag erhöhen und die Steilheit um 0,1 vermindern.
Hinweise zur Einstellung der Heizkurve
Bezeichnung
Heizkurve Radiator
Heizkurve FBH
Bivalenztemperatur Warmwasser
Bivalenztemperatur Heizung
Heizzeiten (RT)
*nach technischen Einsatzgrenzen, sowie ökologischen oder ökonomischen Kriterien / **nach Auslegung, z. B. Solvis Auslegungstool
46
Lösung
Raumsolltemperatur vermindern, siehe
Kap. „Heizkreise", S. 27.
Raumsolltemperatur erhöhen.
„Steilheit" erhöhen, siehe
Raumsolltemperatur im Heizzeitenprogramm erhöhen und „Steilheit" vermindern.**
Raumsolltemperatur im Heizzeitenprogramm vermindern und „Steilheit" erhöhen.**
„Steilheit" vermindern.
Einstellwert Empfohlener Einstellwert
Werkszustand Wärmepumpe monoenergetisch
1,0
1,2
0,5
0,8
-
0 °C
-
-8 °C
06:00 - 08:00 (21 °C), 08:00 - 16:00
06:00 - 22:00
(20 °C), 16:00 - 22:00 (21 °C)

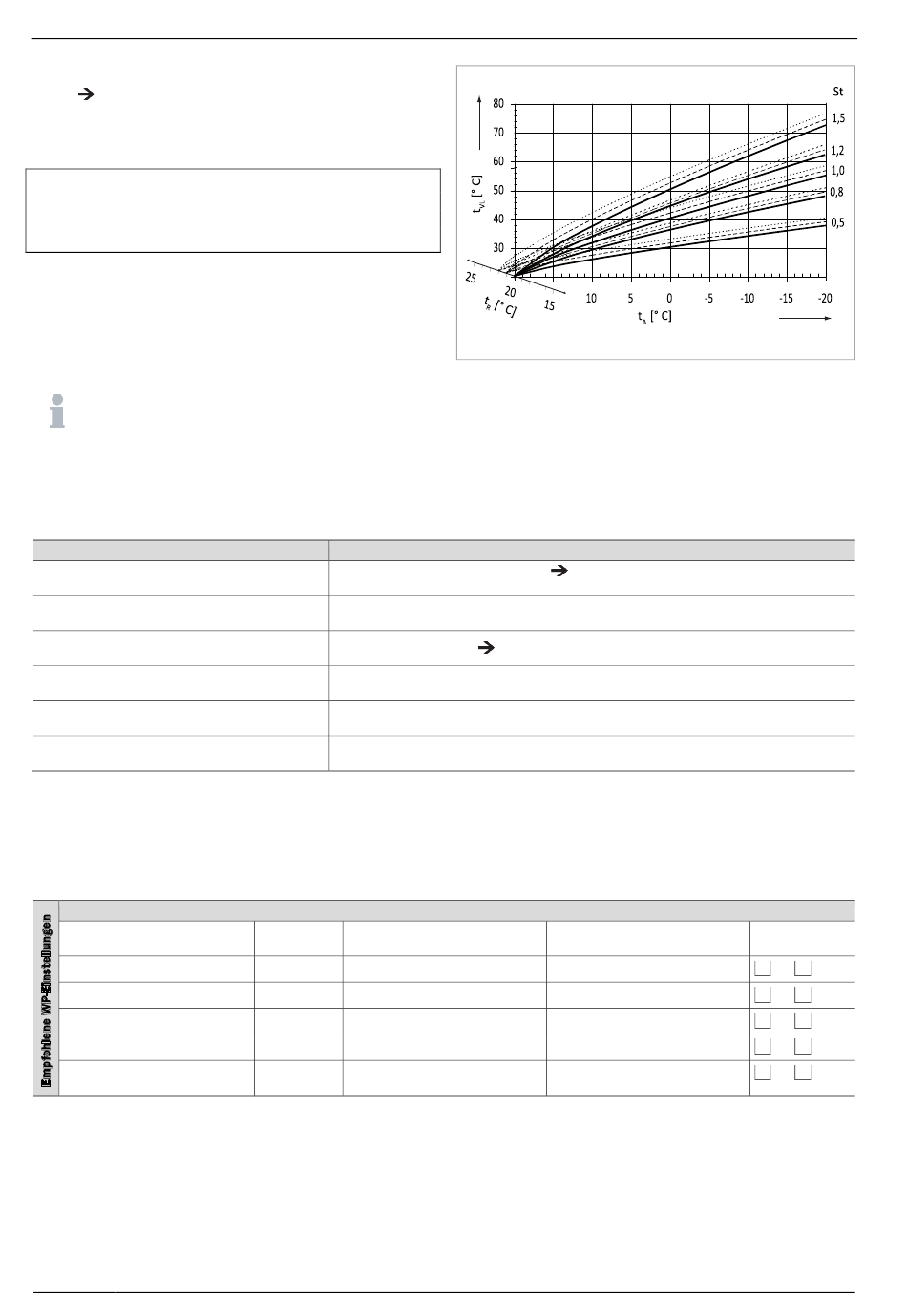

Abb. 24: Heizkurven bei diversen Raumsolltemperaturen
St Steilheit der Heizkurve
t Außentemperatur [°C]
A
t Raumsolltemperatur [°C]
R
t Vorlaufsolltemperatur [°C]
VL
Heizkurve bei Raumsolltemperatur
––––––––– 20 °C
--------------- 21 °C
.................. 22 °C
Abs. „Raum-Soll- und Absenktemperatur ändern",
Abs. „Was ist eine Heizkurve?", Kap. „Heizkreise", S. 27.
Empfohlener Einstellwert
Wärmepumpe hybrid
1,0
0,5
*
**
06:00 - 08:00 (21 °C), 08:00 - 16:00
(20 °C), 16:00 - 22:00 (21 °C)
BAL-LEO-K · Technische Änderungen vorbehalten · 36006-2 · SOLVIS
Wert
eingestellt?
Ja Nein
Ja Nein
Ja Nein
Ja Nein
Ja Nein
