Sommer-/Winterumschaltung Einstellen - Solvis Solvisleo Bedienungsanleitung

• „Tag-Temp. Zeitfenster 1 - 3": Eingabe der Raum-Soll-
temperaturen 1 - 3, die für den Tag-Betrieb (innerhalb
der Heizzeitfenster 1 - 3) gelten sollen.
• „Absenk-Temperatur": Eingabe der Temperatur, auf die
die Räume außerhalb der Zeitfenster geheizt werden sol-
len.
Die vorgegebenen Werte den Wünschen entspre-
chend anpassen. In ungedämmten Gebäuden kann
die Reduzierung der Raumtemperatur um 1 °C eine
Energieeinsparung von ca. 5 % erbringen.
Bei sanierten Gebäuden oder in Verbindung mit
Wärmepumpensystemen oder Fußbodenheizungen
sollte die Absenktemperatur wenig bis gar nicht von
der Tagtemperatur abweichen, um hohe Lasten
beim Wiederaufheizen zu vermeiden.
Zum Ändern der Heizzeiten, siehe
ten ändern", S. 19.
Vorhaltezeit und Raumeinfluss einstellen
1. Mit der Navigationstaste nach unten auf die nächste
Seite wechseln.
2. Die Werte ggf. anpassen.
0:00 tt.mm.jj
Vorlauftemp.IST
Vorlauftemp.SOLL
Raumeinfluss
Vorhaltezeit
• „Vorlauftemp.IST": Aktuelle Vorlauftemperatur des
Heizkreises, wenn ein Vorlaufsensor vorhanden ist.
• „Vorlauftemp.SOLL": Vom Regler ermittelte Vorlaufsoll-
temperatur.
„+": Wird ein „+" angezeigt, ist die Vorlauftemperatur er-
höht worden, um das Takten der Wärmepumpe zu redu-
zieren.
• „Raumeinfluss": Wenn ein Raumbedienelement (optio-
nal) angeschlossen ist, kann eingestellt werden, wie hoch
der Einfluss der Raumtemperatur auf die Berechnung
der Vorlaufsolltemperatur ist. Wir empfehlen eine Ein-
stellung von 10 %.
Wird ein Raumbedienelement verwendet und ist
der Raumeinflussfaktor > 0, müssen die Heizungs-
ventile im Raum, in dem das Raumbedienelement
installiert ist, voll geöffnet sein.
• „Vorhaltezeit": Abhängig von der Außentemperatur wird
der Heizkreis um die Vorhaltezeit früher auf Tag-Betrieb
geschaltet. Ziel ist es, bei tieferen Außentemperaturen
entsprechend früher mit der Aufheizung der Räume zu
beginnen.
SOLVIS · BAL-LEO-K · Technische Änderungen vorbehalten · 36006-2
Kap. „Heizzei-
Heizkreise - Heizkreis 1 4/5
22°C
55°C
10%
0min.

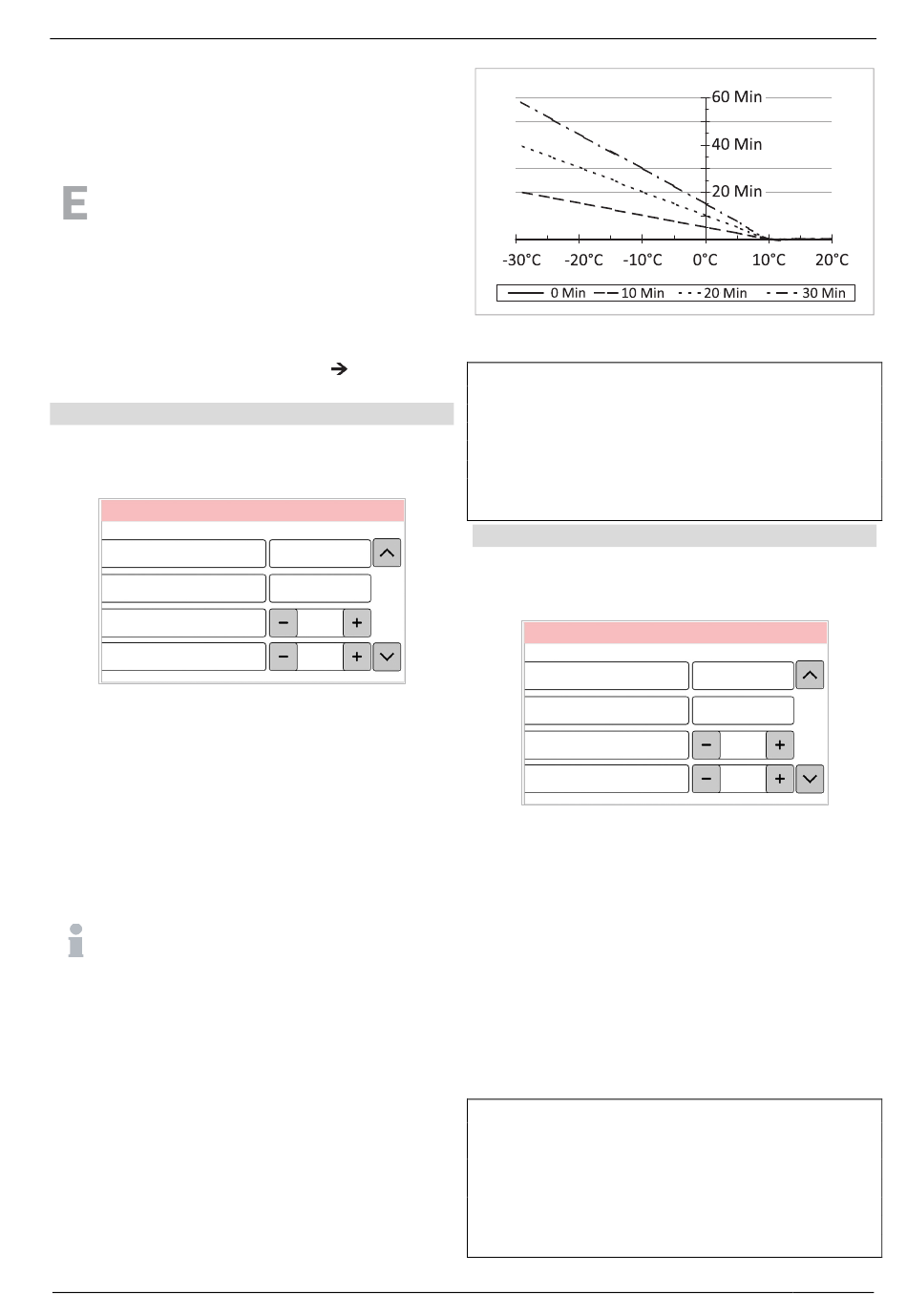

Abb. 20: Vorhaltezeit
Beispiel:
Die Vorhaltezeit ist linear von der Außentemperatur ab-
hängig. In der Abbildung ist die Zeitspanne des vorzeitigen
Aufheizens in Abhängigkeit von der Außentemperatur für
die Vorhaltezeiten von 0, 10, 20 und 30 Minuten darge-
stellt.
• Bei +10 °C beträgt die Vorhaltezeit immer 0 Minuten
• Bei -10 °C entspricht die Vorhaltezeit dem eingestellten
Wert „Vorhaltezeit".

Sommer-/Winterumschaltung einstellen

1. Mit der Navigationstaste nach unten auf die nächste
Seite wechseln.
2. Die Werte ggf. anpassen.
0:00 tt.mm.jj
aktuelle Außentemperatur (AT)
Mittelwert Außentemperatur
HK-Start (Tag): AT kleiner
HK-Start (Absenk): AT kleiner
• „aktuelle Außentemperatur (AT)": Aktuelle Außentem-
peratur
• „Mittelwert Außentemperatur": Mittelwert über 30
Min. (wird vom Regler verwendet).
• „HK-Start (Tag): AT kleiner": Einschalttemperatur des
Heizkreises im Tag-Betrieb
• „HK-Start (Absenk): AT kleiner": Einschalttemperatur
des Heizkreises im Absenk-Betrieb.
Der Heizkreis wird abgeschaltet, wenn entsprechend der
Betriebsart (Tag-/Absenk-Betrieb) der Mittelwert der Au-
ßentemperatur den „HK-Start (Tag): AT kleiner"-Wert bzw.
„HK-Start (Absenk): AT kleiner"-Wert um 2 K (Hysterese)
überschreitet.
Beispiel:
Mit den Werten schaltet sich im Tag-Betrieb der Heizkreis
ab, wenn die mittlere Außentemperatur über 19 °C + 2 K =
21 °C steigt. Der Heizkreis schaltet sich wieder ein, wenn
die Außentemperatur unter 19 °C fällt.
Im Absenk-Betrieb wird abgeschaltet, wenn die mittlere
Außentemperatur über 10 °C + 2 K = 12 °C steigt. Der Heiz-
kreis schaltet sich wieder ein, wenn die Außentemperatur
unter 10 °C fällt.
6 Fachnutzer-Bedienung
Heizkreise - Heizkreis 1 5/5
12°C
14°C
19°C
10°C
