6 Fachnutzer-Bedienung
Je niedriger die Abschalttemperaturen gewählt wer-
den, desto mehr Energie lässt sich einsparen. Die ab
Werk eingestellte Temperatur 19 °C ist auf Neubau-
ten mit guter Wärmedämmung abgestimmt und ist
ggf. an die vorliegende Wärmedämm-Ausführung
sowie weitere Randbedingungen (z. B. eine vorhan-
dene PV-Anlage) anzupassen.
ACHTUNG
Einstellwert für „HK-Start (Absenk): AT kleiner"
beachten
Ansonsten sind Schäden an der Heizung möglich.
• „HK-Start (Absenk): AT kleiner" nicht unter
+ 3 °C einstellen, weil es sonst im Absenk-Betrieb
keinen Frostschutz gibt.

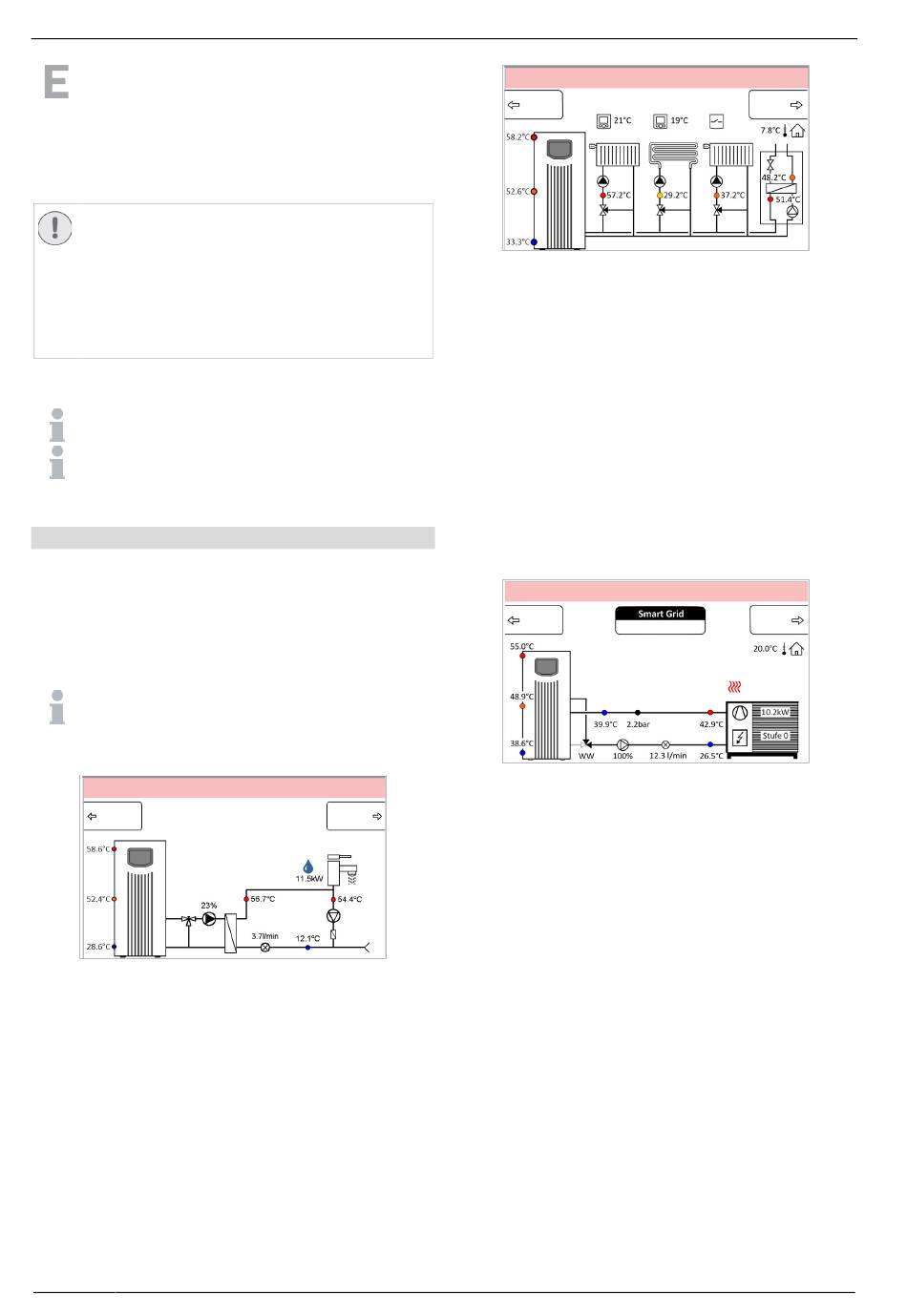

6.4.8 Anlagenschema

Aufrufen mit Auswahl-Menü „Sonstiges", Seite 1.
Durch Drücken der Hilfetaste wird die Anzeige des
Sensorwertes (z. B. 63,8 °C) gegen die Sensorbe-
zeichnung (z. B. S1) getauscht. Damit lassen sich An-
zeige und Benennung einfach zuordnen.
Den Anlagenstatus abfragen
1. In das Menü „Sonstig." wechseln.
2. „Anlagenschema" wählen.
3. Die Statuswerte im ersten Menü (Warmwasser) able-
sen.
4. Für die anderen Anlagenschemata oben die Buttons
„WP" oder „Wasser" wählen.
Die Verfügbarkeit der jeweiligen Anlagenschemata
ist abhängig von der Ausstattung/Anlagenkonfigura-
tion.
Erläuterung der Anlagenschemata
0:00 tt.mm.jj
Heizung
Anlagenschema - Wasser
• Speicher mit Sensoren S1, S4 und S9
• Warmwasserstation mit Sensoren S2 und S18 sowie
PWM-Pumpe „WW"
• Kaltwassersensor S15 (wenn nicht angeschlossen, wird
konstant 10 °C angezeigt)
• Zirkulation (wenn aktiviert: Puls, Zeit sowie Puls und Zeit)
mit Sensor S11 und Pumpe A1.
30
Anlagenschema - Wasser
WP
0:00 tt.mm.jj
WP
Heizkreis 1 Heizkreis 2 Heizkreis 3
Anlagenschema - Heizung
• Speicher mit Sensoren S1, S4, S9
• Falls vorhanden, Festbrennstoffkessel mit Ladepumpe A7
und Kesselsensor S16
• Heizkreis 1 mit Pumpe A3, ggf. Mischer A8/9 und Sensor
S12
• ggf. Heizkreis 2 mit Pumpe A4, ggf. Mischer A10/11 und
Sensor S13
• ggf. Heizkreis 3 mit Pumpe A5, ggf. Mischer A6/7 und
Sensor S16 (Mischer und Sensor entfallen bei Initialisie-
rung mit Fernwärmeübergabestation)
• ggf. vorhandene Raumbedienelemente werden ange-
zeigt
• ggf. Anlagendrucksensor
• Außentemperatursensor S10.
0:00 tt.mm.jj
Wasser
Normaler Betrieb
Anlagenschema - Wärmepumpe
• Speicher mit Sensoren S1, S4 und S9
• Vor- und Rücklauftemperatur Wärmepumpe
• Anzeige der Ansteuerung der Ladepumpe in Prozent
• angeforderte Leistung der Heizpatrone
• aktuelle thermische Leistung des Verdichters
• ggf. Anlagendrucksensor, Vorlauftemperatur im Speicher
im nach der Heizpatrone
• Volumenstrom in l/min
• Anzeige des Status der Wärmepumpe (Symbol und Text
über der Wärmepumpe). Die angezeigten Betriebszu-
stände sind: „Abtauung", „Frostschutz", „Bereitschaft",
„Warmwasser", „Heizbetrieb", „Kühlbetrieb", „Ruhe-
zeit", „Aus", „Hand/Aus", „Störung" und „Nachlauf"
• Außentemperatursensor S10.
BAL-LEO-K · Technische Änderungen vorbehalten · 36006-2 · SOLVIS
Anlagenschema - Heizung
Wasser
Ein
Anlagenschema - Wärmepumpe
Heizung
Heizbetrieb
