Solvis SolvisLeo 180 Montageanleitung
Heizungspufferspeicher für solvis-wärmepumpen
Verwandte Anleitungen für Solvis SolvisLeo 180
Inhaltszusammenfassung für Solvis SolvisLeo 180
- Seite 1 Montage SolvisLeo 180 Heizungspufferspeicher für Solvis-Wärmepumpen ● inkl. Systemregelung ● inkl. Warmwasserbereitung ● inkl. Heizkreisanbindung ● inkl. Wärmepumpenanbindung...
- Seite 2 Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar.
- Seite 3 Abschluss der Anschlussarbeiten ......................22 Inbetriebnahme ............................... 23 Speicher ................................. 23 SolvisControl ................................24 Thermisches Mischventil ............................24 Heizungsanlage ..............................24 Heizkreispumpe Wilo PARA (bei integrierter HKS) ....................24 Ladepumpe ................................26 Grundeinstellung ..............................26 SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 4 11 Anhang ..................................37 11.1 Anlagenschemata und Anschlusspläne ........................37 11.2 Ersatzteilübersicht ..............................37 11.3 Zubehör .................................. 37 11.4 Sensoren und Anschlüsse am Speicher ........................37 11.5 Typenschild ................................38 12 Index ..................................39 MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 5 • VDI 2035 Blatt 1 Vermeidung von Schäden in Warmwas- ser-Heizungsanlagen - Steinbildung und wasserseitige Korrosion • Richtlinien des Deutschen Instituts für Bautechnik • Landesbauordnung (LBO) • VDE 0100/IEC 60364 Errichten von Niederspannungsan- lagen • Niederspannungsrichtlinie 2006/95/EG. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...

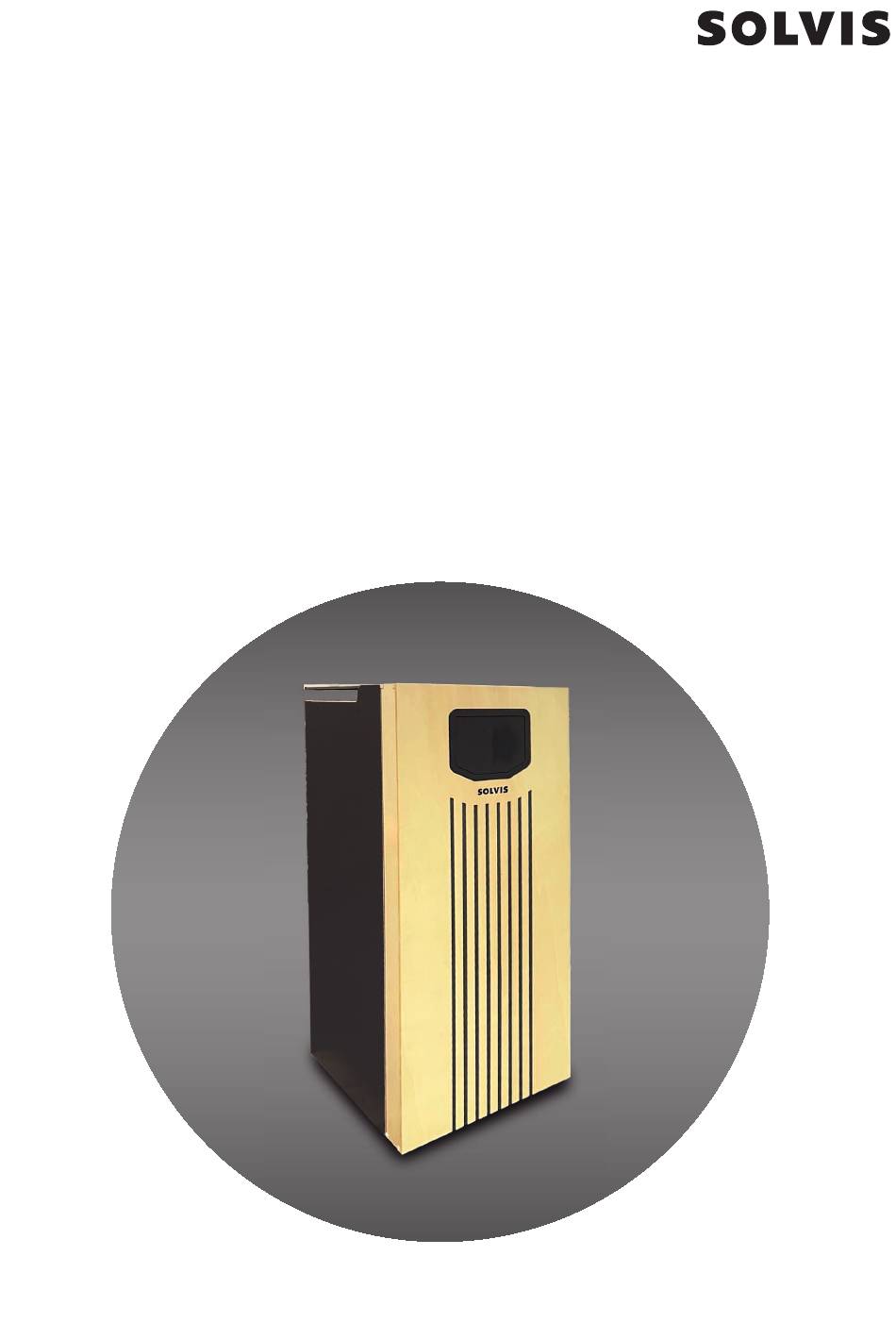

- Seite 6 • ohne integrierte Heizkreisstation, zur Kombination mit unseren wandhängenden Heizkreisstationen, HKS-xx, für bis zu 3 Heizkreise Abb. 1: SolvisLeo 180 mit Designfront Holz Natur Abb. 2: SolvisLeo 180 mit Klassikfront Holz Graphit MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 7 D28-Pressverbindungen. Bestehend aus: • 6 Anschlussrohren (Edelstahl, isoliert) • Deckelplatte Pappelholz • 2 Halter für die Deckelplatte Abb. 3: Anschlussrohrset mit Deckel Alle Zubehörteile sind in der Solvis Preisliste auf- geführt. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 8 WARNUNG Gefahr durch hohes Transportgewicht (> 100 kg) Personen- oder Sachschäden. • Geeignetes Transportmittel einsetzen, z. B. eine Abb. 4: Transport von SolvisLeo 180 mit Sackkarre Sackkarre. 3. Die Umverpackung vorsichtig entfernen, dazu keine Folgende Lagerungsbedingungen einhalten: scharfen Gegenstände einsetzen.
- Seite 9 4. Den Speicher (sowie entfernte Holzverkleidung) in den Aufstellraum tragen. 5. Im Aufstellraum den Speicher auf die Bodenplatte stel- len und ausrichten. 6. Holzgehäuse in umgekehrter Reihenfolge montieren. Abb. 7: Holzverkleidung rechts demontieren SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 10 5. Den Speicher (sowie die Isolierung, die Bodenplatte und die weitere Holzverkleidung) in den Aufstellraum tragen. 6. Im Aufstellraum den Speicher auf die Bodenplatte stel- len und ausrichten. 7. Isolierung und Holzgehäuse in umgekehrter Reihen- folge montieren. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 11 Füße lotrecht ausrichten (z. B. mithilfe der in- tegrierten Libelle im Bodenbereich des Gehäuses oder ei- ner Wasserwaage). Im Lademodul und der Front des SolvisLeo 180 ist ein Abtropfblech montiert. Falls Wasser austreten sollte, wird es an dieser Stelle aus dem Lademodul abgeführt.
- Seite 12 Holzverkleidung des Sol- 2. Die Kappen von den Rohrenden am Speicher abziehen. visLeo verschrauben (siehe Abb. 13, S. 13). 3. Das Lademodul in die Holzverkleidung des SolvisLeo einsetzen. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 13 Die Rosetten um die vom Speicher zum Lademodul geführten Rohre führen und einkleben (vgl. Abb. 14). Abb. 14: Rosette in Anschlussrohrdurchführung eingesetzt Lademodulrückwand (Holz) eingesetzte Rosette Anschlussrohr des Speichers SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 14 Abb. 16. Die Sensoren sind werkseitig bereits so ver- legt, dass sie sich in der Nähe des jeweiligen Einstecklochs befinden. Abb. 17: Sensormontage S1, S3 und S4 Vormontiertes Führungsrohr Sensor Sicherungsstopfen Einsteck-Markierungsring MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 15 6.3.2 Mit externen Heizkreisstationen demoduls von SolvisLeo. Sie ist ab Werk elektrisch bereits angeschlossen. Bei der Systemvariante des SolvisLeo 180 ohne Heizkreis- Die Anschlussrohre enden beim SolvisLeo 180 oberhalb der station können externe Heizkreisstationen an den Sol- Regelungskonsole mit einem glatten Rohr. An die An- visLeo angeschlossen werden.
- Seite 16 Lademoduls integriert. Sie sind werkseitig bereits beiden längsten Anschlussrohre des Anschlussrohrsat- elektrisch angeschlossen. zes benutzen. Das längste muss für den H-RL genutzt Die Anschlussrohre enden beim SolvisLeo 180 oberhalb der werden, das nächstkürzere für den H-VL. Regelungskonsole mit einem glatten Rohr. An die An- •...
- Seite 17 1. Beiliegende Abstandshalterung für die Abdeckplatte auf das Behältergehäuse schrauben. Abb. 22: Abstandshalterung montiert Abstandshalter vorn Abstandshalter hinten 2. Die Abdeckplatte auf die Rohre und die Abstandshalte- rung legen und mit den Schrauben befestigen. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 18 Schutzmaßnahmen und Hinweise in dieser Anleitung betreiben. • Die Anlage ist in den örtlichen Potentialausgleich unter Beachtung der Mindestquerschnitte einzu- beziehen. • Bei mehrphasigem Netzanschluss auf die richtige Phasenlage des Netzes achten. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 19 Netzplatine gemäß Anschlussplan auflegen. Die dungsschiene zu verbinden. Leitungen mit den Zugentlastungen sichern. Potentialausgleich anschließen Das Gerät in den örtlichen Potentialausgleich einbezie- hen. 1. Von der Haupterdungsschiene im Hausanschlussraum einen Schutzpotentialausgleichsleiter mit grün-gelber SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 20 Spannungsversorgung sowie die Datenübertragung erfol- gen über diese Leitung von der Netzplatine aus. 1. Anschlussleitung an die zweipolige Klemme des Raum- bedienelementes unter Beachtung der Polarität an- schließen (siehe Abb. 29). MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 21 2) oder S16 (Heizkreis 3) anschließen. Dabei „heizkreis- cken. richtig“ vorgehen, d. h., wurde die Pumpe an A3 (= Heizkreis 1) angeschlossen, so muss der Sensor an S12 (= Heizkreis 1) angeschlossen werden. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 22 Schließen des Deckels nicht eingeklemmt werden. 2. Zugentlastungen vorsichtig anziehen. 3. Prüfen, ob alle Buchsenleisten auf die Netzplatine ge- steckt sind. 4. Deckel (1) mit vier Schrauben (2) befestigen. Abb. 31: SC-3 in „Parkposition“ bringen MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 23 1. Die Anlage über den KFE-Hahn (1) befüllen. Abb. 32: Füll- und Entleerhahn im Lademodul Füll- und Entleerhahn Entlüfter 2. Anlage inkl. Speicher am Entlüfter (2) entlüften. 3. Anlage spülen und ggf. erneut entlüften. 4. Dichtigkeitsprüfung durchführen. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 24 Temperaturskala am thermischen Mischventil an- passen: • WWS-23: „65 °C“ (siehe Abb. 33) Bei hartem Trinkwasser kann es durch diese höhere Einstellung zu vermehrten Kalkablagerungen und erhöhtem Energieverbrauch kommen. Abb. 35: Anzeige Entlüftung läuft MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 25 * drei vordefinierte Kennlinien (I, II, III) zur Auswahl. Regelungsart einstellen Die LED-Auswahl der Regelungsarten und den dazugehö- rigen Kennlinien erfolgt im Uhrzeigersinn. 1. Bedientaste kurz (ca. 1 Sekunde) drücken. Abb. 36: Grundeinstellung (Konstant-Drehzahl, Kennlinie III) SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 26 3. Optional: Anlagenbetreiber in den Umgang mit dem Falls das Wasser nicht warm genug ist, siehe auch Raumbedienelement erläutern. Kap. „Fehlerbehebung“ der Bedienungsanlei- 4. Auf die jährliche Wartungspflicht hinweisen. tung (BAL-LEO-I). 5. Anlagenordner übergeben. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 27 1. Die Front abnehmen. 2. Den Entlüfterschlauch sicher in einen Auffangbehälter oder Entwässerungsablauf leiten. 3. Handentlüfter öffnen. Austretendes Luft-/Wassergemisch wird über den Ent- lüfterschlauch in den Auffangbehälter bzw. Entwässe- rungsablauf geführt. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 28 Spülen den Wärmeübertrager vom Netz trennen. 1. Warmwasser-Wärmeübertrager auf der Trinkwasser- seite mit 20%-iger Ameisensäure entgegen der Be- triebsrichtung spülen. 2. An Zapfstellen Perlatoren überprüfen, ggf. reinigen. 3. Zapfstellen nach der Reinigung sorgfältig spülen. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 29 • 15 V fehlen (intern) oder Gleichspan- nung im unzulässigen Bereich Motorfehler Motor arbeitet im unzulässigen Bereich Netzanschluss unterbrechen und wieder ohne Anzeige verbinden Pumpe läuft nicht Anschlussspannung und Sicherung prüfen SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 30 873 mit Front, 742 ohne Front Höhe 1575 Speicherkippmaß 1701 Durchmesser ohne Isolierung Mindestabstände zu Innenwänden zu Außenwänden Mindestabstand vorn (bei montierter Front) Mindestabstand seitlich kein Mindestabstand Mindestabstand hinten kein Mindestabstand MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 31 10 Technische Daten 100 100 100 100 Abb. 41: Ansichten SolvisLeo 180 (alle Maße in mm) * nur mit optionalem Anschlussrohrsatz (ROS-LEO-180) SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 32 * Alarmausgang schaltet nur, wenn der Warnton aktiviert wurde und aufgrund einer Störung ausgelöst wird. ** Blockierschutz: Die Heizkreispumpen können individuell an der SolvisControl so eingestellt werden, dass sie an ganz bestimmten Tagen eine gewisse Zeit laufen. Zeitpunkt und Dauer können geändert werden. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 33 Plattenwärmeübertrager Hersteller, Typ Danfoss XB06H-1-30 EL Plattenanzahl Stk. Inhalt je Seite Die in der Warmwasserstation verbaute Pumpe kann entweder eine Wilo Para 15-130/7-50/iPWM1 oder eine IMP NMT PWM 15/90-130 Neo sein. SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 34 Verfügbare externe Förderhöhe bei 1,7 m³/h Der Alsonic-Sensor ist beim SolvisLeo auch in der Variante ohne integrierte Heizkreisstation verbaut. Abb. 43: Pumpenkennlinie Wilo-Para 15/6 SCU Förderhöhe [m] Volumenstrom [m³/h] Leistungsaufnahme [W] MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 35 7 (in Ruheposition = 0) Sonstige Komponenten im Rücklauf des Ladekreises mit: ● Ultraschall-Volumenstromsensor Alsonic-Sensor – ● Temperatursensor Rücklauf ● externer Temperatursensor Vorlauf Abb. 44: Pumpenkennlinie IMP NMT HL 15/90-130 Neo Förderhöhe [m] Volumenstrom [m³/h] SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 36 Platine der Anschlussbox an. Die Regelung erfolgt stufenlos: Mit einer Leistungselektronik wird eine Phase (L1) modulierend geregelt, die beiden anderen Phasen werden bei Bedarf zugeschaltet. Die SC-3 kann damit eine Leistungsunterdeckung der Wär- mepumpe bedarfsgerecht ausgleichen. MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 37 Abb. 45: Sensoren/Anschlüsse des Pufferspeichers SolvisLeo 180 Sensor S1 „Speicher oben“ Sensor S6 „Speicherreferenz“ Sensor S4 „Heizungspuffer oben“ Wärmepumpe-Heizungsrücklauf (WP-RL-H) Wärmepumpe-Rücklauf Warmwasserbereitung (WP-RL-WW) Rücklauf Warmwasserstation WWS (W-RL) Heizungsvorlauf (H-VL) Vorlauf Warmwasserstation WWS (W-VL) Entlüfter Wärmepumpe-Vorlauf (WP-VL) SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 38 Abb. 46: Typenschildmuster SolvisLeo 180 HKS Jahr der Herstellung Typ Heizkreisstation (falls verbaut) Typenbezeichnung Typ Warmwasserstation Abschnitt: Maximale Temperaturen in °C Materialausführung Behälterwand Abschnitt: Elektrische Anschlussdaten Heizungs-Puffer-Volumen Herstellort Warmwasser-Puffer-Volumen Hersteller Tatsächlicher Wasserinhalt Maximaler Betriebsdruck in bar MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 39 Zubehör ..........7, 16 Palette ............. 8 Zugentlastung ......19, 20, 22 Gewähr ............ 5 pH-Wert ..........28 Grundeinstellung ........26 Potentialausgleich ......... 19 Potentialausgleichsschiene ....19 Handentlüfter ........27 Pumpenkennlinie ......34, 35 SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 40 Notizen MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 41 Notizen SOLVIS · MAL-LEO · Technische Änderungen vorbehalten · 35976-2...
- Seite 42 Notizen MAL-LEO · Technische Änderungen vorbehalten · 35976-2 · SOLVIS...
- Seite 44 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 E-Mail: info@solvis.de Internet: www.solvis.de...
