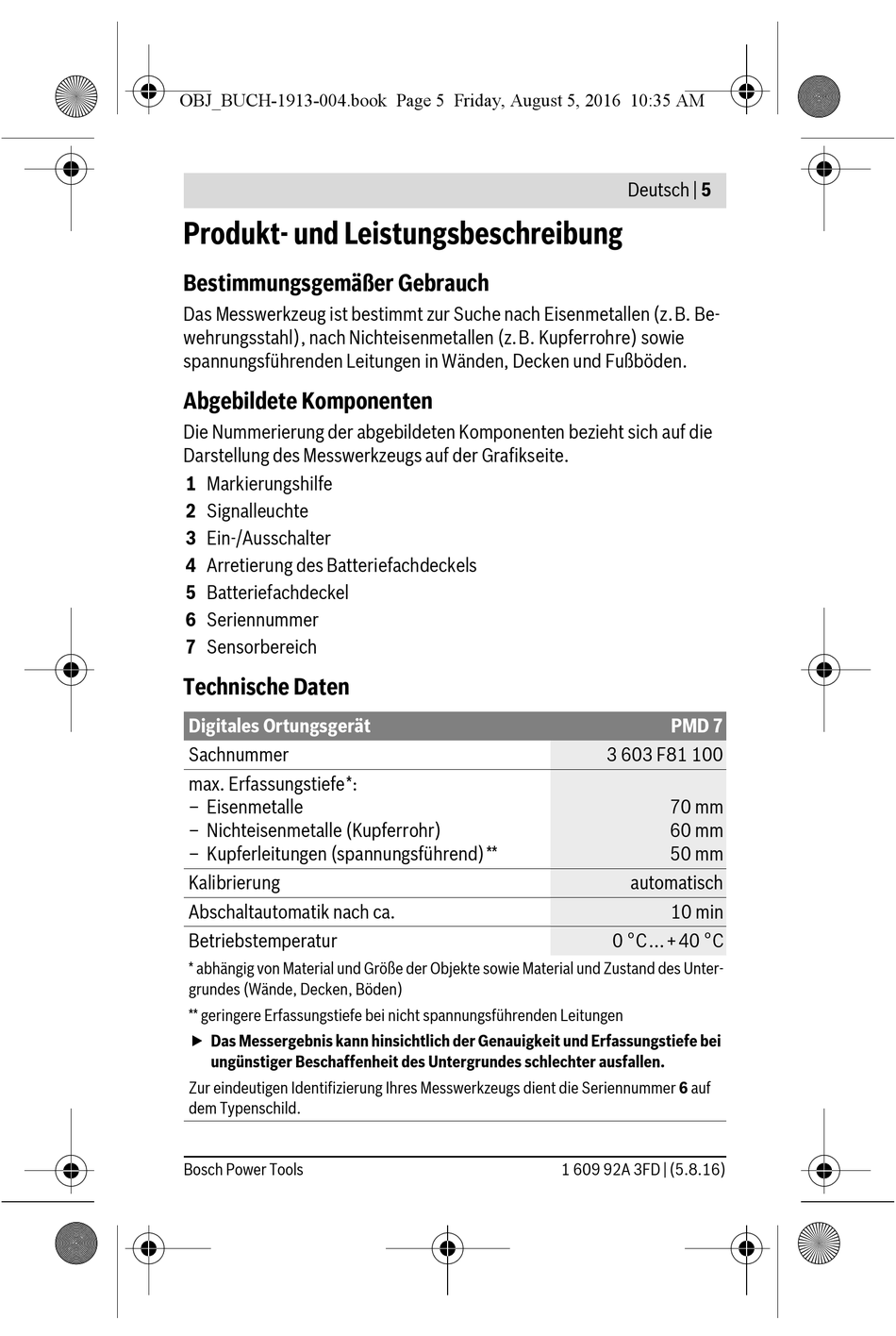

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zur Suche nach Eisenmetallen (z.B. Be-
wehrungsstahl), nach Nichteisenmetallen (z.B. Kupferrohre) sowie
spannungsführenden Leitungen in Wänden, Decken und Fußböden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die
Darstellung des Messwerkzeugs auf der Grafikseite.
1 Markierungshilfe
2 Signalleuchte
3 Ein-/Ausschalter
4 Arretierung des Batteriefachdeckels
5 Batteriefachdeckel
6 Seriennummer
7 Sensorbereich

Technische Daten

Digitales Ortungsgerät
Sachnummer
max. Erfassungstiefe*:
– Eisenmetalle
– Nichteisenmetalle (Kupferrohr)
– Kupferleitungen (spannungsführend)**
Kalibrierung
Abschaltautomatik nach ca.
Betriebstemperatur
* abhängig von Material und Größe der Objekte sowie Material und Zustand des Unter-
grundes (Wände, Decken, Böden)
** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen
 Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei
ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf
dem Typenschild.
Bosch Power Tools
Deutsch | 5
PMD 7
3 603 F81 100
70 mm
60 mm
50 mm
automatisch
10 min
0 °C...+40 °C
