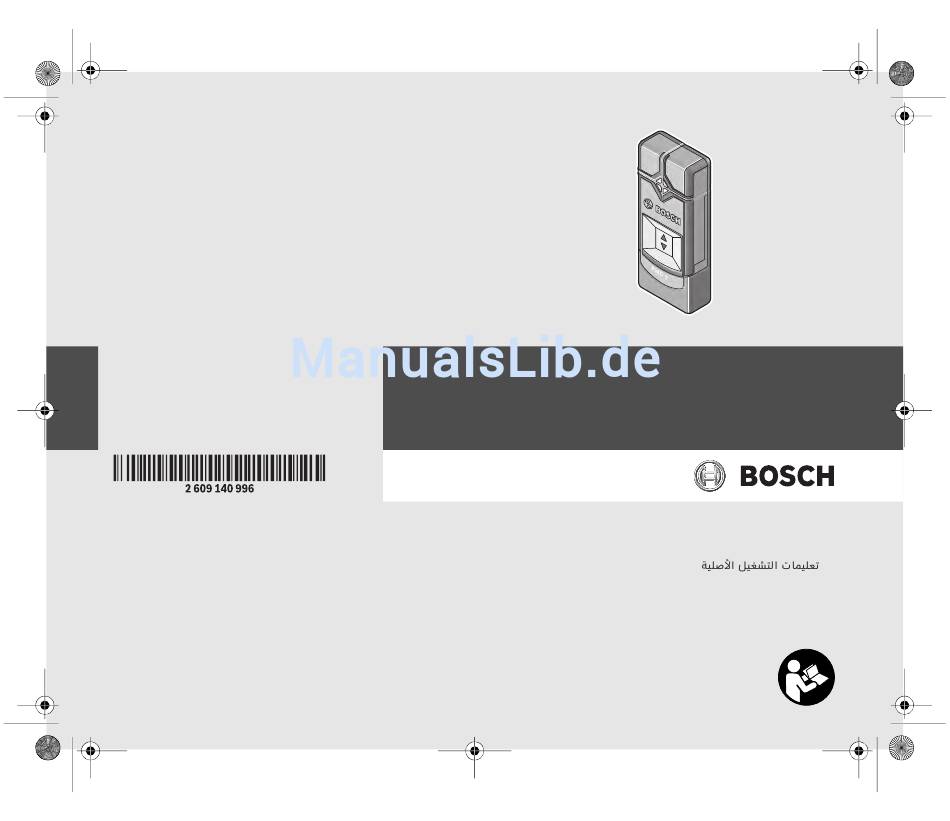

OBJ_BUCH-1913-001.book Page 1 Tuesday, May 14, 2013 2:09 PM
WEU
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
2 609 140 996 (2013.05) T / 158 WEU
WEU

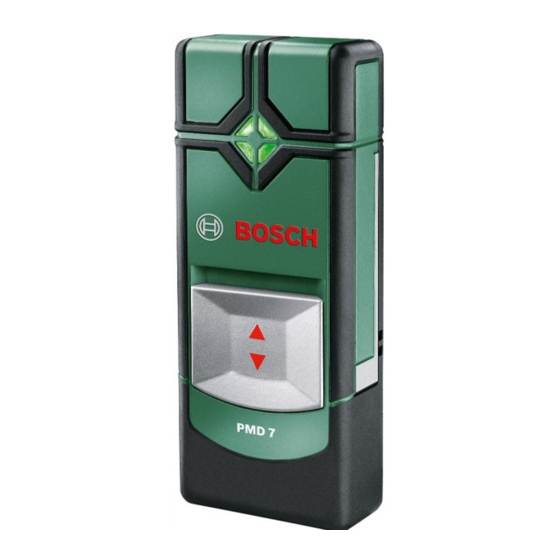

PMD 7
de Originalbetriebsanleitung
fi
en Original instructions
el Πρωτότυπο οδηγιών χρήσης
fr
Notice originale
tr
es Manual original
ar
pt Manual original
it
Istruzioni originali
nl Oorspronkelijke gebruiks-
aanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
Alkuperäiset ohjeet
Orijinal işletme talimatı
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch PMD 7
Inhaltszusammenfassung für Bosch PMD 7
- Seite 1 OBJ_BUCH-1913-001.book Page 1 Tuesday, May 14, 2013 2:09 PM Robert Bosch GmbH Power Tools Division PMD 7 70745 Leinfelden-Echterdingen Germany www.bosch-pt.com 2 609 140 996 (2013.05) T / 158 WEU de Originalbetriebsanleitung Alkuperäiset ohjeet en Original instructions el Πρωτότυπο οδηγιών χρήσης...
- Seite 2 Türkçe ......Sayfa 135 ......2 609 140 996 | (8.5.13) Bosch Power Tools...
- Seite 3 OBJ_BUCH-1913-001.book Page 3 Tuesday, May 14, 2013 3:29 PM PMD 7 2 609 140 996 | (8.5.13) Bosch Power Tools 2 609 140 996 | (14.5.13)
-
Seite 4: Sicherheitshinweise
Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Markierungshilfe 2 Signalleuchte 3 Ein-/Ausschalter 4 Arretierung des Batteriefachdeckels 5 Batteriefachdeckel 6 Sensorbereich 2 609 140 996 | (8.5.13) Bosch Power Tools... -
Seite 5: Technische Daten
OBJ_BUCH-1913-001.book Page 5 Wednesday, May 8, 2013 11:04 AM Deutsch | 5 Technische Daten Digitales Ortungsgerät PMD 7 Sachnummer 3 603 F81 100 max. Erfassungstiefe*: – Eisenmetalle 70 mm – Nichteisenmetalle (Kupferrohr) 60 mm – Kupferleitungen (spannungsführend)** 50 mm Kalibrierung automatisch Abschaltautomatik nach ca. -
Seite 6: Montage
OBJ_BUCH-1913-001.book Page 6 Wednesday, May 8, 2013 11:04 AM 6 | Deutsch Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 07.05.2013 Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man- gan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Arretierung 4 und klappen den Batteriefachdeckel auf. - Seite 7 – kleines oder tief liegendes Metallobjekt im Sensorbereich oder – Beeinträchtigung des Sensors durch ungünstige Wandbeschaffenheit rot und Dauerton Metallobjekt im Sensorbereich gefunden rot blinkend (schnell) und spannungsführende Leitung gefunden pulsierende Tonfolge Bosch Power Tools 2 609 140 996 | (8.5.13)
- Seite 8 Metallobjekte angezeigt. Die Suche nach spannungsführenden Leitungen erfolgt automatisch bei jeder Messung. Wird eine spannungsführende Leitung gefunden, blinkt die Signalleuchte 2 rot und es ertönt ein pulsierender Signalton in schnel- 2 609 140 996 | (8.5.13) Bosch Power Tools...
- Seite 9 Objektes können Sie durch den Wechsel der Signalleuchte 2 von gelb zu rot finden. Die Mitte des Metallobjekts können Sie anhand der Tonhöhe feststellen. Markieren Sie die gesuchte Stelle mit einem Stift an der oberen und den seitlichen Markierungshilfen 1. Bosch Power Tools 2 609 140 996 | (8.5.13)
-
Seite 10: Wartung Und Service
Hinweis: Wird die Abfolge aus Ausschalten und Wiedereinschalten nicht eingehalten, so wird keine Kalibrierung durchgeführt. Die Signalleuchte 2 leuchtet weiterhin entweder gelb oder rot, obwohl sich kein Metall in der Nähe befindet. Wiederholen Sie in diesem Fall die Kalibrierung. 2 609 140 996 | (8.5.13) Bosch Power Tools... -
Seite 11: Fehler - Ursachen Und Abhilfe
Metall als Baustoff Bei metallischen Baustoffen (z.B. alukaschierte Dämmstoffe, Wärmeleitbleche) ist eine zuverlässi- ge Detektion nicht möglich.* Autokalibrierung Führen Sie eine manuelle Kalibrierung durch. nicht erfolgreich Bosch Power Tools 2 609 140 996 | (8.5.13) - Seite 12 Unkoordiniertes Blinken in den Farben Grün, Gelb, Rot Störung durch elek- Halten Sie Abstand von Geräten, die starke elektri- trische oder magne- sche oder magnetische Felder ausstrahlen (z.B. tische Felder Computer, Schaltnetzteile). 2 609 140 996 | (8.5.13) Bosch Power Tools...
-
Seite 13: Wartung Und Reinigung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Garten- freunde. - Seite 14 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com...
-
Seite 15: Safety Notes
Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. Bosch Power Tools 2 609 140 996 | (8.5.13)
