Resolver auf Kanal 1

2.4

Mechanischer Einbau

Jegliche Arbeiten am Umrichter sind nur durch autorisiertes Personal unter Beachtung der
gültigen EMV und Sicherheitsbestimmungen durchzuführen.
• Umrichter spannungsfrei schalten und Kondensatorentladezeit abwarten
• Operator abziehen
• Plastikabdeckung entfernen
• Befestigungsschraube entfernen
• Schnittstellenkarte von der Buchsenleiste beginnend gerade aufstecken
• Befestigungsschraube wieder einschrauben
• Plastikabdeckung wieder anbringen
3. Beschreibung des Interfaces
3.1 Kanal 1
3.1.1

Spezifikationen

Steckplatz
Interfacetyp
Erregerspannung Uout
Eingangsspannung Uin
Übersetzungsverhältnis Resolver
Toleranz
Besonderheiten
Auflösung
3.1.2

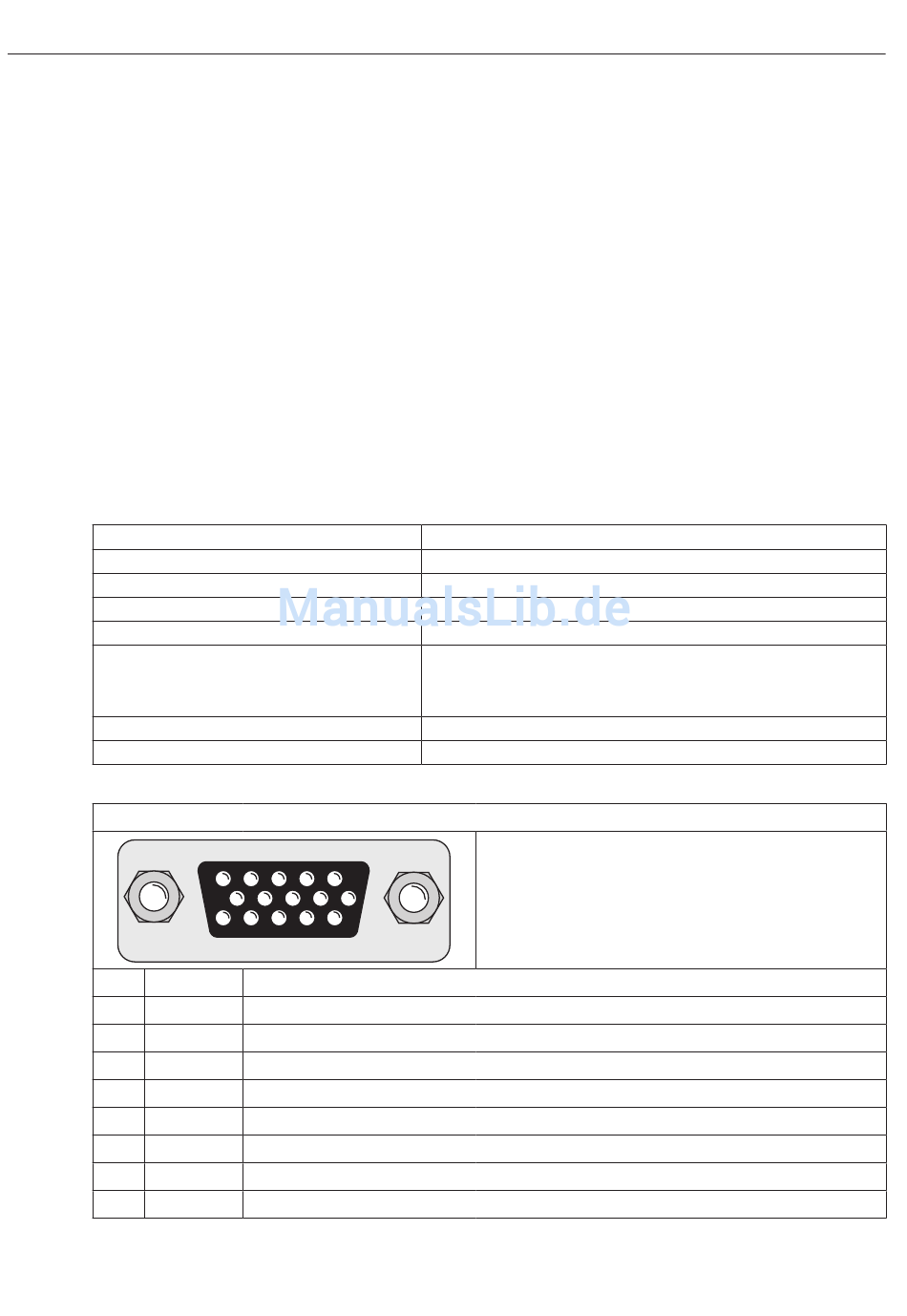

Beschreibung der Buchse X3A

Bild 3.3.1
PIN Name
3 SIN_LO Sinus-Signalleitung low
4 COS_LO Cosinus-Signalleitung low
5 REF_N
8 SIN_HI
9 COS_HI Cosinus-Signalleitung high
10 REF_P
14 GND
– Gehäuse Abschirmung des Gesamtkabels
D - 6
Buchse X3A
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Beschreibung
Erregerspannungsausgang negativ
Sinus-Signalleitung high
Erregerspannungsausgang positiv
Anschluss für Abschirmung der Signalleitungen
X3A
Resolver
7,2 Vpp ±2 %; maximal 30 mA; f=9,76 kHz
3,15 Vpp ±27 %
0,5
≤ 3 Bit; d.h. bei 4 ms Abtastzeit und n=3000 min
kann dies zu Drehzahlschwankungen von ±20 min
führen
–
12 Bit
Achtung ! Stecker nur bei ausgeschaltetem
COMBIVERT und ausgeschalteter Versor-
gungsspannung aufstecken !
-1
-1
