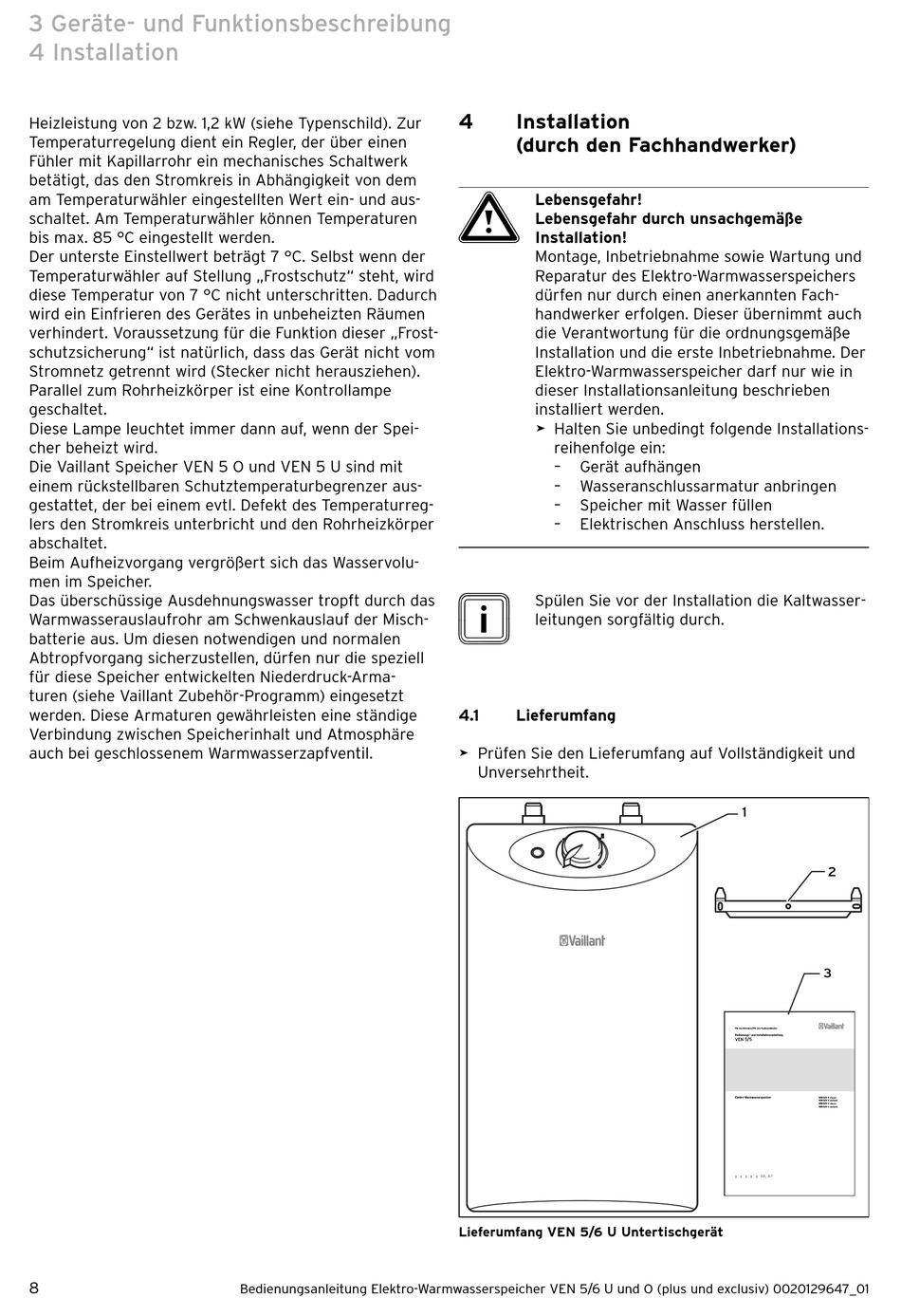

3 Geräte- und Funktionsbeschreibung
4 Installation
Heizleistung von 2 bzw. 1,2 kW (siehe Typenschild). Zur
Temperaturregelung dient ein Regler, der über einen
Fühler mit Kapillarrohr ein mechanisches Schaltwerk
betätigt, das den Stromkreis in Abhängigkeit von dem
am Temperaturwähler eingestellten Wert ein- und aus-
schaltet. Am Temperaturwähler können Temperaturen
bis max. 85 °C eingestellt werden.
Der unterste Einstellwert beträgt 7 °C. Selbst wenn der
Temperaturwähler auf Stellung „Frostschutz" steht, wird
diese Temperatur von 7 °C nicht unterschritten. Dadurch
wird ein Einfrieren des Gerätes in unbeheizten Räumen
verhindert. Voraussetzung für die Funktion dieser „Frost-
schutzsicherung" ist natürlich, dass das Gerät nicht vom
Stromnetz getrennt wird (Stecker nicht herausziehen).
Parallel zum Rohrheizkörper ist eine Kontrollampe
geschaltet.
Diese Lampe leuchtet immer dann auf, wenn der Spei-
cher beheizt wird.
Die Vaillant Speicher VEN 5 O und VEN 5 U sind mit
einem rückstellbaren Schutztemperaturbegrenzer aus-
gestattet, der bei einem evtl. Defekt des Temperaturreg-
lers den Stromkreis unterbricht und den Rohrheizkörper
abschaltet.
Beim Aufheizvorgang vergrößert sich das Wasservolu-
men im Speicher.
Das überschüssige Ausdehnungswasser tropft durch das
Warmwasserauslaufrohr am Schwenkauslauf der Misch-
batterie aus. Um diesen notwendigen und normalen
Abtropfvorgang sicherzustellen, dürfen nur die speziell
für diese Speicher entwickelten Niederdruck-Arma-
turen (siehe Vaillant Zubehör-Programm) eingesetzt
werden. Diese Armaturen gewährleisten eine ständige
Verbindung zwischen Speicherinhalt und Atmosphäre
auch bei geschlossenem Warmwasserzapfventil.
8
Bedienungsanleitung Elektro-Warmwasserspeicher VEN 5/6 U und O (plus und exclusiv) 0020129647_01
4 Installation
(durch den Fachhandwerker)
a
Lebensgefahr!
Lebensgefahr durch unsachgemäße
Installation!
Montage, Inbetriebnahme sowie Wartung und
Reparatur des Elektro-Warmwasserspeichers
dürfen nur durch einen anerkannten Fach-
handwerker erfolgen. Dieser übernimmt auch
die Verantwortung für die ordnungsgemäße
Installation und die erste Inbetriebnahme. Der
Elektro-Warmwasserspeicher darf nur wie in
dieser Installations anleitung beschrieben
installiert werden.
> Halten Sie unbedingt folgende Installations-
reihenfolge ein:
– Gerät aufhängen
– Wasseranschlussarmatur anbringen
– Speicher mit Wasser füllen
– Elektrischen Anschluss herstellen.
i
Spülen Sie vor der Installation die Kaltwasser-
leitungen sorgfältig durch.
4.1

Lieferumfang

> Prüfen Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
Lieferumfang VEN 5/6 U Untertischgerät
1
2
3
Für den Betreiber/Für den Fachhandwerker
Bedienungs- und Installationsanleitung
VEN 5/5
Elektro-Warmwasserspeicher
VEN 5/5 U classic
VEN 5/5 U exclusiv
VEN 5/5 O classic
VEN 5/5 O exclusiv
DE, AT
