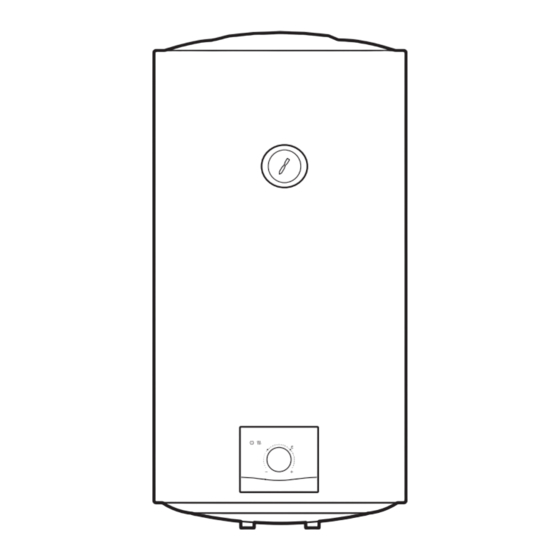

Vaillant eloSTOR pro VEH 50/8-1 Installationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant eloSTOR pro VEH 50/8-1
Inhaltszusammenfassung für Vaillant eloSTOR pro VEH 50/8-1
- Seite 1 eloSTOR pro VEH 50/8 -1 VEH 80/8 -1 de Installationsanleitung nl Installatiehandleiding...
- Seite 2 Installationsanleitung.......... 3 Installatiehandleiding ........17...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung Inhalt Sicherheit ............. 4 Handlungsbezogene Warnhinweise ...... 4 Bestimmungsgemäße Verwendung ...... 4 Allgemeine Sicherheitshinweise ......4 Vorschriften (Richtlinien, Gesetze, Normen) ..5 Hinweise zur Dokumentation......6 Mitgeltende Unterlagen beachten......6 Unterlagen aufbewahren ........6 Gültigkeit der Anleitung.......... 6 Produktübersicht ..........6 Typenschild............ -
Seite 4: Sicherheit
Sicherheit gemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und Handlungsbezogene Warnhinweise industrielle Verwendung. Klassifizierung der handlungsbezogenen Achtung! Warnhinweise Jede missbräuchliche Verwendung ist unter- Die handlungsbezogenen Warnhinweise sind sagt. wie folgt mit Warnzeichen und Signalwör- tern hinsichtlich der Schwere der möglichen Allgemeine Sicherheitshinweise Gefahr abgestuft: 1.3.1 Gefahr durch unzureichende... -
Seite 5: Lebensgefahr Durch Fehlende Oder Falsch Montierte Bauteile Einer Sicherheitsgruppe
1.3.4 Risiko eines Sachschadens durch Vorschriften (Richtlinien, Gesetze, Frost Normen) ▶ Installieren Sie das Produkt nicht in frost- ▶ Beachten Sie die nationalen Vorschriften, gefährdeten Räumen. Normen, Richtlinien, Verordnungen und Gesetze. 1.3.5 Sachschäden durch Undichtigkeiten ▶ Wählen Sie den Installationsort so, dass im Schadensfall größere Wassermengen sicher ablaufen können. -
Seite 6: Hinweise Zur Dokumentation
Hinweise zur Dokumentation Montage Mitgeltende Unterlagen beachten Alle Abmessungen in den Abbildungen sind in Millimetern (mm) angegeben. ▶ Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Aufbau des Produkts Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. -
Seite 7: Anforderungen An Den Aufstellort
Anforderungen an den Aufstellort Produkt an die Wand montieren ▶ Wählen Sie den Aufstellort so, dass eine zweckmäßige Beachten Sie bei der Montage die Länge der elektri- Leitungsführung erfolgen kann. schen Leitung, die Mindestabstände zu Wand, Boden und Decke und den erlaubten Schutzbereich. ▶... -
Seite 8: Installation In Offenem System
Absperrventil Druckminderer Schließen Sie das Produkt über die Isolierhülsen an die Kalt- und Warmwasseranschlüsse an. Rückschlagventil Absperrventil ▶ Installieren Sie die Komponenten (1) bis (6) gemäß der in der Abbildung empfohlenen Installationskonfigu- Elektroinstallation ration. Elektroinstallation Installieren Sie die Isolierhülsen an Rohrverbindungen, um Kontaktkorrosion zu verhindern. -
Seite 9: Inbetriebnahme
Produkt an Betreiber übergeben Kontrolllampe Aufhei- Flansch zung Außengehäuse ▶ Unterrichten Sie den Betreiber über die Handhabung des Produkts. Beantworten Sie all seine Fragen. Weisen Sie insb. auf die Sicherheitshinweise hin, die der Betreiber beachten muss. Inbetriebnahme ▶ Erklären Sie dem Betreiber Lage und Funktion der Sicherheitseinrichtungen. -
Seite 10: Abdeckung Demontieren
Abdeckung demontieren Demontage Heizelement Trennen Sie das Produkt vom Stromnetz. Entleeren Sie das Produkt. (→ Seite 12) Demontieren Sie den Produktmantel. Schrauben Sie die Schrauben heraus (1) . Lösen Sie die Muttern der Schrauben (1) an der Entfernen Sie die Abdeckung (2) . Flansch und entnehmen Sie Flansch und Dichtung (2) . -
Seite 11: Heizelement Montieren
Heizelement montieren Drücken Sie die Taste (2) am Sicherheitstemperatur- begrenzer (1) . Setzen Sie das Heizelement (3) ein, die Dichtung muss ◁ in ihrer Position sein. Das Produkt ist bereit für den Neustart. Setzen Sie den Flansch ein (2) . Montieren Sie den Produktmantel. -
Seite 12: 11 Außerbetriebnahme
Wand ab. 12 Kundendienst Kontaktdaten für unseren Kundendienst finden Sie unter der auf der Rückseite angegebenen Adresse oder unter www.vaillant.at. Kontaktdaten für unseren Kundendienst finden Sie unter der auf der Rückseite angegebenen Adresse oder unter www.vaillant.de. Het Serviceteam dient ter ondersteuning van de installateur en is tijdens kantooruren te bereiken op nummer: Serviceteam voor installateurs: 020 565 94 40... -
Seite 13: Anhang
Anhang Abmessungen und Maßzeichnung Gültigkeit: eloSTOR pro ½ ½ ½ Abmessungen VEH 50/8 -1 VEH 80/8 -1 385 mm 450 mm 345 mm 435 mm 265 mm 355 mm 380 mm 470 mm 100 mm 100 mm 567 mm 593 mm 107 mm 140 mm 425 mm... - Seite 14 VEH 50/8 -1 VEH 80/8 -1 Schutzart IPX4 IPX4 Speicherbehälter Emailliert, mit Magnesium- Emailliert, mit Magnesium- Schutzanode Schutzanode Durchschnittliche Dämmstärke 22,5 mm 20 mm Aufheizzeit nach EN 60379 Δt (15 - 65ºC) ±10% 122,8 min 196,5 min Installationsanleitung 0020318208_00...
