Barre de support avant
Capuchon d'extrémité de la barre de support avant
Vis, 35 mm de long
Couple d'installation : 8 Nm

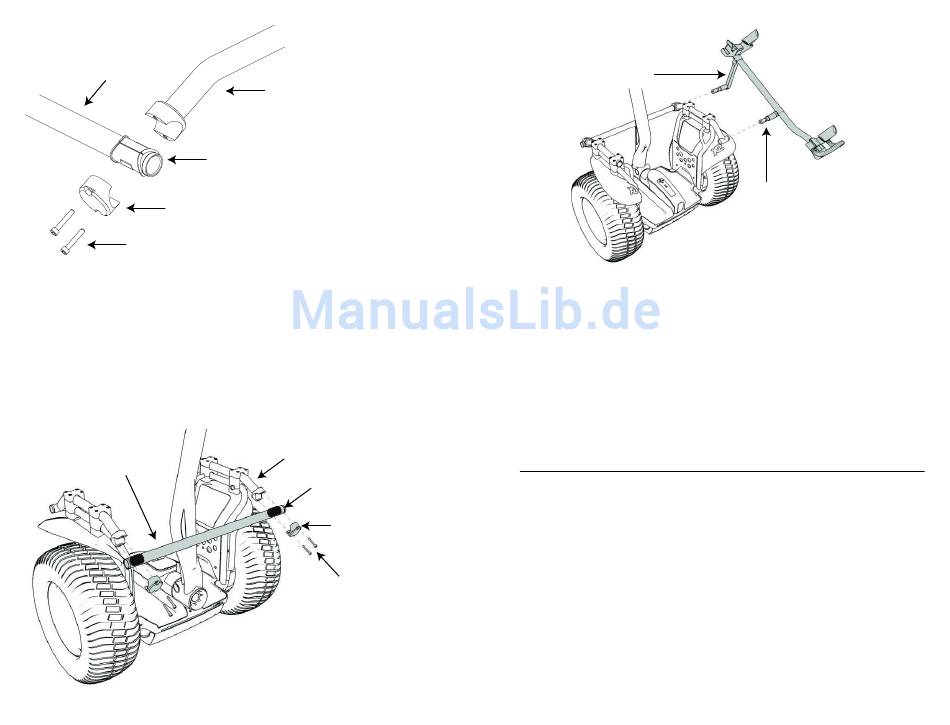

Figure 2a. Installation de la barre de support avant
4. Ajustez la position de la barre de support avant en faisant glisser les barres
de support latérales vers l'avant ou l'arrière. Il se peut que vous deviez desserrer
un peu plus les vis des ensembles des brides de serrage. Vérifi ez que la barre de
support avant ne touche pas le cadre LeanSteer et qu'elle est parallèle à l'avant du
x2. Une fois que la barre de support avant est alignée correctement, serrez toutes
les vis de 80 mm de long des ensembles des brides de serrage à un couple de 8 Nm
à l'aide d'une clé hexagonale de 5 mm.
Barre de support avant
Figure 2b. Installation de la barre de support avant
Barre de support latérale
Bague de la barre de support avant
Barre de support latérale
Bague de la barre de
support avant
Capuchon d'extrémité
de la barre de support
avant
Vis, 35 mm de long
Couple d'installation : 8 Nm
14
Rallonge mobile
Figure 3. Attachez le support pour sac de golf
5. Attachez le support du sac de golf en insérant la rallonge mobile dans
l'ouverture située à l'extrémité de la barre de support avant. Insérez la rallonge
statique dans l'ouverture placée à l'arrière de la barre de support latérale (longue).
Référez-vous à la fi gure 3. Gardez le support à niveau et engagez les deux
rallonges à fond dans les ouvertures.
6. À l'aide d'une clé hexagonale de 5 mm, serrez les emmanchements des
rallonges mobile et statique.
Installation d'un sac de golf au porte-bagages
1. Basculez le Segway TP en arrière jusqu'à ce qu'il repose sur le bas du porte-sac.
2. Placez le sac de golf dans les deux berceaux.
3. Régler le serrage des sangles des deux berceaux sur le sac de golf.
Rallonge statique
