Segway x2 Golf Installationsanleitung Seite 16

Vordere Trägerstange
Vordere Trägerstangenbuchsenkappe
Schrauben, 35-mm-lang
Einbaudrehmoment: 8 N-m

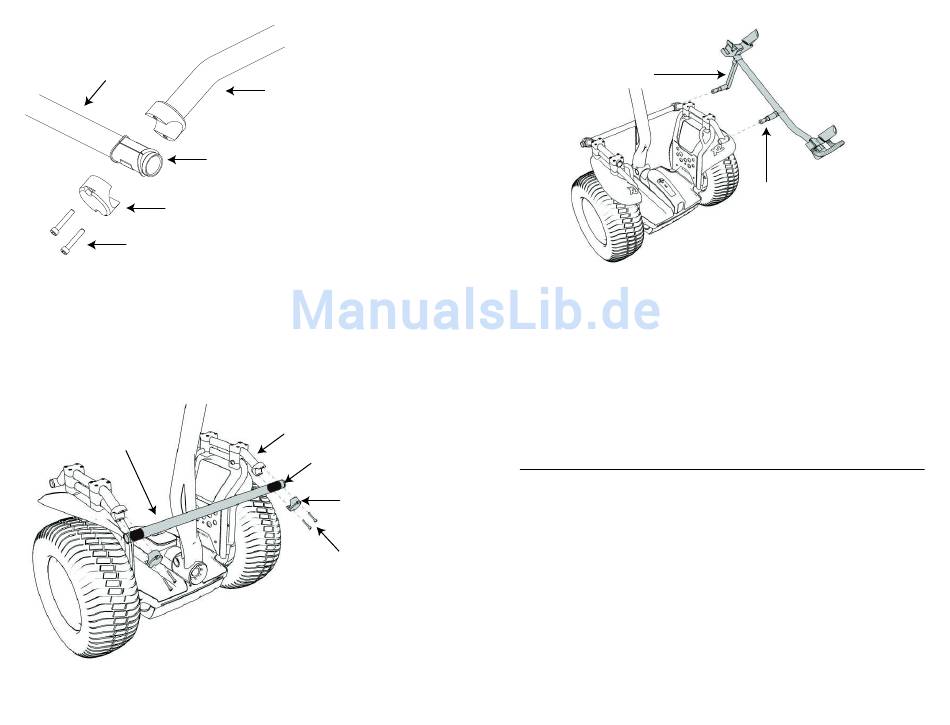

Abbildung 2a. Die vordere Trägerstange montieren
4. Stellen Sie die Position der vorderen Trägerstange durch Verschieben
der Seitenträgerstange nach vorne oder nach hinten wie gewünscht ein.
Möglicherweise müssen Sie die Schrauben in den Schellenbaugruppen noch etwas
mehr lockern. Stellen Sie sicher, dass die vordere Trägerstange den LeanSteer-
Rahmen nicht berührt und parallel zur Vorderseite des x2 verläuft. Wenn die
vordere Trägerstange korrekt ausgerichtet ist, ziehen Sie alle 80-mm-Schrauben in
den Schellenbaugruppen mit einem 5-mm-Inbusschlüssel auf 8 N-m an.
Vordere Trägerstange
Abbildung 2b. Die vordere Trägerstange montieren
Seitenträgerstange
Vordere Trägerstangenbuchse
Seitenträgerstange
Vordere
Trägerstangenbuchse
Vordere
Trägerstangenbuch-
senkappe
Schrauben, 35 mm lang
Einbaudrehmoment: 8 N-m
30
Beweglicher Ausleger
Abbildung 3. Die Golftaschenhalterung befestigen
5. Befestigen Sie die Golftaschenhalterung, indem Sie den beweglichen Ausleger
in die Öffnung am Ende der vorderen Trägerstange einführen. Führen Sie den
unbeweglichen Ausleger in die Öffnung im Ende der (langen) Seitenträgerstange
ein. Siehe Abbildung 3. Die Golftaschenhalterung muss waagerecht gehalten
werden, während Sie die beiden Ausleger ganz in die Öffnungen hineindrücken.
6. Ziehen Sie die Beschläge am beweglichen und unbeweglichen Ausleger mit
einem 5-mm-Inbusschlüssel an.
Befestigen einer Golftasche im Träger
1. Neigen Sie den Segway PT nach hinten, bis er auf der Unterseite des
Golftaschenträgers ruht.
2. Stellen Sie die Golftasche in die beiden dafür vorgesehenen Unterlagen.
3. Befestigen Sie die Tasche mit den Riemen der beiden Unterlagen.
Unbeweglicher Ausleger
31
