Barra de soporte
delantera
Casquete extremo de la
barra de soporte delantera
Fijadores, 35 mm de largo
Par de torsión de instalación: 8 N-m (5,9 pies-lbf)

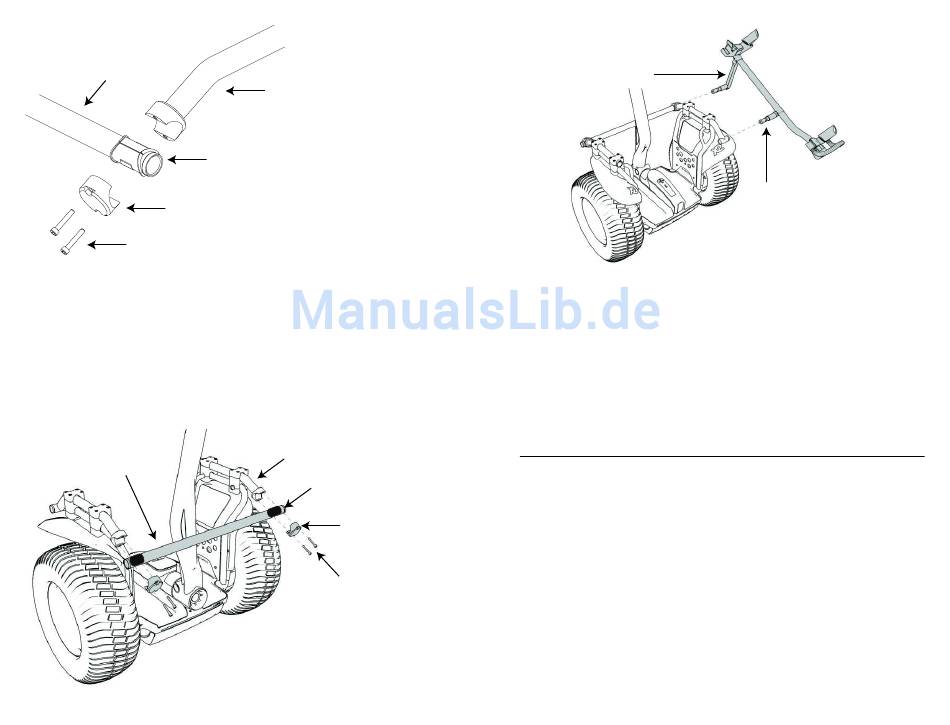

Figura 2a. Cómo instalar la barra de soporte delantera
4. Ajuste la posición de la barra de soporte delantera deslizando las barras
de soporte laterales hacia adelante o atrás. Es posible que deba afl ojar más
los fi jadores en los conjuntos de abrazadera. Asegure que la barra de soporte
delantera no toque la barra de dirección LeanSteer y esté paralela con la parte
delantera del x2. Una vez que la barra de soporte lateral esté correctamente
alineada, apriete todos los fi jadores de 80 mm en los conjuntos de abrazadera a
8 N-m (5,9 pies-lbf) con una llave hexagonal de 5 mm.
Barra de soporte delantera
Figura 2b. Cómo instalar la barra de soporte delantera
Barra de soporte lateral
Buje de la barra de soporte delantera
Barra de soporte lateral
Buje de la barra de soporte
delantera
Casquete extremo
de la barra de
soporte delantera
Fijadores, 35 mm de largo
Par de torsión de instalación: 8 N-m
(5,9 pies-lbf)
38
Brazo de extensión móvil
Figura 3. Cómo acoplar la montura de bolsa de golf
5. Acople la montura de bolsa de golf insertando el brazo de extensión móvil hacia
la abertura al fi nal de la barra de soporte delantera. Inserte el brazo de extensión
estático en la abertura al fi nal de la barra de soporte lateral (larga). Consulte la
fi gura 3. Sujete la montura en posición horizontal y empuje ambos brazos hasta
meterlos completamente en las aberturas.
6. Con una llave hexagonal de 5 mm, apriete los conectores en los brazos de
extensión móviles y estáticos.
Cómo acoplar una bolsa de golf al soporte
1. Incline el Segway PT hacia atrás hasta que quede apoyado en la parte inferior
de la montura de bolsa de golf.
2. Coloque la bolsa entre los dos bastidores.
3. Tense las correas de ambos bastidores alrededor de la bolsa de golf.
Brazo de extensión estático
39
