Segway x2 Golf Installationsanleitung Seite 7

Porte-bagages et support pour sac de golf x2
18945-00001 Porte-bagages • 20876-00001 Support
Outils nécessaires
Clé hexagonale de 5 mm
(1) Support pour sac de golf
(1) Barre de support avant
(2) Bague de la barre de support avant
(2) Capuchon d'extrémité de la barre de support avant
(1) Barre de support latérale (courte)
(1) Barre de support latérale (longue)
(4) Ensembles des brides de serrage
(4) Bagues de l'ensemble des brides de serrage
(4) Bagues de l'ensemble des brides de serrage
(16) Vis de bride de serrage, 80 mm de long
(4) Vis de capuchon d'extrémité de la barre de
Instructions de montage pour tous les modèles Segway x2 Turf.
1. Vérifi ez que le Segway TP est débranché et hors tension.
Barre de support
avant
Barre de support
latérale (courte)
Ensembles des
brides de serrage
Composants x2 Golf
2. Positionnez les ensembles des brides de serrage sur le cadre du garde-boue x2
et la barre de support latérale. Référez-vous à la fi gure 1b. Attachez les (2) bagues
en forme de tube à la barre de support latérale de façon à ce qu'elles soient alignées
sur l'ensemble des brides de serrage. Attachez les (2) bagues en forme de T
Sont inclus dans le kit
- Forme de tube
- Forme de T
support avant, 35 mm de long
Support pour
sac de golf
Barre de
support latérale
(longue)
12
Vis, 80 mm de long
Couple d'installation : 8 Nm
Ensemble des brides
de serrage
Barre de support
latérale

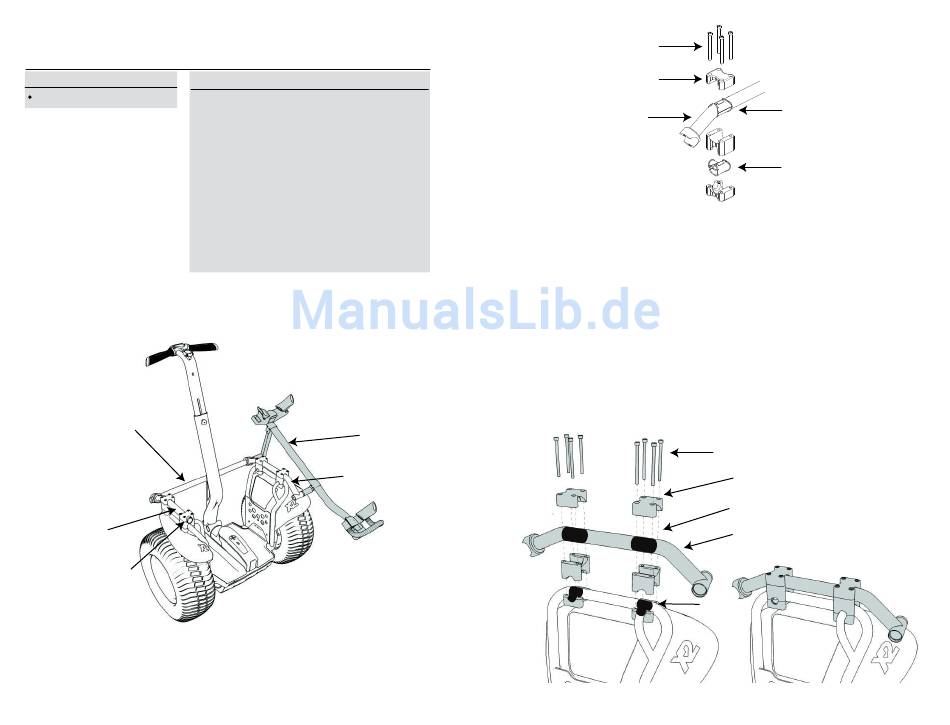

Figure 1a. Installez les barres de support latérales
au cadre du garde-boue x2. en les alignant sur l'ensemble des brides de serrage.
Voir les fi gures 1a et 1b. Vissez sans serrer les (4) vis de 80 mm de long dans
chaque ensemble de bride de serrage. Ne serrez pas. Installez les deux barres de
support latérales.
3. Installez la barre de support avant sur les barres de support latérales à l'aide
des capuchons d'extrémité de la barre de support avant. Référez-vous à la fi gure
2b. Attachez les (2) bagues de support avant à la barre de support avant de
façon à ce qu'elles soient alignées sur les capuchons d'extrémité. Référez-vous
à la fi gure 2a. Vissez sans serrer les (2) vis de 35 mm dans chaque capuchon
d'extrémité. Voir les fi gures 2a et 2b. Vérifi ez que le chevauchement de la barre
de support avant soit égal à chaque extrémité du capuchon. À l'aide d'une
clé hexagonale de 5 mm, serrez les vis de 35 mm à un couple de 8 Nm afi n de
maintenir la barre de support en place.
Figure 1b. Installez les barres de support latérales
Bague, forme de tube
Bague, forme de T
Vis, 80 mm de long
Couple d'installation : 8 Nm
Ensemble des brides de serrage
Bague, forme de tube
Barre de support latérale (longue)
Bague
Forme de T
13
