Segway x2 Golf Installationsanleitung Seite 12

Barra di supporto
anteriore
Cappuccio terminale della barra di supporto anteriore
Viti di fermo, 35 mm
Coppia per l'installazione: 8 Nm

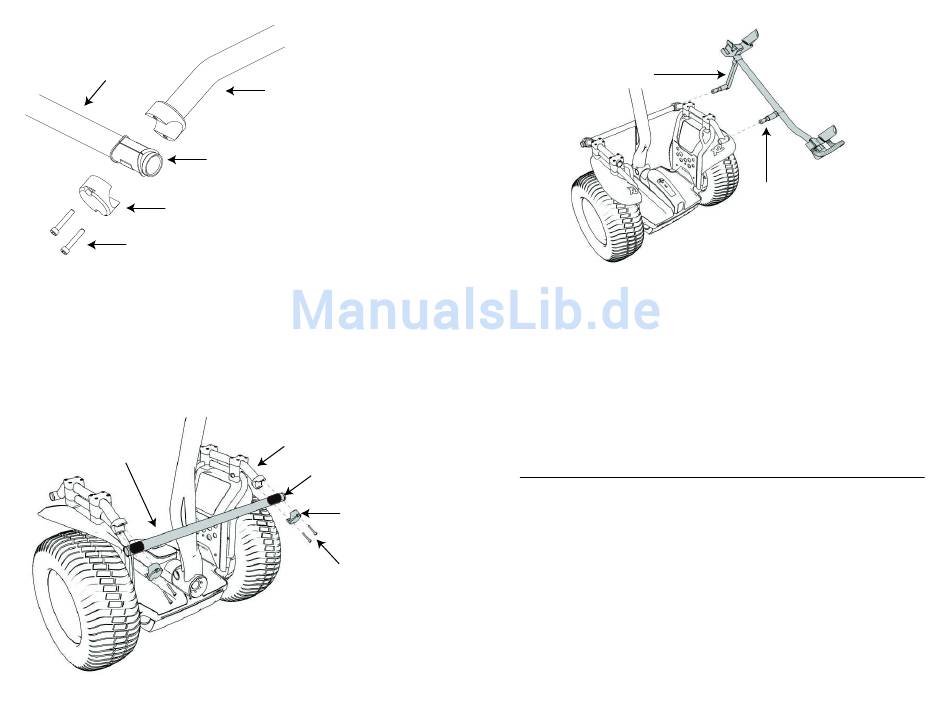

Figura 2a. Installazione della barra di supporto anteriore
4. Regolare la posizione della barra di supporto anteriore facendo scorrere le barre
di supporto laterali in avanti o all'indietro. Potrebbe essere necessario allentare
ulteriormente le viti nei gruppi dei morsetti. Verifi care che la barra di supporto
anteriore non tocchi il montante LeanSteer e che sia parallela alla parte anteriore
del Segway x2. Quando la barra di supporto anteriore è allineata correttamente,
con una chiave a brugola esagonale da 5 mm serrare tutte le viti di fermo da
80 mm ad una coppia di 8 Nm nei gruppi dei morsetti.
Barra di supporto
anteriore
Figura 2b. Installazione della barra di supporto anteriore
Barra di supporto laterale
Boccola della barra di supporto anteriore
Barra di supporto laterale
Boccola della barra di
supporto anteriore
Cappuccio termi-
nale della barra di
supporto anteriore
Viti di fermo, 35 mm
Coppia per l'installazione: 8 Nm
22
Braccio di estensione
mobile
Figura 3. Installazione del porta-sacca
5. Fissare il porta-sacca inserendo il braccio di estensione mobile nell'apertura
sull'estremità della barra di supporto anteriore. Inserire il braccio di estensione
fi sso nell'apertura sull'estremità della barra di supporto laterale (lunga). Vedere
la Figura 3. Tenere il porta-sacca in battuta mentre si spingono a fondo i due bracci
nelle aperture.
6. Con una chiave a brugola esagonale da 5 mm, serrare i raccordi sui bracci di
estensione fi sso e mobile.
Inserimento di una sacca da golf nel porta-sacca
1. Inclinare il Segway PT all'indietro per farlo poggiare a terra con la parte inferiore
del porta-sacca.
2. Infi lare la sacca di mazze da golf tra i due morsetti di tenuta.
3. Stringere le cinghie sui due morsetti attorno alla sacca.
Braccio di estensione fi sso
23
