Segway x2 Golf Installationsanleitung Seite 11

Porta-sacca da golf e rack x2
18945-00001 Porta-sacca • 20876-00001 Rack
Attrezzi necessari
chiave a brugola esagonale
(1) porta-sacca
da 5 mm
(1) barra di supporto anteriore
(2) boccole della barra di supporto anteriore
(2) cappucci terminali della barra di supporto anteriore
(1) barra di supporto anteriore (corta)
(1) barra di supporto anteriore (lunga)
(4) gruppi dei morsetti
(4) boccole del gruppo morsetti - a forma tubolare
(4) boccole del gruppo morsetti - a forma di T
(16) viti di fermo dei morsetti, 80 mm
(4) cappucci terminali della barra di supporto
Istruzioni di installazione per tutti i modelli
fuoristrada Segway x2
1. Verifi care che il Segway PT sia spento e scollegato dalla presa di alimentazione.
Barra di supporto
anteriore
Barra di
supporto
laterale (corta)
Gruppi dei morsetti

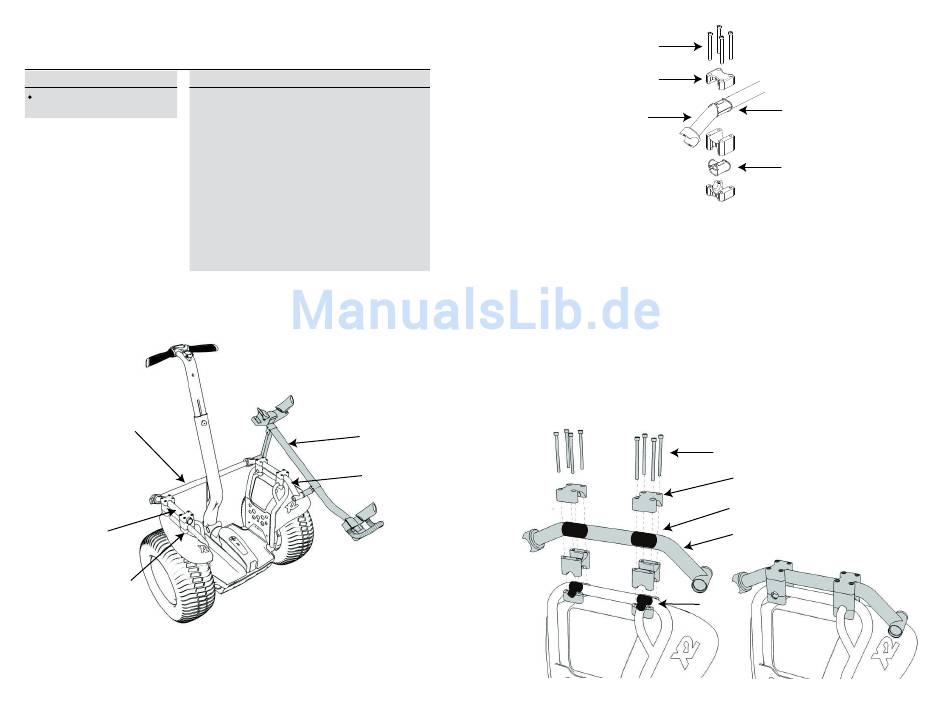

Componenti x2 Golf
2. Posizionare i gruppi dei morsetti sul montante del parafango e sulla barra di
supporto laterale x2. Vedere la Figura 1b. Installare le (2) boccole a forma tubolare
sulla barra di supporto laterale e allinearle al gruppo dei morsetti. Installare le (2)
boccole a forma di T sul montante del parafango x2 e allinearle al gruppo dei
Inclusi nel kit
anteriore 35 mm
Porta-sacca
Barra di sup-
porto laterale
(lunga)
20
Viti di fermo, 80 mm
Coppia per l'installazione: 8 Nm
Gruppo dei morsetti
Barra di supporto laterale
Figura 1a. Installazione delle barre di supporto laterali
morsetti. Vedere le Figure 1a e 1b. Chiudere a mano le (4) viti di fermo da 80 mm
in ogni gruppo dei morsetti. Non serrarle. Installare entrambe le barre di supporto
laterali.
3. Installare la barra di supporto anteriore sulle barre di supporto laterali con i
cappucci terminali della barra di supporto anteriore. Vedere la Figura 2b. Installare
le (2) boccole di supporto anteriore sulla barra di supporto anteriore e allinearle
ai cappucci terminali. Vedere la Figura 2a. Chiudere a mano le (2) viti di fermo
da 35 mm in ogni cappuccio terminale. Vedere le Figure 2a e 2b. Verifi care che
la barra di supporto anteriore abbia un sormonto uguale alle due estremità del
cappuccio terminale. Serrare le viti di fermo da 35 mm ad una coppia di 8 Nm con
una chiave a brugola esagonale da 5 mm per fi ssare la barra di supporto anteriore
in posizione.
Figura 1b. Installazione delle barre di supporto laterali
Boccola, a forma tubolare
Boccola, a forma di T
Viti di fermo, 80 mm
Coppia per l'installazione: 8 Nm
Gruppo dei morsetti
Boccola, a forma tubolare
Barra di supporto laterale (lunga)
Boccola a
forma di T
21
