Segway x2 Golf Installationsanleitung Seite 24

フロントサポートバー
フロントサポートバーエンドキャップ
ファスナー、 35mm 長
取り付け トルク : 8 N-m (5.9 フ ィート・ポンド )

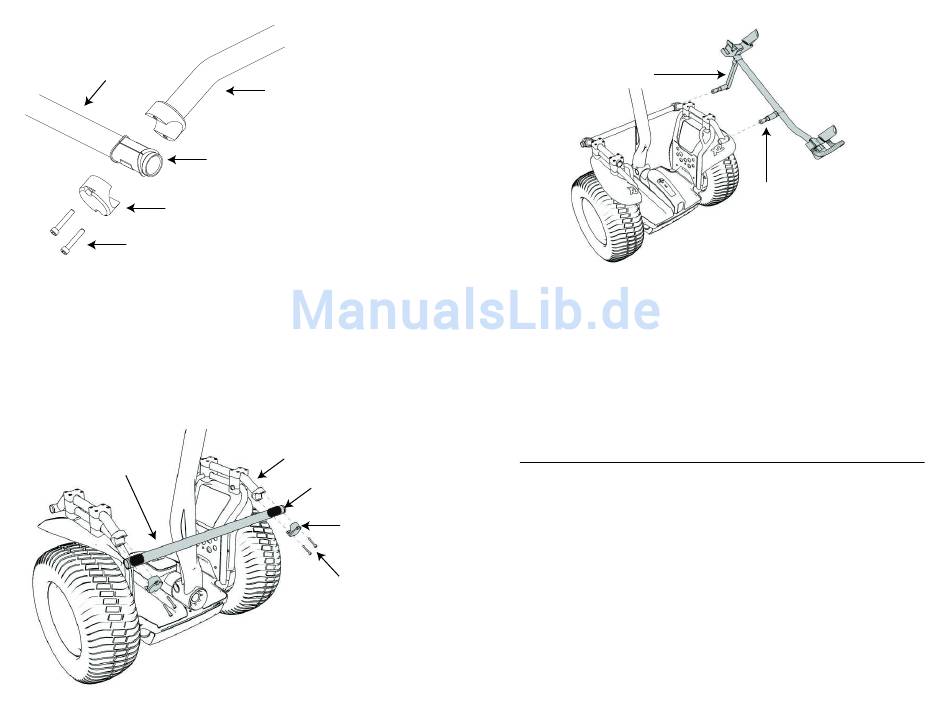

図 2a. フロントサポートバーの取り付け
4. サイドサポートバーを前後に動かして、フロントバーの位置を調整しま
す。 クランプアセンブリのファスナーをさらに緩める必要があるかもしれま
せん。 フロントサポートバーが Lean Steer フレームに接しておらず、x2 の
前面に平行になっていることを確認します。 フロントサポートバーが正し
い位置になったら、5mm 六角レンチを使って、クランプアセンブリ中の全
部の 80mm ファスナーを、8 N-m (5.9 フィート・ポンド ) に締め付けます。
フロントサポートバー
図2b. フロントサポートバーの取り付け
サイ ドサポートバー
フロントサポートバーブッシング
サイ ドサポートバー
フロントサポートバー
ブッシング
フロントサポート
バーエンドキャップ
ファスナー、 35mm 長
取り付け トルク: 8 N-m
(5.9 フ ィート ・ ポンド)
46
可動延長アーム
図 3. ゴルフバッグホルダの取り付け
5. フロントサポートバーの端にある開口部に可動延長アームを挿入して、
ゴルフバッグホルダを取り付けます。 サイドサポートバー（長）の端にあ
る開口部に固定延長アームを挿入します。 図 3 を参照してください。 ゴル
フバッグホルダを水平に保って、両方のアームを開口部に完全に押し込み
ます。
6. 5mm 六角レンチを使って、可動延長アームと固定延長アームの接続部を
締め付けます。
ゴルフバッグをキャリヤに取り付ける
1. セグウ ェイ PT を傾けて、 ゴルフバッグホルダの底部の上に乗るようにします。
2. ゴルフバッグを 2 つのクレードル内に置きます。
3. 両方のクレードルからのストラップをゴルフバッグの周りに締め付けます。
固定延長アーム
47
