Segway x2 Golf Installationsanleitung Seite 23

x2 ゴルフバッグキャ リヤ & ラック
18945-00001 キャリヤ • 20876-00001 ラック
必要なツール
5mm 六角レンチ
(1) ゴルフバッグホルダ
(1) フロントサポートバー
(2) フロントサポートバーブッシング
(2) フロントサポートバーエンドキャップ
(1) サイドサポートバー（短）
(1) サイドサポートバー（長）
(4) クランプアセンブリ
(4) クランプアセンブリブッシング - チューブ形
(4) クランプアセンブリブッシング - T 形
(16) クランプファスナー、80mm 長
(4) フロントサポートバーエンドキャップファ

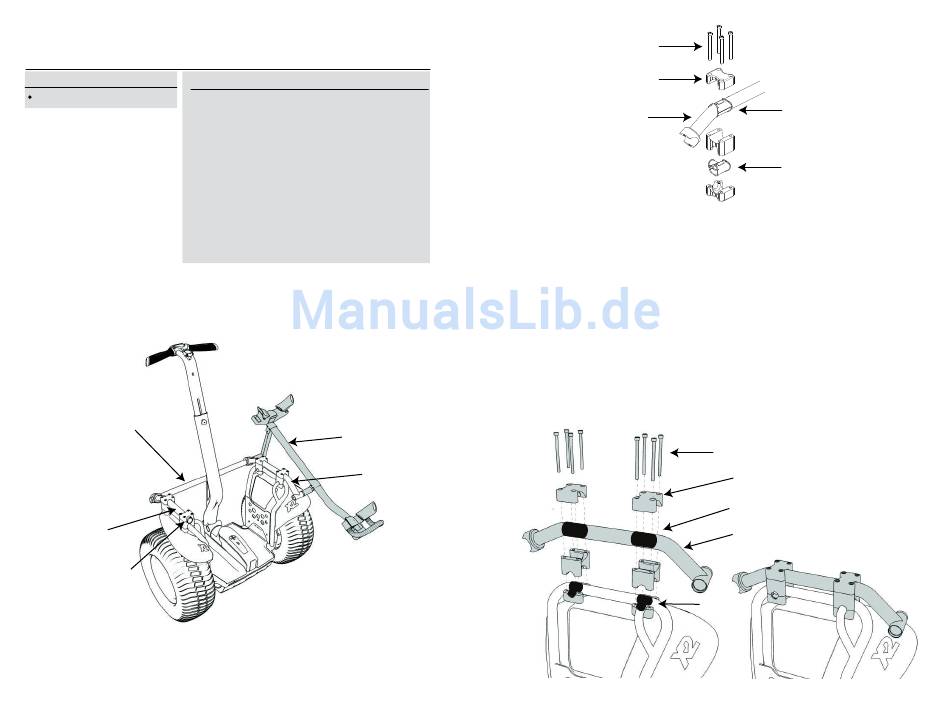

セグウェイ x2 Turf 全モデルの取り付け手順
1. セグウェイ PT の電源プラグが抜かれ、パワーオフになっていることを確認します。
フロントサポートバー
サイ ドサポート
バー ( 短 )
クランプアセンブリ
x2 ゴルフコンポーネント
2. クランプアセンブリを、x2 フェンダーフレームとサイドサポートバーの上
に揃えます。図 1b を参照してください。(2) 個のチューブ形ブッシングを、
サイドサポートバーに取り付け、クランプアセンブリに揃えます。(2) 個の T
キッ トの内容
スナー、 35mm 長
ゴルフバッ グホルダ
サイ ドサポー
トバー（長）
44
ファスナー、 80mm 長
取り付け トルク : 8 N-m (5.9 フ ィート ・ポンド )
クランプアセンブリ
サイ ドサポートバー
図 1a. サイドサポートバーの取り付け
形ブッシングを、x2 フェンダーフレームに取り付け、クランプアセンブリに
揃えます。図 1a と 1b を参照してください。(4) 本の 80mm 長ファスナーを、
各クランプアセンブリに緩くはめます。締め付けないでください。両方のサ
イドサポートバーを取り付けます。
3. フロントサポートバーエンドキャップを使って、フロントサポートバーに
サイドサポートバーを取り付けます。図 2b を参照してください。(2) 個の
フロントサポートブッシングをフロントサポートバーに取り付けて、エンド
キャップに揃えます。 図 2a を参照してください。(2) 本の 35mm ファスナー
を、各エンドキャップに緩くはめます。 図 2a と 2b を参照してください。
フロントサポートバーが、エンドキャップの両端で同等に重なっていること
を確認してください。 5mm 六角レンチを使って、35mm ファスナーを 8 N-m
(5.9 フィート・ポンド ) に締めて、フロントサポートバーを所定の場所に固
定します。
図 1b. サイドサポートバーの取り付け
ブッシング、 チューブ形
ブッシング、T 形
ファスナー、 80mm 長
取り付け トルク : 8 N-m (5.9 フ ィート・ポンド )
クランプアセンブリ
ブッシング、チューブ形
サイ ドサポートバー（長）
ブッシング
T 形
45
