4
Spuler
.05.11
Regel
1. Nach dem Abschalten des Spulers soll das Messer in Position 11:00 Uhr stehen und
der Mikroschalter 4 soll gedrückt sein.
2. Die Drehzahl des Spulers ist so einzustellen, dass der Spuler bei gefüllter Spule ab-
schaltet und nicht überspringt.

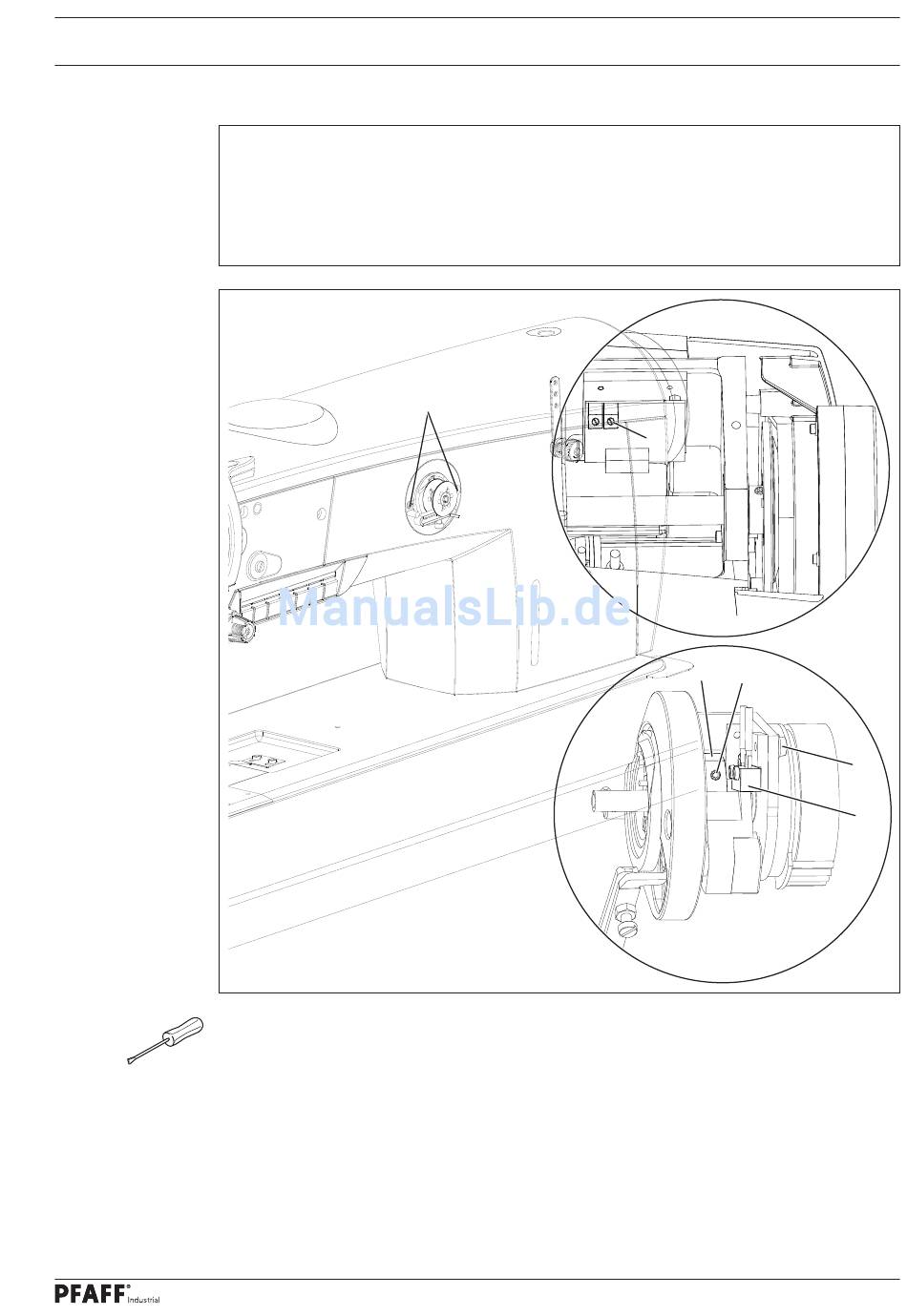

Fig. 4 - 11
● Maschine ausschalten.
● Schrauben 1 herausdrehen und Spuler herausnehmen.
● Positionierring 2 (Schrauben 3) entsprechend der Regel 1 drehen.
● Mikroschalter 4 (Schraube 5) entsprechend der Regel 1 drehen.
● Drehzahl des Spulers an Poti 6 entsprechend der Regel 2 einstellen.
1
Justierung
6
2
3
5
4
83
