Justierung
12
Spuler
.05.07
12 - 9
Regel
1. Bei eingeschaltetem Spuler soll das Antriebsrad 1 sicher mitgenommen werden.
2. Bei ausgeschaltetem Spuler darf das Reibrad 5 nicht am Antriebsrad 1 anlaufen.
3. Der Spuler soll selbsttätig abschalten, wenn die Füllmenge der Spule noch etwa 1 mm
vom Spulenrand entfernt ist.

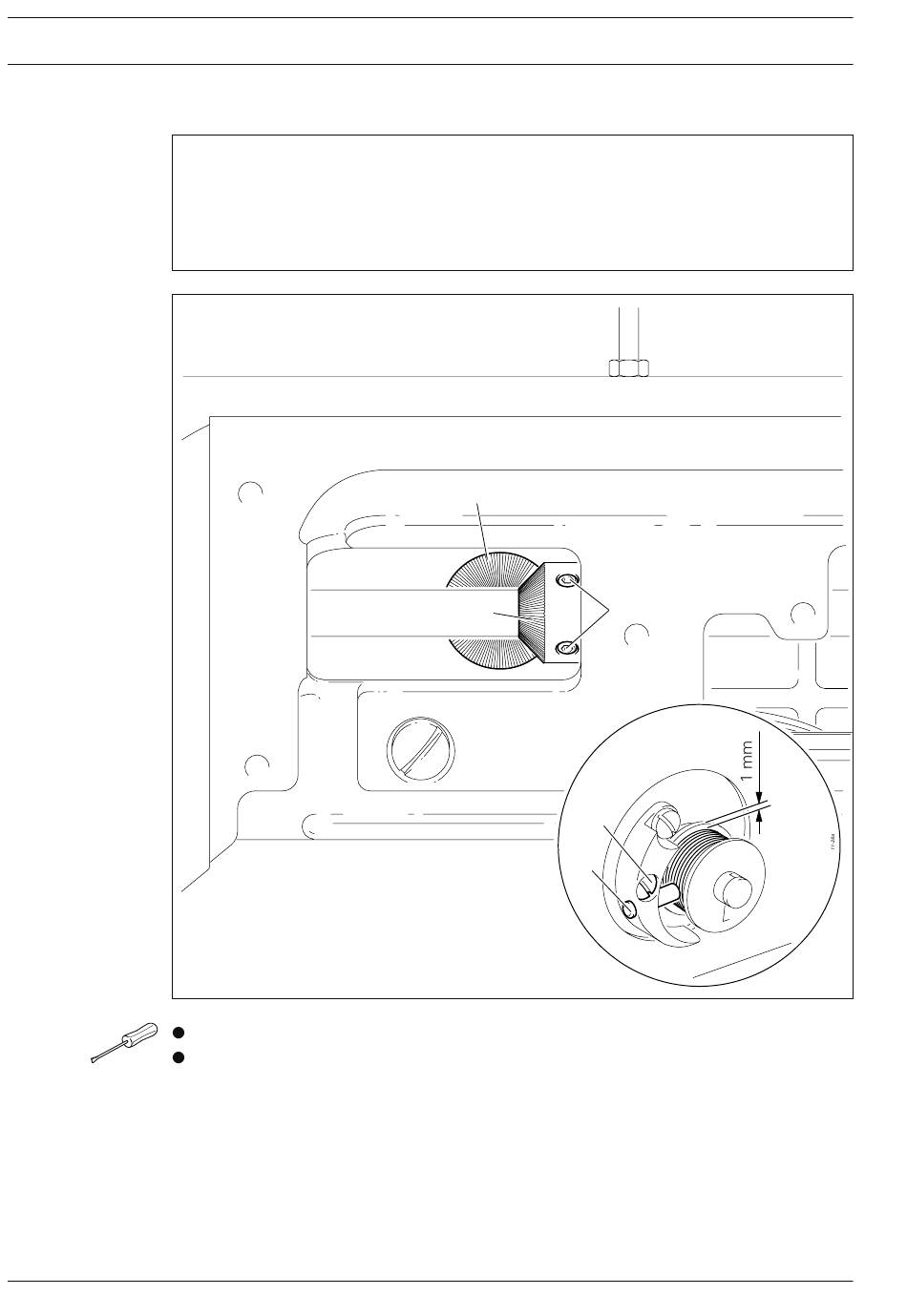

Fig. 12 - 08
Antriebsrad 1 ( Schrauben 2 ) entsprechend den Regeln 1 und 2 verschieben.
Bolzen 3 ( Schraube 4 ) entsprechend der Regel 3 verschieben.
5
2
1
4
3
