4
Zahnriemen Aufl egen
.05.17
Regel
Wenn die Nadel von oben kommend mit der Spitze auf höhe der Stichplatte steht soll der
Wert "8 ± 2" angezeigt werden.
● Am Handrad in Drehrichtung drehen, bis die Nadelspitze von oben kommend auf Höhe
der Stichplatten-Oberkante steht, danach entsprechend der Regel einstellen..

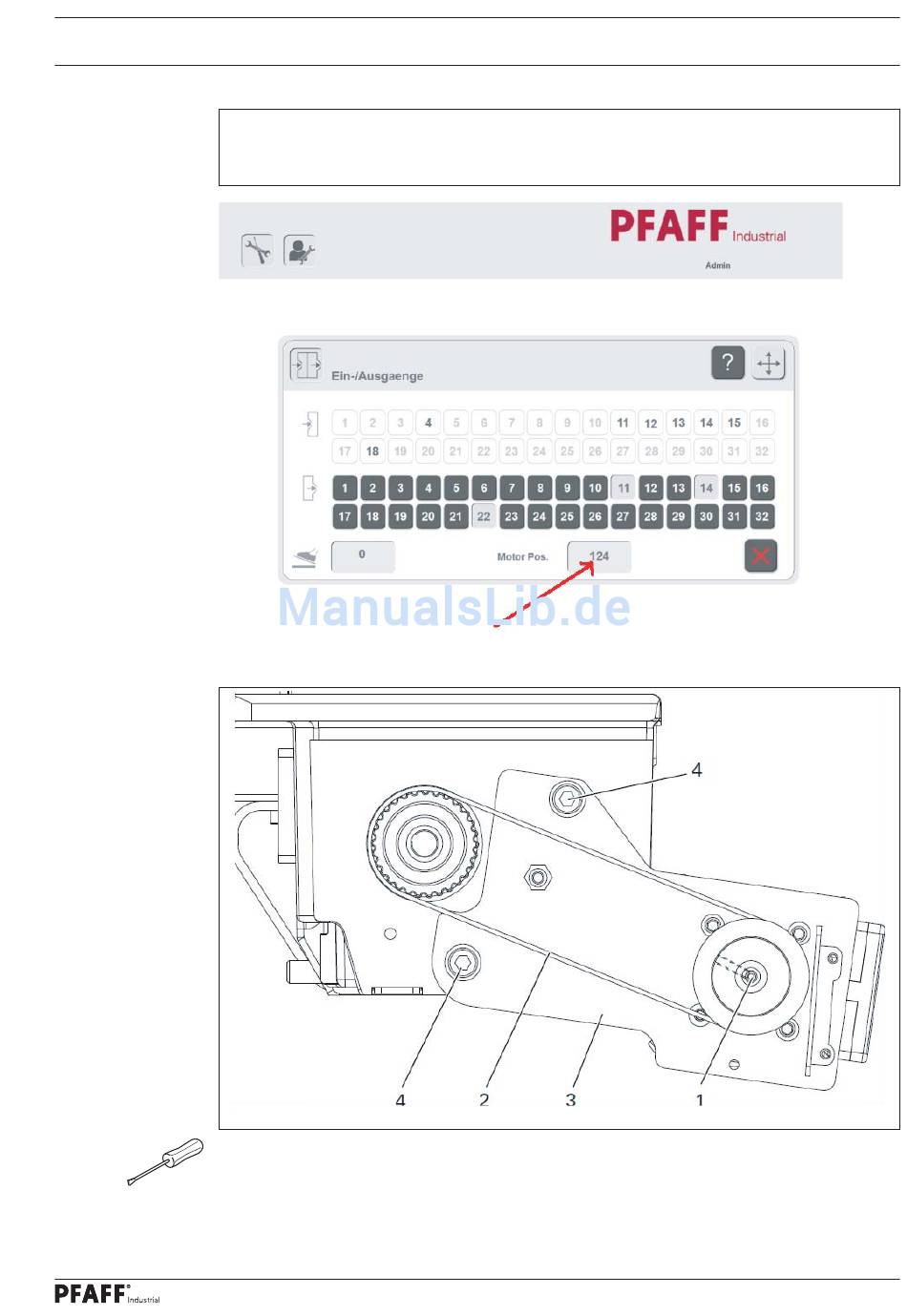

Fig. 4 - 17
● Motorwelle 1 von Hand drehen, bis im Display (siehe Pfeil) der Wert "8 ± 2" steht.
● Unter Beachtung, dass sowohl die Motorwelle 1 als auch das Handrad nicht verdreht
werden, den Zahnriemen 2 aufl egen.
● Lagerplatte 3 des Motors so schwenken, dass der Zahnriemen 2 gespannt ist.
● In dieser Stellung Schrauben 4 festziehen.
Justierung
89
