4
Durchgang zwischen Rollfuß und Schiebrad
.05.09
Regel
1. Bei aufgesetztem Rollfuß soll zwischen dem Hebestück 1 und dem Gehäuse ein Ab-
stand von ca. 3 mm bestehen.
2. Bei angehobenem Rollfuß soll der Durchgang zwischen Rollfuß und Schiebrad 8 mm
betragen.
3

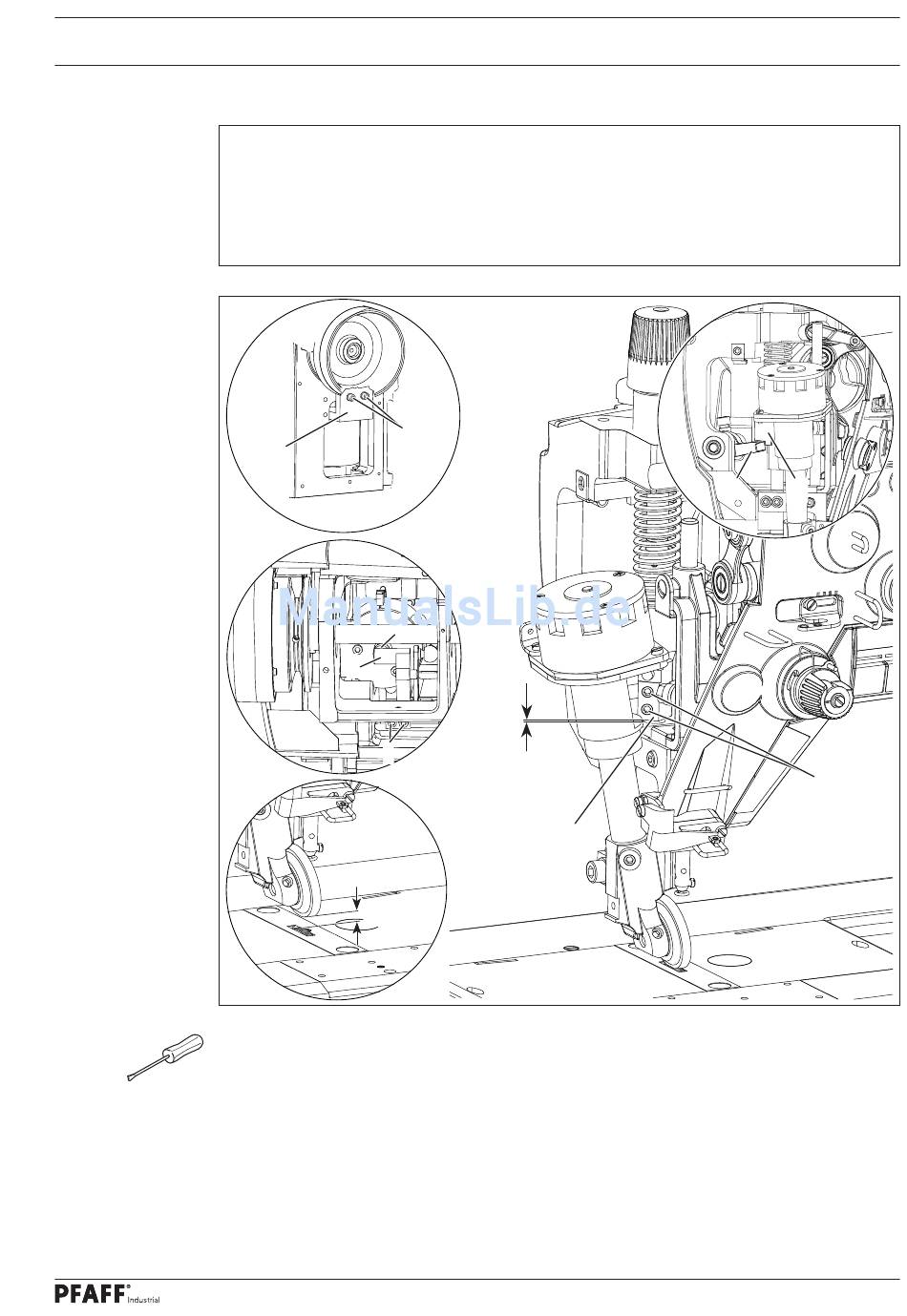

Fig. 4 - 09
● Rollfuß auf die Stichplatte aufsetzen.
● Rollfußdruck reduzieren.
● Hebestück 1 (Schrauben 2) entsprechend der Regel 1 verschieben.
● Magnetträger 3 (Schrauben 4 ) bis zum Anschlag nach unten schieben.
● Rollfuß anheben und eine 8 mm Lehre unter den Rollfuß legen.
● Bei ausgefahrenem Magnetstößel 5, Hebel 6 am Hebestück 1a zur Anlage bringen und
Hebel 7 (Schrauben 8) am Magnetstößel 5 anlegen.
● Kontrolle gemäß Regeln durchführen.
4
5
7
3 mm
8
8 mm
6
1
Justierung
1a
2
81
