5 Wartung
6
VORSICHT
Niemals die Finger in die Ventilausgänge
stecken, wenn der Stellantrieb mit Druckluft
beaufschlagt wird.
Stets vor dem Zerlegen Ventil mit Druckluft
ausblasen.
Bei Ventilgehäuse mit Clampverbindung:
Zunächst den O-Ring (52) einlegen und
obere (51) und untere (53)
Ventilgehäusehälfte montieren.
Clampverbindung (64) anbringen und
anziehen.

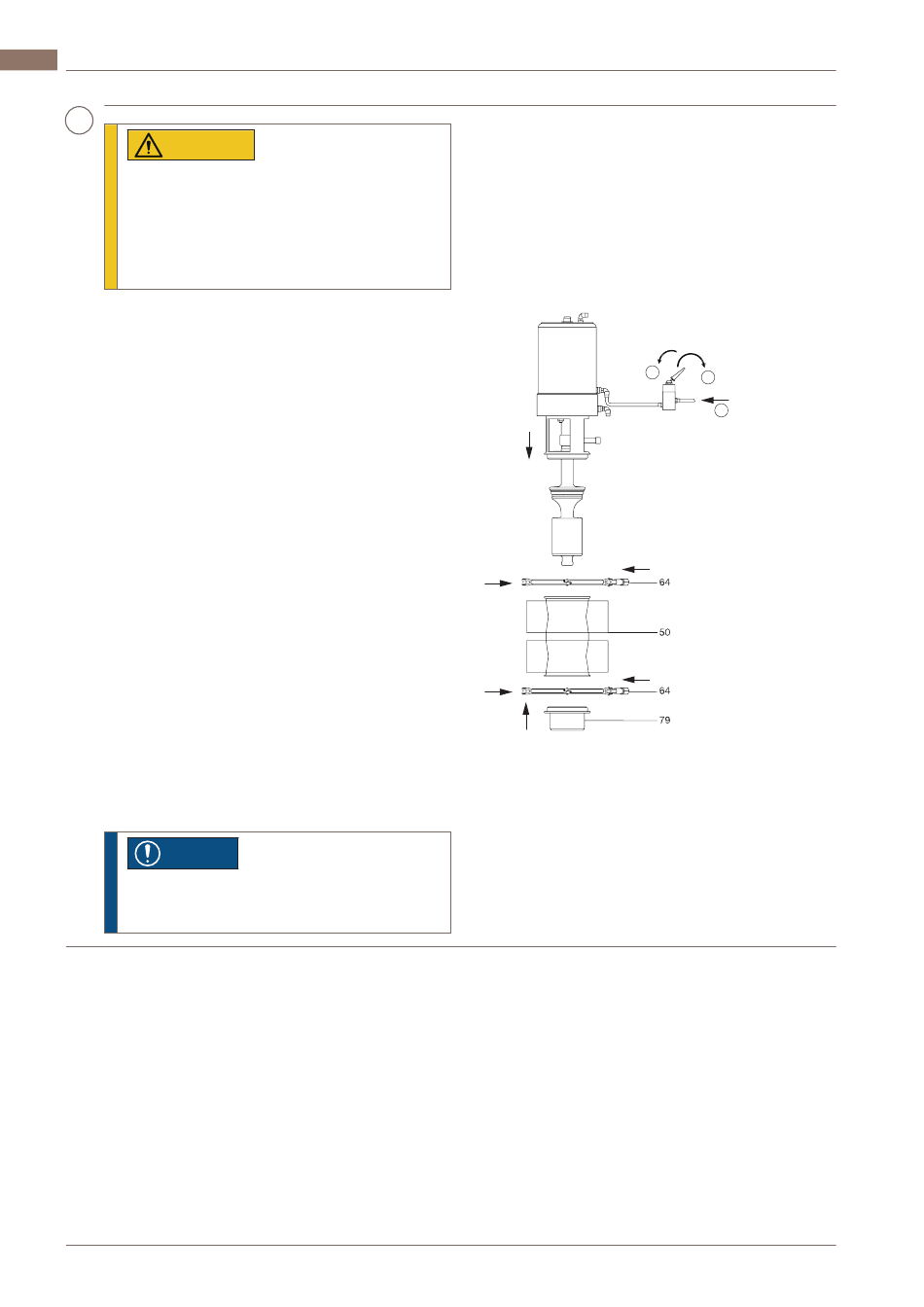

Ventil gemäß den Abbildungen (1–6)
zusammenbauen.
1. Unteres Dichtungselement (79) einsetzen.
2. Untere Clampverbindung (64) anbringen
und anziehen
3. Mit Druckluft beaufschlagen und
Stellantrieb zusammen mit den
Ventilinnenteilen im Ventilgehäuse (50)
montieren.
4. Obere Clampverbindung (64) anbringen
und anziehen. Es wird empfohlen,
Clampverbindung und Clampmutter zu
schmieren. (Maximales Anzugsmoment
für Clampmutter: 10Nm/7,4 lbf-ft)
5. Druckluft ablassen
HINWEIS
Vor dem Zerlegen Ventil mit Druckluft
ausblasen.
50
4
5
2
1
TD 449-335_1
A = ein
B = aus
C = Luft
3
6
A
B
C
200008009-2-DE
