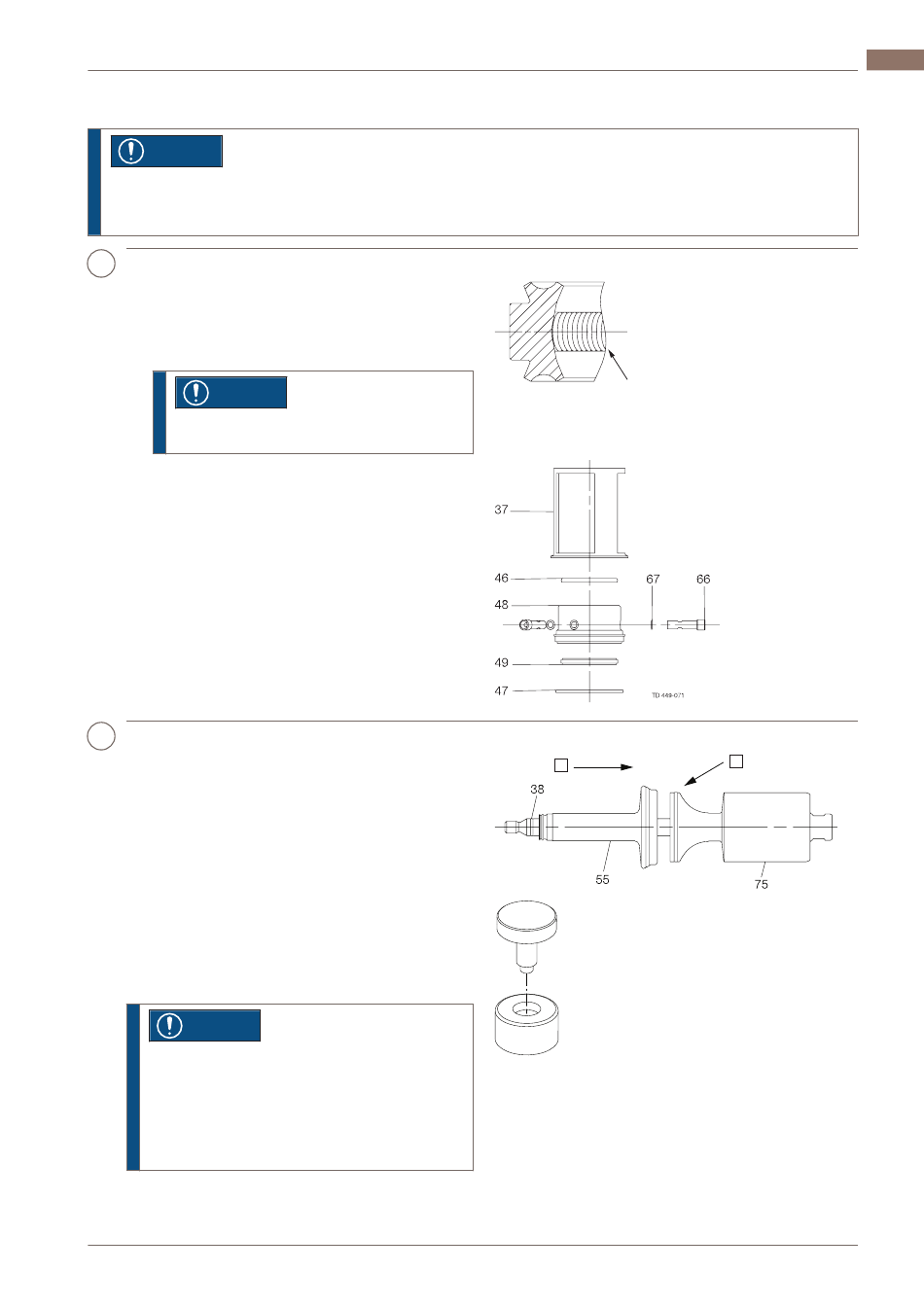

5.5 Ventilmontage

HINWEIS
Abfall ist ordnungsgemäß zu entsorgen.
Stets Original-Ersatzteile von Alfa Laval verwenden. Dichtungen falls erforderlich austauschen.
1
1. O-Ring (47) (nicht verdrehen),
Lippendichtung (49) und O-Ring (46) in
das Dichtungselement (48) einsetzen (mit
Alfa Laval Schmiermittel schmieren).
HINWEIS
Den O-Ring sanft in die Nut drücken.
2. Oberes Dichtungselement in das
Zwischenelement (37) einsetzen.
3. O-Ringe (67) einlegen und Spülröhrchen
(66) montieren. Düsen (68 und 69) an der
Aussparung ausrichten.
2
1. Lippendichtung (57) in oberen Ventilkegel
(oder Sprühdüse bei Ventilen mit
SpiralClean) sowie O-Ring (38) in den
unteren Ventilkegel einsetzen
2. Unteren Ventilkegel (75) durch die
Lippendichtung hindurch kräftig in den
oberen Ventilkegel (55) drücken.
Beim Durchführen des unteren
Ventilkegels (75) samt O-Ring (38)
durch die Lippendichtung dürfen deren
Lippen nicht beschädigt werden!
HINWEIS
Für Ventilgrößen DN/AD 38 und/ DN40 & DN/
AD51 und DN50:
Die Lippendichtung (57) kann nur mit
Spezialwerkzeug montiert werden, wenden
Sie sich bitte an Alfa Laval.
200008009-2-DE
TD449-144_2
Mit Alfa Laval-Schmiermittel in
Lebensmittelqualität schmieren.
2
2300-0044
Montagewerkzeug für Lippendichtung #
8010017878
Wartung 5 DE
1
TD 449-076_1
47
