Abmessungen, Dimensions
9

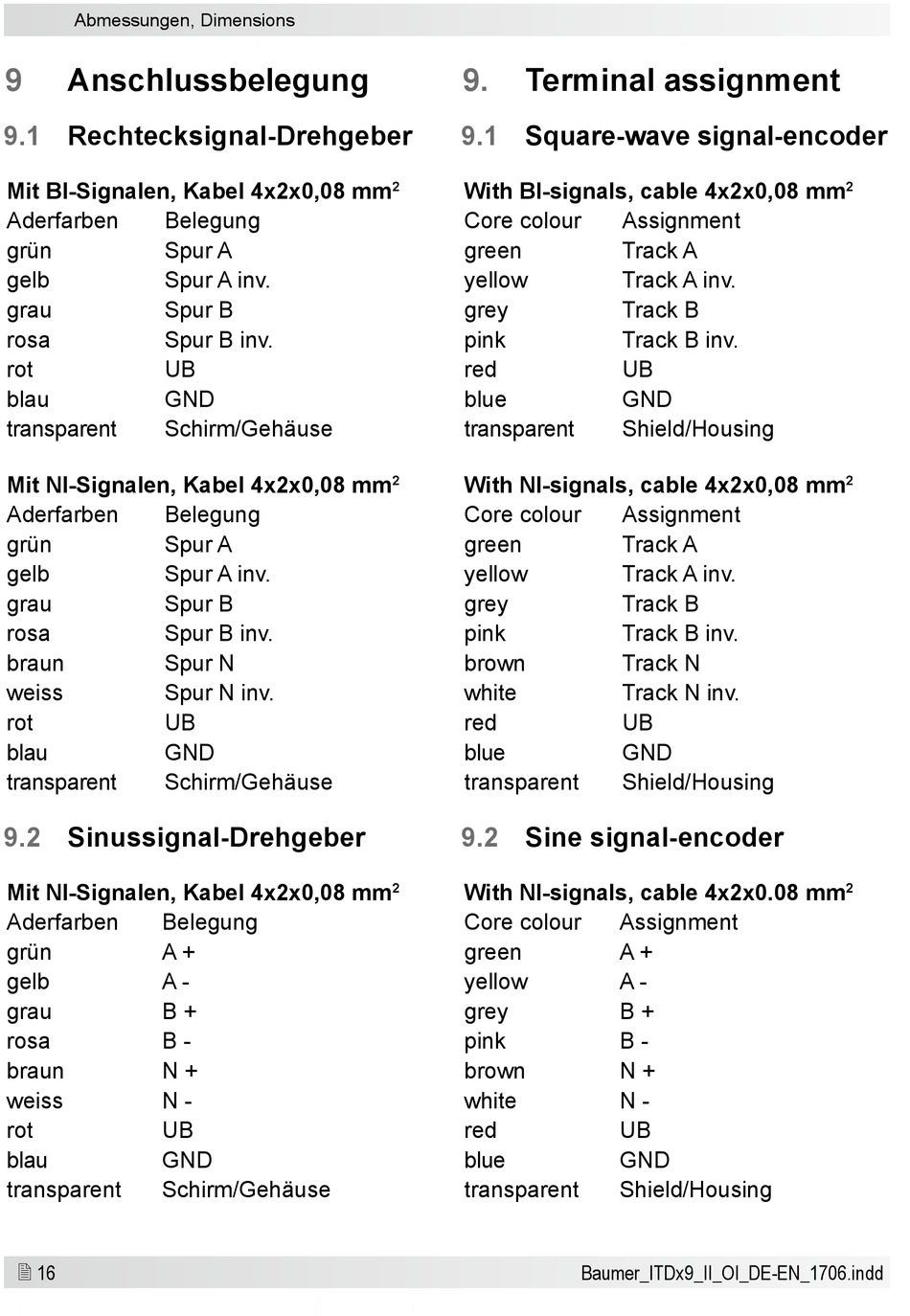

Anschlussbelegung

9.1

Rechtecksignal-Drehgeber

Mit BI-Signalen, Kabel 4x2x0,08 mm
Aderfarben Belegung
grün Spur A
gelb Spur A inv.
grau Spur B
rosa Spur B inv.
rot UB
blau GND
transparent Schirm/Gehäuse
Mit NI-Signalen, Kabel 4x2x0,08 mm
Aderfarben Belegung
grün Spur A
gelb Spur A inv.
grau Spur B
rosa Spur B inv.
braun Spur N
weiss Spur N inv.
rot UB
blau GND
transparent Schirm/Gehäuse
9.2

Sinussignal-Drehgeber

Mit NI-Signalen, Kabel 4x2x0,08 mm
Aderfarben Belegung
grün A +
gelb A -
grau B +
rosa B -
braun N +
weiss N -
rot UB
blau GND
transparent Schirm/Gehäuse
16

9.

Terminal assignment

9.1

Square-wave signal-encoder

With BI-signals, cable 4x2x0,08 mm
2
Core colour
green
yellow
grey
pink
red
blue
transparent
With NI-signals, cable 4x2x0,08 mm
2
Core colour
green
yellow
grey
pink
brown
white
red
blue
transparent
9.2

Sine signal-encoder

With NI-signals, cable 4x2x0.08 mm
2
Core colour
green
yellow
grey
pink
brown
white
red
blue
transparent
Assignment
Track A
Track A inv.
Track B
Track B inv.
UB
GND
Shield/Housing
Assignment
Track A
Track A inv.
Track B
Track B inv.
Track N
Track N inv.
UB
GND
Shield/Housing
Assignment
A +
A -
B +
B -
N +
N -
UB
GND
Shield/Housing
