Montage und Ausrichtung des Sensors, Assembly and adjustment of the sensor

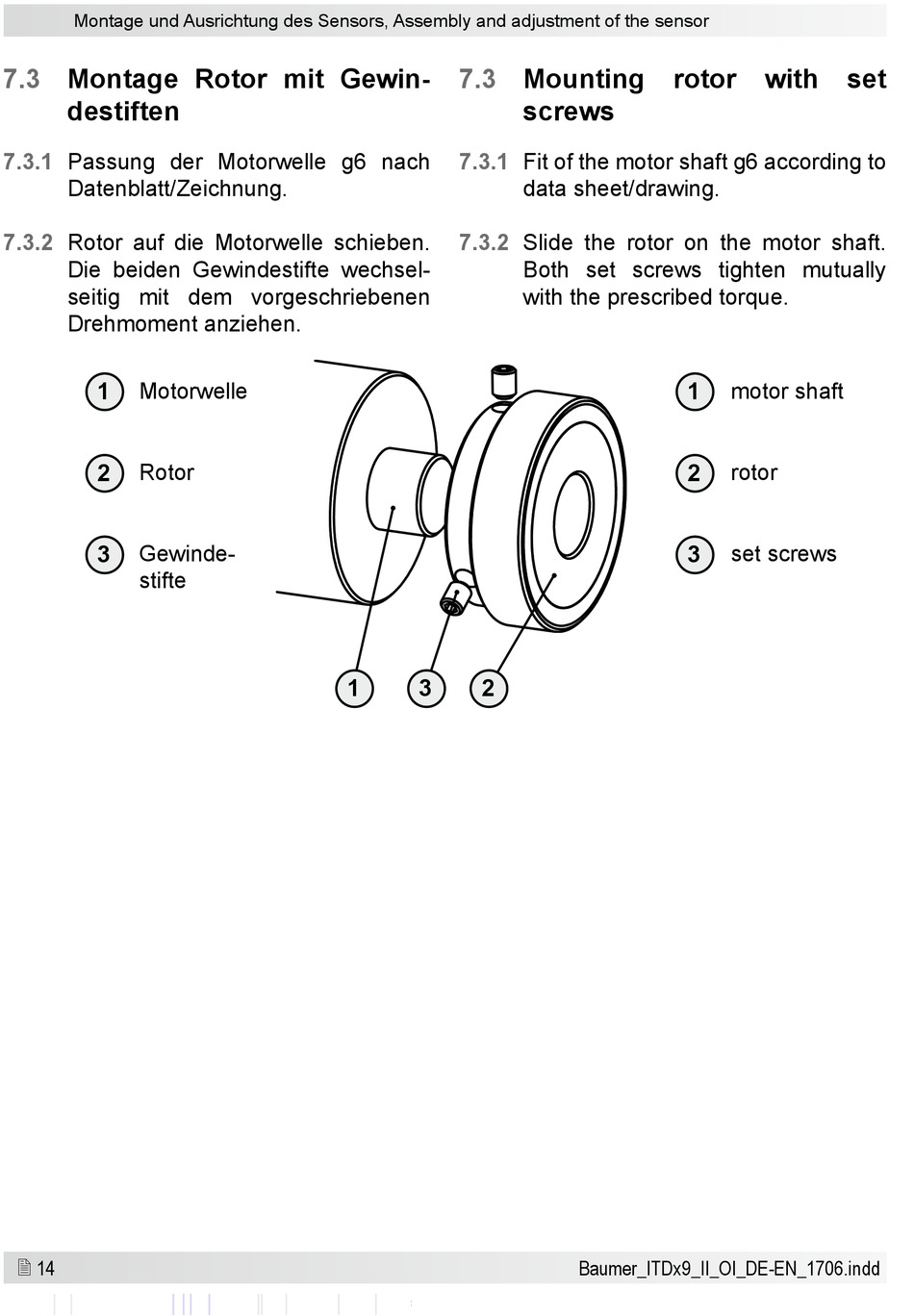

7.3 Montage Rotor mit Gewin-
destiften
7.3.1 Passung der Motorwelle g6 nach
Datenblatt/Zeichnung.
7.3.2 Rotor auf die Motorwelle schieben.
Die beiden Gewindestifte wechsel-
seitig mit dem vorgeschriebenen
Drehmoment anziehen.
1 Motorwelle
2 Rotor
3 Gewinde-
stifte
14

7.3
7.3.1
7.3.2
1 3 2
Mounting rotor with set
screws
Fit of the motor shaft g6 according to
data sheet/drawing.
Slide the rotor on the motor shaft.
Both set screws tighten mutually
with the prescribed torque.
1
2
3
Baumer_ITDx9_II_OI_DE-EN_1706.indd
motor shaft
rotor
set screws
