Zusammenbau Des Lüfters - Homcom Fd-40Mr Bedienungsanleitung

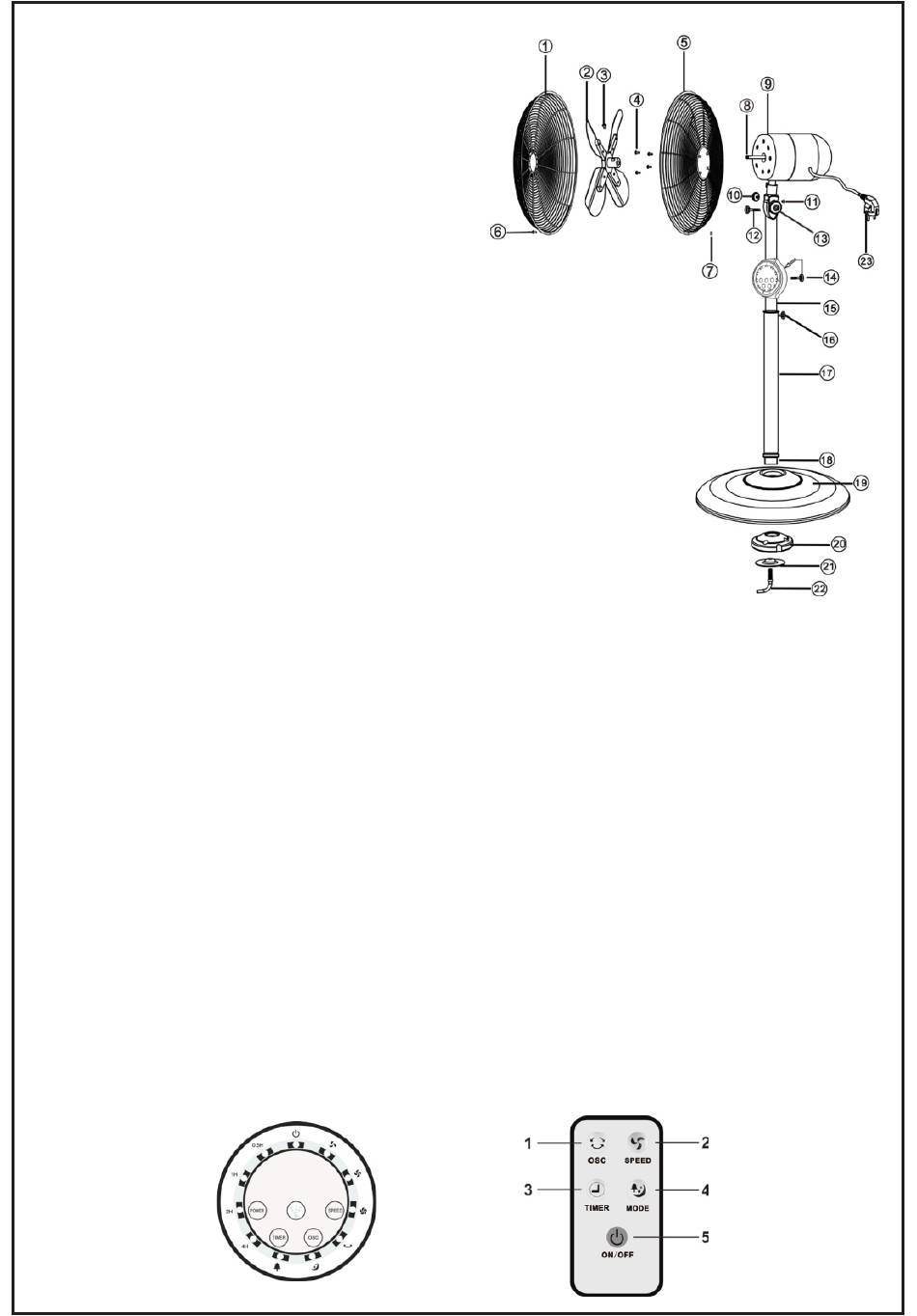

STÜCKLISTE
1. Frontgrill
2. Klingen
3. Klingen Schraube
4. Gitter feste Schraube
5. Heckgrill
6. Grill-Feststellschraube
7. Grill-Kontermutter
8. Motorwelle
9. Motorabdeckung
10. Halter Kontermutter
11. Halter Schraube
12. Halter-Mutter
13. Halter Kontermutter
14. Bedienfeld & Mutter
15. Unterstützung 1
16. Stütze feste Mutter
17. Unterstützung 2
18. Unterstützt festen Verbinder
19. Basis
20. Bob-Gewicht
21. Dichtung
22. Basis-Kontermutter
23. Netzstecker
ZUSAMMENBAU DES LÜFTERS
1. Die Hauptstütze 2 (17) in den Sockel (19) einsetzen und mit der Basis-
Kontermutter (22) festziehen.
2. Den Motor auf die Stütze 1 (15) setzen und mit (10), (11), (12), (13)
festziehen.
3. Setzen Sie das Bedienfeld (14) auf die Halterung 1 (15) und ziehen Sie es mit
einer Mutter fest.
4. Setzen Sie das echte Gitter (5) auf die Motorabdeckung (9) ein und ziehen
Sie es mit der festen Schraube (4) fest.
5. Setzen Sie das Messer (2) auf die Motorwelle (8) und ziehen Sie es mit der
Messerschraube (4) fest.
6. Den Frontgrill (1) passend zum Heckgrill (5) einsetzen und mit der
Grillsicherungsschraube (6) und der Grillmutter (7) festziehen.
