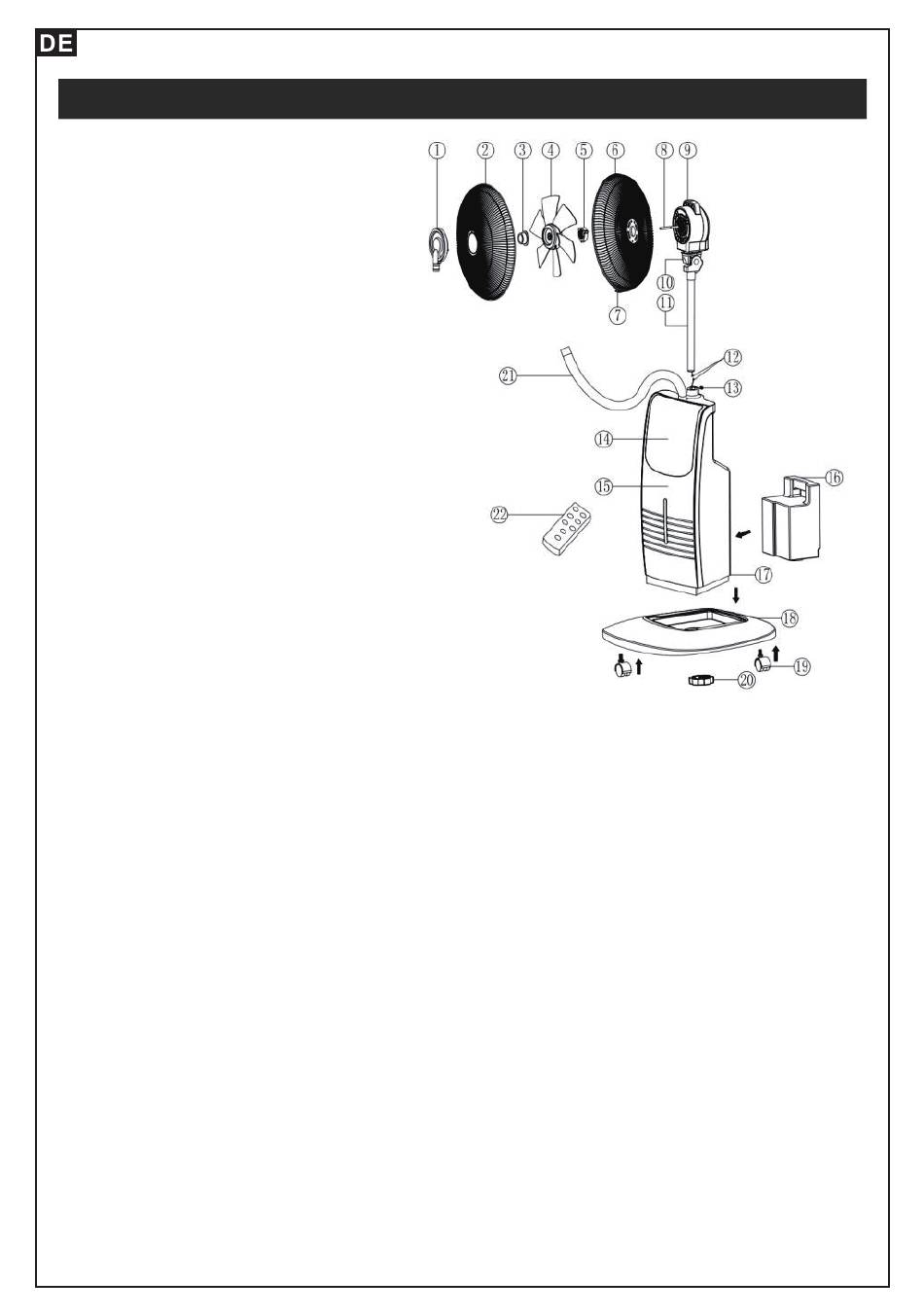

Technische Informationen
1. Nebelbrett
2. Frontgrill
3.Messer-Sicherungsmutter
4. Klingen
5. Grill-Sicherungsmutter
6. Rückseite Grill
7. Grillring
8. Motorwelle
9. Motorabdeckung
10.Motorhalterung & Anschlusshalterung
11.Hauptinhaber
12.Stromanschlussleitung
13.Fester Schraubenhalter
14.Bedienfeld
15.Panel Dekorieren
16.Wassertank
17. Hauptteil
18.Basis
19.Räder
20.Basis-Sicherungsmutter
21.Nebelrohr
22.Fernsteuerung
Zusammenbau des Geräts:
– Montieren Sie die fünf Räder (19) auf dem Sockel (18).
– Setzen Sie das Gehäuse (17) in den Sockel (18) ein, und schrauben Sie den Sockel mit
der Mutter(20) fest an.
– SchlieBen Sie die Stromanschlussleitung (12)an, stecken Sie sie in den Hauptkörper (17)
und schrauben Sie sie mit der festen Schraube (13) fest.
– Bringen Sie das hintere Gitter (6) an und ziehen Sie die Mutter (5)an der Motorabdeckung
(9) fest.
– Installieren Sie die Flügel (4) auf der Motorwelle (8), und zwar gegen den Uhrzeigersinn
durch die Flügelkontemmutter (3).
Einbau
– Achten Sie darauf, das gesamte Verpackungsmaterial aus dem Inneren des Geräts zu
entfemen.
– Vergewissern Sie sich, dass das Gebläse vom Versorgungsnetz abgeschaltet ist, bevor
Sie mit der Installation oder Montage beginnen
– Das Gerät sollte mit montiertem Sockel verwendet werden.
– Installieren Sie das Nebelbrett (1) auf dem Frontgitter (2) und schrauben Sie es mit
Nebelbrett-Sicherungsschrauben (3) fest.
– Setzen Sie das Frontgitter (2) und das Rückengitter (7) zusammen, und Schraube zur
Befestigung durch den Grillring, und ziehen Sie die Mutter (11) des Grills fest.
