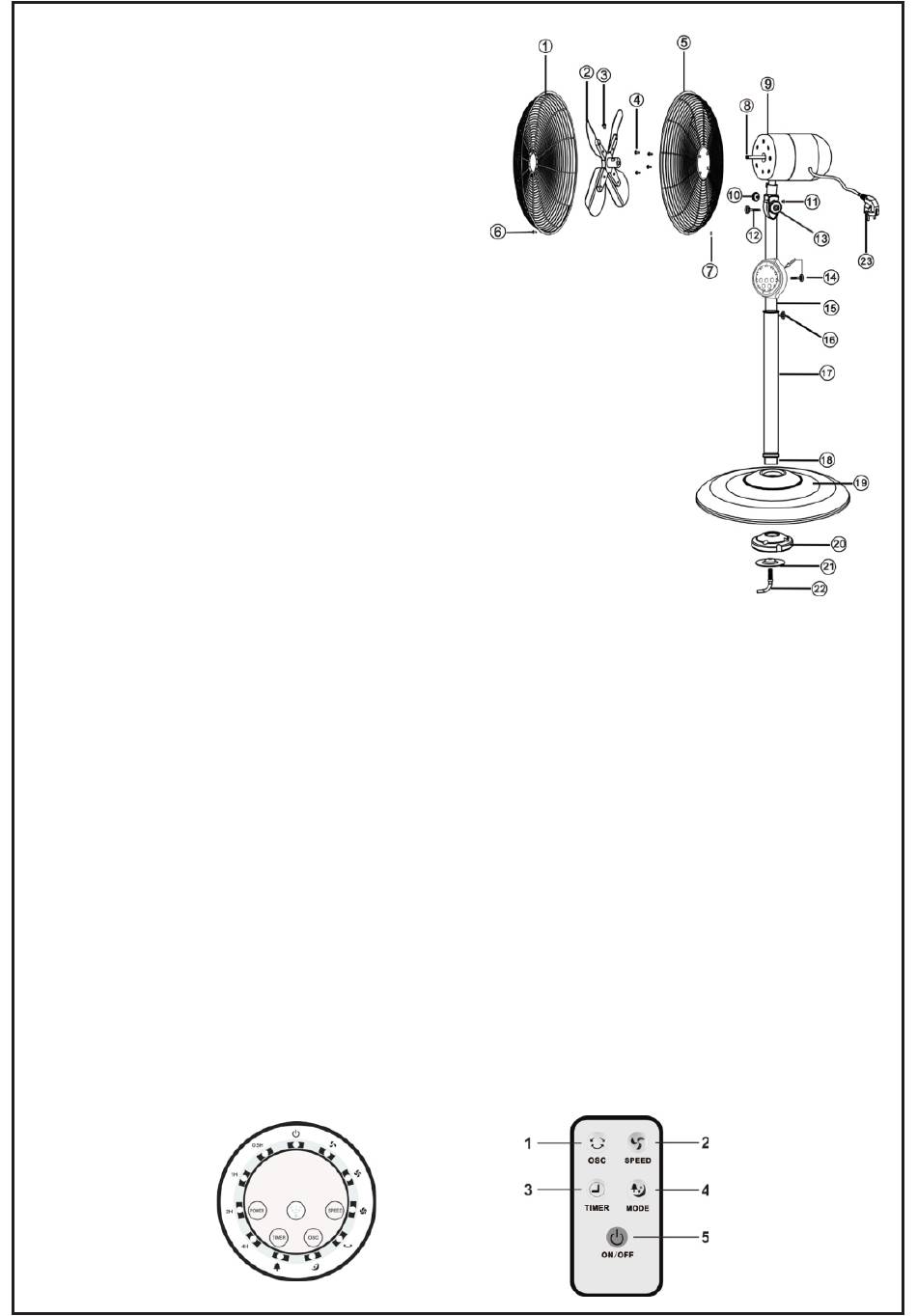

LISTA DE PIEZAS

1. Parrilla delantera
2. Cuchillas
3. Tornillo de cuchillas
4. Tornillo fijo de la parrilla
5. Parrilla trasera
6. Tornillo de bloqueo de la parrilla
7. Tuerca de seguridad de la parrilla
8. Eje del motor
9. Cubierta del motor
10. Tuerca de seguridad del soporte
11. Tornillo de soporte
12. Tuerca de soporte
13. Tuerca de seguridad del soporte
14. Panel de control y tuerca
15. Soporte 1
16. Tuerca fija de soporte
17. Soporte 2
18. Soporte de conector fijo
19. Base
20. Bob-Peso
21. Junta
22. Tuerca de seguridad de la base
23. Enchufe de alimentación
MONTAJE DEL VENTILADOR
1. Inserte el soporte principal 2 (17) en la base (19) y apriételo con la tuerca de
seguridad de la base (22).
2. Inserte el motor en el soporte 1 (15) y apriete (10), (11), (12), (13).
3. Inserte el panel de control (14) en el soporte 1 (15) y apriételo con una
tuerca.
4. Inserte la parrilla real (5), en la cubierta del motor (9) y apriétela con el
tornillo fijo de la parrilla (4).
5. Coloque la cuchilla (2) en el eje del motor (8) y apriétela con el tornillo de la
cuchilla (4).
6. Inserte la rejilla delantera (1) para que coincida con la parrilla trasera (5) y
apriétela con el tornillo de seguridad de la parrilla (6) y la tuerca de seguridad
de la parrilla (7).
