Technische Informationen

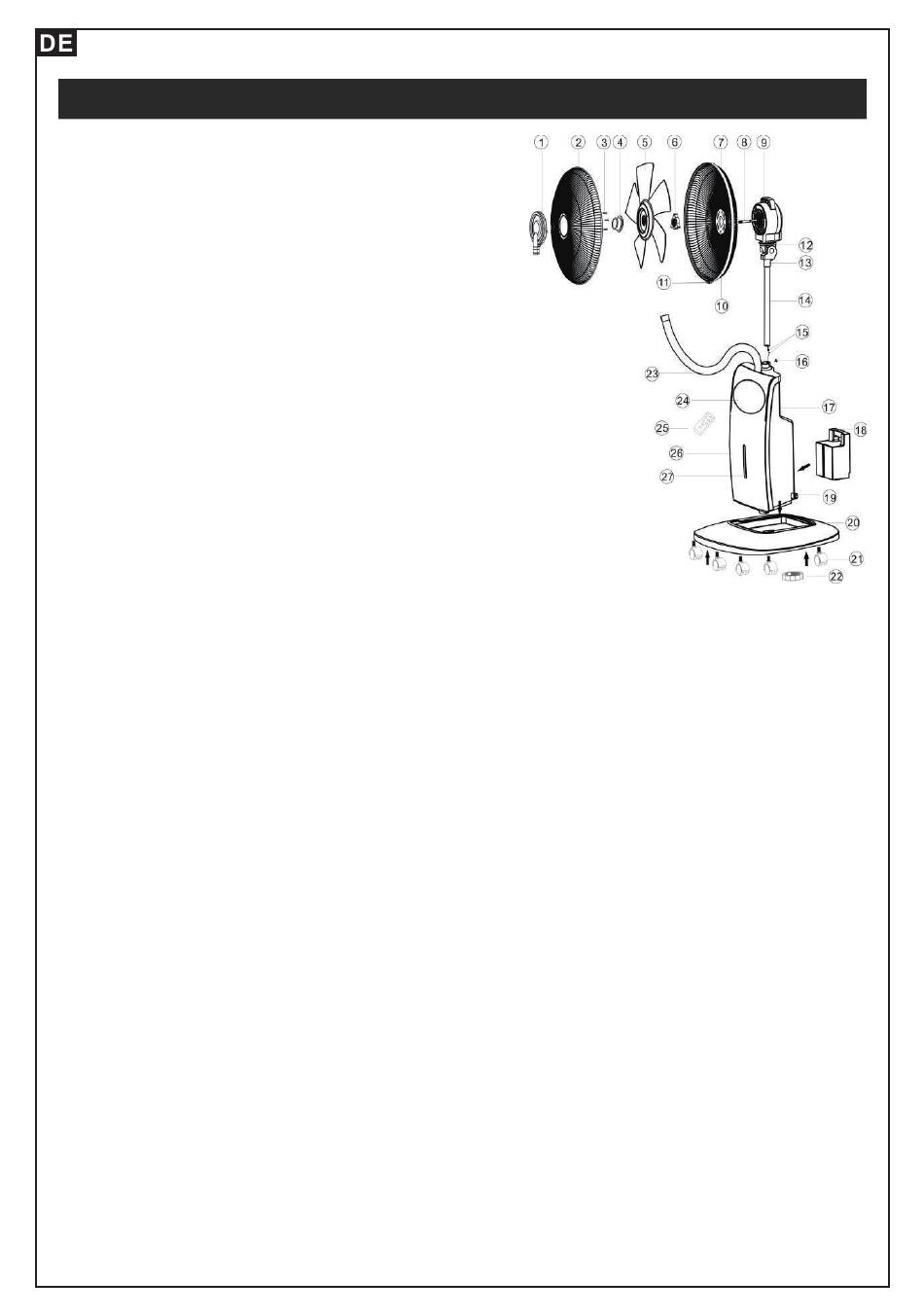

1. Beschlagene Tafel
2. Frontgitter
3. Verriegelungsschrauben der Beschlagplatte
4. Klingen-Sicherungsmutter
5. Lamellen
6. Grill-Sicherungsmutter
7. Hinterer Grill
8. Motorwelle
9.Motorabdeckung
10.der Grillring
11. Grill-Sicherungsmutter
12. Motorhalterung
13.Anschlusshalterung
14.Haupthalterung
15.Netzanschlussleitung
16.Befestigungsschraube des Halters
17.Haupttei
Zusammenbau des Geräts:
– Montieren Sie die fünf Rollen auf dem Sockel (20)
– Setzen Sie den Korpus (17) in den Sockel (20) ein, und schrauben Sie den Sockel mit der
Sockelkontermutter (22) fest.
– Schließen Sie die Netzanschlussleitung (15) an, stecken Sie sie in das Hauptgehäuse
(17) und schrauben Sie sie mit der Feststellschraube (16) fest.
– Bringen Sie das hintere Gitter (7) an, und schrauben Sie es mit der Gitterkontemmutter
(6) auf die Motorabdeckung (12).
– Installieren Sie die Messer (5) auf der Motorwelle (8) und drehen Sie sie mit der
Messerkontermutter (4) gegen den Uhrzeigersinn.
Einbau
– Achten Sie darauf, das gesamte Verpackungsmaterial aus dem Inneren des Geräts
entfernen.
– Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie
mit der Installation oder Montage beginnen.
– Das Gerät sollte mit montiertem Sockel verwendet werden.
– Setzen Sie die Beschlagplatte (1) auf das Frontgitter (2) und schrauben Sie
sie mit den Befestigungsschrauben (3) fest.
– Setzen Sie den vorderen Grill (2) und den hinteren Grill (7) zusammen und.
– schrauben Sie sie mit dem Grillring fest und ziehen Sie sie mit der
Kontermutter (11) an.
ACHTUNG!
Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt ist, bevor Sie den
•
Wassertank auffüllen oder umfüllen.
Verwenden Sie nur Wasser im Wassertank. Fügen Sie keine Chemikalien, Öle oder
•
andere Zusatzstoffe hinzu.
Verwenden Sie nur kaltes oder lauwarmes Wasser im Wassertank. Das Wasser darf
•
nicht warmer als 40°C sein.
18.Wassertank
19.Wasserauslass
Kontermutter
20.Sockel
21. Räder
22.Sicherungsmutter der Basis
23. Nebelrohr
24. Bedienfeld
25.Fernsteuerung
26. Bedienfelddekorieren
27.Wasseranzeiger
